减压阀配套U型钻孔定位钣金构件

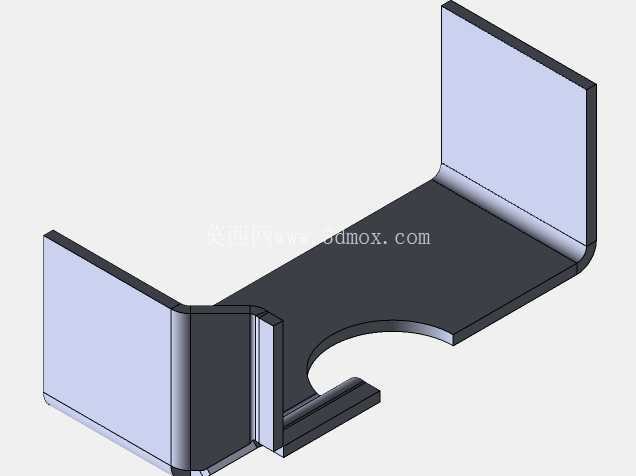

　　在流体管路调压系统的现场装配与检修环节，这类带钻孔结构的U型折弯钣金件，是减压阀安装定位工序里的常用配套构件，主要承担管路对接时的钻孔导向、部件限位以及安装基准定位的作用，避免现场钻孔时出现位置偏移、孔位同轴度不足导致的密封失效问题。从结构形态来看，构件采用等厚薄钢板经两次90度折弯成型，两侧立板与中间底板保持垂直公差控制在0.1mm以内，保证安装时与减压阀阀体安装面的贴合度，不会出现装配间隙导致的定位偏差。

　　底板上开设的半圆缺口是核心定位结构，缺口半径匹配减压阀外接管路的标准外径，安装时可以直接卡合在管路外壁，快速找准钻孔的中心位置，不需要反复测量划线，能将单台减压阀的现场安装钻孔作业时间缩短40%左右，尤其适合批量管路改造、车间调压系统组网这类对安装效率有要求的作业场景。两侧立板上预留的安装孔位，对应减压阀阀体侧面的标准安装螺孔位置，孔位间距严格匹配常用减压阀的安装孔距公差，装配时可以通过螺栓将构件临时固定在阀体上，钻孔作业过程中不会出现构件移位，保证钻出的安装孔与阀体螺孔的同轴度满足装配要求，避免强行拧入螺栓导致的螺纹滑牙、密封面错位问题。设计阶段优先考虑了现场作业的操作便利性，构件的折弯圆角采用标准钣金折弯内R角，不会出现锐边割手的问题，底板边缘做了1mm的倒角处理，卡合管路时不会刮伤管路外壁的防腐涂层。从安装边界来看，构件的整体宽度适配DN15到DN25通径的减压阀安装空间，立板高度控制在35mm以内，不会和减压阀上部的调压旋钮、压力表接口产生空间干涉，即使在管路排布密集的阀组安装区域，也能顺利完成定位安装，不需要额外调整周边管路的位置。

　　构件的底板厚度选用2mm的冷轧钢板，既有足够的刚性保证钻孔时不会因为钻头进给的作用力产生变形，又不会因为厚度过大增加不必要的材料成本，钻孔作业时钻头穿过构件的导向孔后直接在管路或者安装基座上成型孔位，导向孔的孔径比常用安装螺栓的外径大0.2mm，既可以给钻头留出足够的导向间隙，又不会因为间隙过大导致孔位偏移。在实际检修场景中，这类构件还可以作为重复使用的工装，不需要每次安装都重新制作定位样板，长期使用过程中如果出现导向孔磨损，只需要更换对应规格的构件即可，维护成本极低。

　　针对不同通径的减压阀安装需求，只需要调整底板半圆缺口的半径、立板的孔位间距，就可以快速衍生出适配不同型号的系列构件，整体结构的通用性极强，不需要大幅改动成型工艺，常规钣金加工车间通过激光切割、数控折弯两道工序就可以完成加工，生产效率高，成型后的构件经过表面喷塑处理后，可以适应潮湿、有轻微腐蚀的工业管路安装环境，不会轻易出现锈蚀影响定位精度的问题。在阀组集成安装的场景中，多个同规格的该类构件可以配合安装支架使用，实现多台减压阀的并排定位安装，保证整排阀组的安装孔位处于同一条直线上，提升管路排布的整齐度，也方便后期的管路维护与部件更换。
