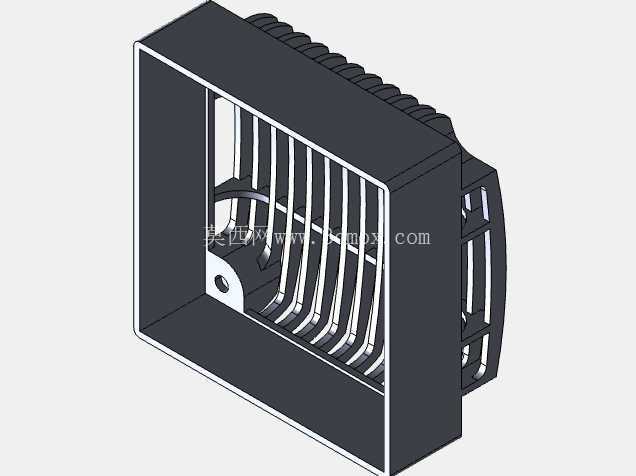

在各类需要强制风冷的机电设备舱体、小型工控机箱、嵌入式动力单元的结构设计中,通风防护构件是平衡散热效率与异物防护的核心部件,本次呈现的这款带弧形导流的方形格栅防护结构,正是针对小尺寸密闭舱室的通风需求完成的结构设计。从实际应用场景来看,这类构件常被安装在舱体侧壁的轴流风扇外侧,一方面要保证风扇吹出的气流能够顺畅导出,避免格栅结构造成过大的风阻损耗,另一方面要阻挡外界的大尺寸碎屑、浮尘、昆虫等异物进入舱体内部,同时还要兼顾安装后的外观整体性,避免格栅边缘出现锐边、结构错位等影响装配质感的问题。
从功能特性上看,这款结构采用了外框与格栅筋条一体化的设计思路,外框为直角方形结构,侧边预留了与舱壁贴合的安装基准面,左下角设置的带孔定位凸台,能够在装配时快速完成定位,配合螺丝即可完成固定,无需额外设计压条或者转接件,减少装配环节的零件数量。格栅部分的筋条采用了等间距排布的竖向直筋设计,筋条之间的通风间隙经过测算,既能够保证足够的通风通流面积,又能将间隙尺寸控制在常规异物无法穿过的范围内,避免大尺寸杂物进入舱内打坏扇叶或者积存在电路板上。靠近风扇出风侧的筋条末端做了弧形导流过渡,能够将风扇吹出的旋转气流顺着弧面导向外侧,减少直筋对气流的切割扰动,降低通风过程中的风噪,这一细节在小型静音设备的设计中尤为关键,很多同类格栅忽略了导流设计,导致气流在筋条处形成涡流,既增加了风阻损耗,又会产生额外的高频噪音。
从设计思路层面拆解,整个结构采用等壁厚设计,所有筋条与外框的连接处都做了圆角过渡,避免注塑或者钣金加工时出现应力集中的问题,也能减少3D打印或者机加工过程中的支撑用量,降低加工难度。外框后侧的定位止口尺寸与常规80mm规格的轴流风扇安装边界匹配,安装时止口可以直接嵌入舱壁的预留开孔内,不需要额外调整对齐位置,装配公差控制在0.2mm以内,既不会因为间隙过大出现晃动,也不会因为过盈量太大导致装配困难。结构背部的多道横向限位筋,能够在安装时顶住风扇的外框边缘,限制风扇的轴向窜动,不需要额外设计风扇固定支架,将防护与风扇定位的功能整合在同一个零件上,有效压缩了舱体内部的安装空间,对于内部空间紧张的小型设备来说,这种集成化的设计能够减少整体结构的体积冗余。
在安装边界的考量上,这款结构的整体外轮廓尺寸适配80x80mm的标准风扇安装位,整体厚度控制在25mm,不会突出舱壁过多,也不会因为厚度不足导致筋条刚性不够。筋条的厚度经过受力校核,在承受常规的外力按压时不会出现变形断裂,日常维护擦拭时也不用担心按压导致格栅损坏。外框的边缘做了小倒角处理,安装后与舱壁表面贴合紧密,不会出现明显的装配缝隙,避免灰尘从装配缝隙处进入舱内。不同于市面上常见的平面格栅设计,这款结构的格栅区域做了内凹设计,筋条表面低于外框的基准面,即使在运输或者使用过程中发生剐蹭,也不会直接伤到筋条结构,提升了零件的抗磕碰能力。在实际选型使用时,这类结构可以根据设备的通风量需求调整筋条的间距,也可以根据舱体的外观配色调整表面处理工艺,不管是用于工控设备的散热通风,还是用于小型电源模块、嵌入式驱动单元的风冷防护,都能在保证散热效率的前提下,提供可靠的异物防护能力,同时集成化的结构设计也能减少整体的零件数量,降低装配复杂度与后期维护成本。
