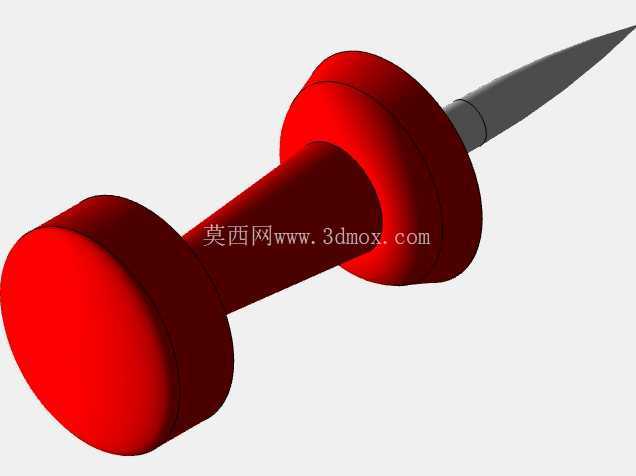

在工业流体控制的减压阀装配场景中,这类板别针属于小体积但功能关键的限位固定零件,很多刚入行的结构设计人员容易忽略这类小零件的细节设计,实际在减压阀的调压机构、阀瓣定位组件里,这类别针承担着限制零件轴向窜动、锁定调节垫片位置、避免阀内组件在流体脉动冲击下出现移位的核心作用。不同于日常办公使用的图钉,这款工业用板别针的结构强度、尺寸公差都完全按照工业阀门的装配要求设计,头部的圆盘结构采用了大圆角过渡设计,一方面是避免装配时尖锐棱边划伤操作人员的手部,另一方面是增大与被固定板材的接触面积,在减压阀长期受流体振动的工况下,不会因为接触应力集中压伤配套的薄金属挡板,也能降低别针受振动松脱的概率。
针身部分采用了等直径圆柱段加锥形尖端的结构,等直径段的长度是根据减压阀上挡板的叠加厚度设计的,装配时锥形尖端可以快速对准挡板上的预制安装孔,不需要额外的导向工装就能顺利穿入,等直径段与安装孔采用小间隙配合,既保证装配时的顺畅度,又能控制别针穿入后的径向晃动量,避免因为间隙过大导致被固定的挡板出现位置偏移,影响减压阀的调压精度。尾部的圆盘直径比针身直径大出近三倍,这个尺寸比例是经过多轮工况验证的,在减压阀进行压力测试时,内部流体产生的轴向推力会作用在挡板上,别针尾部的圆盘需要承受挡板传递的轴向力,足够大的承压面可以把单位面积的压力降到板材屈服强度以下,避免长期受力后挡板被别针尾部顶出凹坑,导致固定失效。设计这类小零件的时候,很容易犯的错误是照搬民用别针的尺寸比例,要么尾部圆盘做的太小,受力后容易切进板材,要么针身的锥度做的不合理,装配时尖端容易刮伤安装孔的内壁,产生金属碎屑掉落到减压阀的阀腔内部,后续随流体流动会刮伤密封面,造成阀门内漏的问题。这款别针的锥角控制在12度左右,这个角度既可以保证装配时的导向性,又不会因为锥度过长导致有效配合段长度不足,在实际装配场景中,一线装配人员不需要借助专用工具,用手就可以把别针压入安装孔,压装到位后尾部圆盘会完全贴紧挡板表面,没有凸起的棱角,不会对后续周边其他零件的装配造成干涉。
从安装边界来看,这款别针的整体长度控制在适配减压阀挡板组件的尺寸范围内,针身伸出挡板背面的长度不会超过2毫米,避免与阀体内壁或者其他运动组件发生刮碰,在减压阀的调压过程中,内部的弹簧、阀瓣组件会做小幅度的轴向移动,别针的安装位置完全避开了这些运动件的行程范围,不会出现运动干涉的问题。很多人觉得这类小固定件不需要做专门的三维建模,直接调用标准件库就行,但实际在减压阀的定制化设计中,不同通径、不同压力等级的减压阀,挡板的厚度、安装孔的位置、需要承受的轴向载荷都有差异,标准件的尺寸往往不能完全匹配,要么长度过长导致干涉,要么尾部承压面积不够导致固定失效,专门针对具体工况设计的别针结构,才能保证整个阀门机构的运行可靠性。
在建模过程中,针身与头部圆盘的衔接位置做了R0.5的圆角过渡,这个细节是为了避免应力集中,在阀门长期受流体振动的工况下,衔接位置不会因为交变应力出现断裂的问题,很多失效的别针都是因为衔接位置是直角,应力集中后在振动环境下产生疲劳裂纹,最终断裂导致固定失效。另外别针的头部圆盘厚度也做了针对性设计,厚度足够承受压装时的冲击力,不会在装配过程中出现圆盘变形的问题,压装时受力面均匀,不会出现别针装歪的情况,保证装配后的垂直度,避免针身倾斜导致与安装孔出现卡滞,或者单侧受力过大出现磨损。在流体输送管网的减压阀运维场景中,这类别针的拆装也很方便,需要拆解挡板组件的时候,用尖嘴钳夹住针身就可以直接拔出,不需要专门的拆卸工具,降低了现场运维的难度,同时因为结构简单,加工难度低,采用常规的冷镦工艺就可以批量生产,加工成本低,也方便后续的备件更换。
