MPU6050传感器安装固定基座结构设计

　　在工业测控、消费电子姿态感知、小型无人机飞控、机器人运动状态采集这类场景里，惯性测量单元的安装固定精度直接决定了数据采集的可靠性，MPU6050作为集成了三轴加速度计与三轴陀螺仪的六轴传感模块，其配套的安装基座设计往往是很多结构工程师容易忽略的细节。不少新手做结构设计时，习惯直接把传感器模块用双面胶或者热熔胶固定在设备壳体上，实际工况里一旦遇到设备振动、温湿度变化带来的胶体老化，很容易出现模块偏移，直接导致姿态解算数据漂移，甚至出现采集数据完全失真的情况，这个基座结构就是针对这类安装痛点做的适配设计。

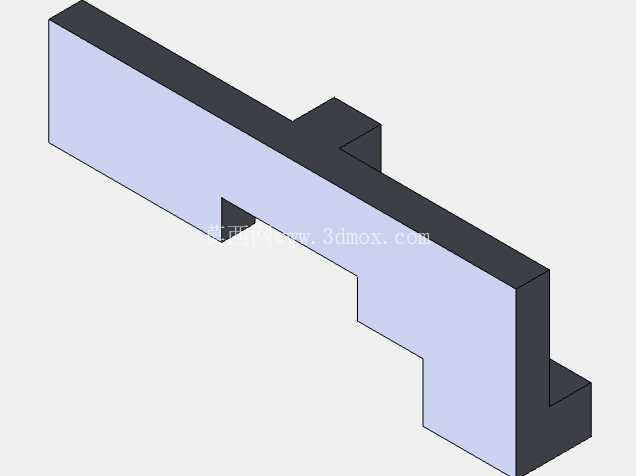

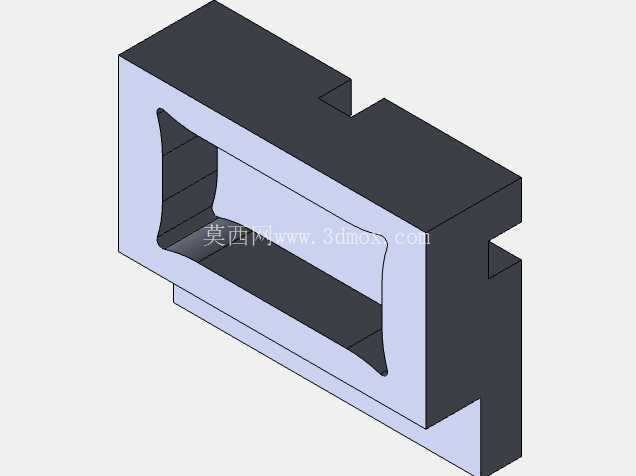

　　从结构功能上看，这个基座采用了内嵌式的卡槽设计，卡槽的内轮廓做了微倒角处理，既可以保证MPU6050模块推入时不会刮伤模块表面的阻焊层，又能通过过盈配合的公差设计，让模块卡入后不会出现横向窜动。基座外侧的两个凸台结构是专门预留的安装定位边，做整机装配时，可以直接把基座卡在设备主控板的预留安装位上，不需要额外做复杂的定位治具，装配工人只需要顺着卡槽把模块推到位，再通过两侧的固定点完成锁附即可，能有效提升产线装配的效率。

　　设计思路上，这个结构没有采用全包裹的外壳形式，而是做了单侧开口的框型结构，一方面是为了减少注塑成型时的材料用量，降低单件的生产成本，另一方面开口侧正好对准传感器模块的引脚方向，方便后续焊接或者接插排线时的操作，不会因为基座结构遮挡导致接线困难。框体的壁厚做了均匀化处理，所有转角位置都做了R0.5的圆角过渡，避免注塑生产时出现应力集中导致的翘曲变形，同时壁厚控制在1.2mm，既保证了足够的结构强度，在设备受到10g以内的冲击载荷时不会出现基座断裂的情况，又不会因为壁厚过大导致成型周期变长，影响批量生产的效率。

　　安装边界方面，这个基座的整体外轮廓尺寸做了紧凑化处理，长度方向控制在20mm以内，宽度方向15mm，整体高度不超过8mm，完全适配市面上绝大多数通用MPU6050模块的外形尺寸，不会占用过多的设备内部安装空间。基座底部预留了0.3mm的凸点，安装时可以在凸点位置点少量的固定胶，既可以保证基座和安装面之间有足够的粘接力，又能避免胶层溢到模块引脚位置导致的短路问题。两侧的安装缺口是专门为M1.2的自攻螺丝预留的锁附位，锁附时的沉头深度做了精准控制，螺丝锁到底之后不会高出基座表面，避免和周边的其他电子元器件产生干涉。

　　实际应用中，这类基座不仅可以用在固定翼无人机的飞控舱内，固定惯性测量单元保证飞行姿态数据的准确，也可以用在工业自动化设备的振动监测点位上，把MPU6050模块固定在设备的传动部位，采集设备运行时的振动频率数据，为设备的 predictive maintenance 提供数据支撑。在小型服务机器人的结构设计里，这个基座可以直接固定在机器人的底盘中心位置，避免机器人行走时的振动传递到传感器上导致的姿态判断失误。做结构设计时还要注意，基座的安装平面平面度公差要控制在0.1mm以内，如果安装面翘曲，会导致传感器模块卡入后出现受力变形，长期使用可能会导致模块内部的MEMS芯片出现应力损伤，影响传感器的测量精度。另外卡槽的宽度公差要控制在+0.05mm以内，公差过大容易导致模块卡入后松动，公差过小则会导致模块装配困难，甚至压坏模块上的贴片元件。

　　很多工程师在做这类小型电子配件的结构设计时，往往只关注核心功能部件的设计，忽略这类安装固定结构的细节，实际上这类小结构的可靠性，往往决定了整个设备在实际工况下的运行稳定性。比如在户外使用的监测设备里，基座的材料选用还要考虑耐候性，选用ABS加抗UV助剂的材料，避免长期日晒导致的基座脆化；在有温变要求的工业场景里，还要考虑材料的热膨胀系数，尽量选用和PCB板热膨胀系数接近的材料，避免温变循环过程中因为热胀冷缩量不一致，导致模块受到额外的应力，影响测量精度。这个基座结构在设计时还特意在卡槽的内侧预留了0.1mm的间隙，用来贴装一层薄的导电泡棉，既可以起到缓冲减振的作用，还能实现电磁屏蔽，减少设备内部其他电路对传感器信号的干扰，这也是很多实际项目里踩过坑之后总结出来的设计细节。
