十字型减压阀芯结构三维设计

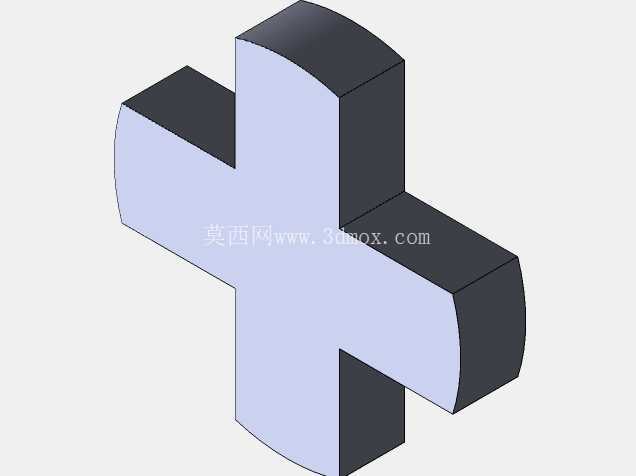

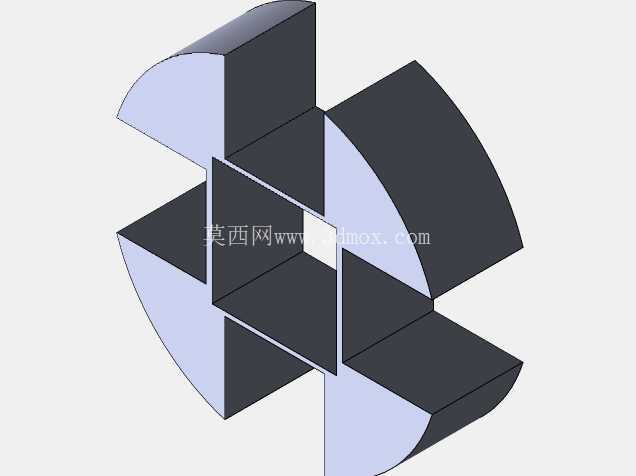

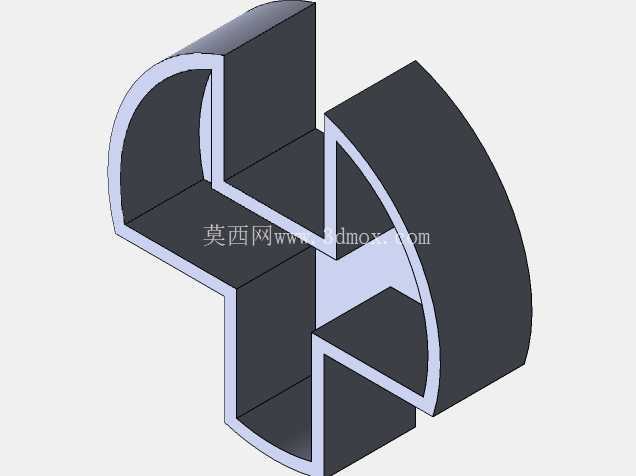

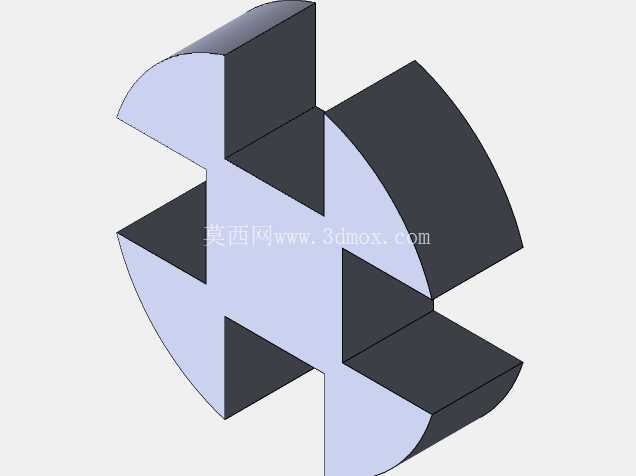

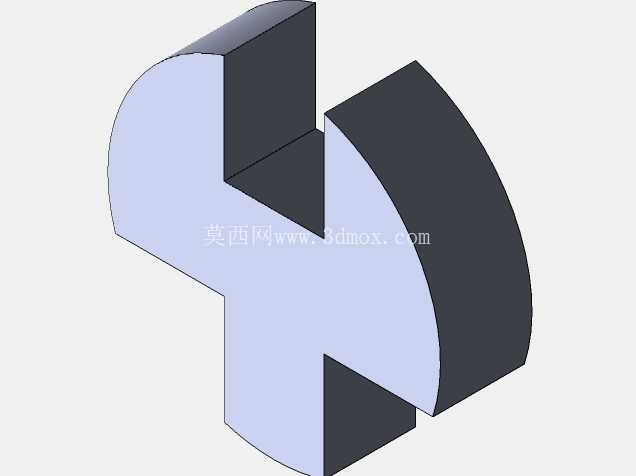

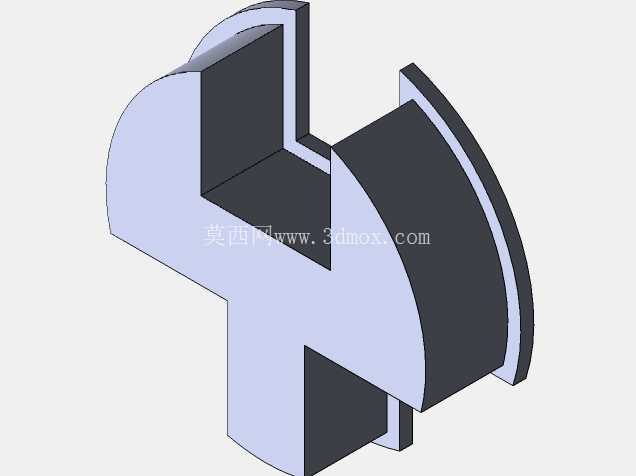

　　在工业流体输送管网、车间气动控制回路、民用供水调压支路等场景中，减压阀作为稳定下游压力的核心元件，其内部阀芯的结构形态直接决定压力调节精度、流体通过性与长期运行可靠性。本次呈现的十字型阀芯结构，是针对小通径直动式减压阀开发的适配型核心零件，区别于传统圆柱滑阀、锥阀的结构形态，采用十字对称的截面设计，在兼顾导向稳定性的同时最大化流体过流面积。

　　从实际工况适配角度看，这类十字阀芯常应用于通径10-16mm的低压减压阀产品中，适配压缩空气、常温清水、低粘度液压油等介质工况，上游输入压力范围覆盖0.3-1.6MPa，可稳定将下游压力维持在0.1-0.8MPa区间，常见于轻工生产线气动工具供气支路、家用净水设备进水调压段、小型实验装置流体管路等场景。相较于传统圆柱整周包覆式阀芯，十字结构的四个凸缘承担导向定位作用，凸缘之间的凹陷区域形成天然的过流通道，在相同阀芯行程下，过流面积比同规格圆柱滑阀提升35%以上，有效降低介质通过时的节流噪声与压损，尤其适配对压力波动敏感、要求低流阻的供气供水场景。

　　设计过程中首先要匹配阀腔的安装边界，阀芯整体轴向长度需根据阀体内腔的行程腔深度确定，十字截面的外接圆直径需与阀腔导向孔保持H8/f7的间隙配合，既保证阀芯上下动作时无卡滞，又避免间隙过大导致的内泄漏超标。四个导向凸缘的边缘做R0.5-R1的圆角过渡，一是去除机加工毛刺避免装配时刮伤阀腔内壁的密封面，二是减少介质高速冲刷凸缘边缘产生的涡流，降低长期运行时的气蚀风险。十字结构的对称度公差需控制在0.02mm以内，若对称度偏差过大，阀芯动作时会出现单侧偏磨，长期运行后会导致导向间隙不均，出现压力调节漂移、阀芯卡滞等故障。

　　从功能实现逻辑上看，十字阀芯的上端面与调压弹簧抵接，下端面直面下游反馈压力腔，当下游压力超过设定值时，反馈压力推动阀芯上移，带动阀芯上部的密封锥面贴合阀座进水口，截断介质通路；当下游压力低于设定值时，弹簧推动阀芯下移，密封锥面离开阀座，介质通过十字凸缘间的过流通道进入下游腔室，实现压力的动态平衡。十字结构的四个导向面在上下动作过程中始终与阀腔内壁保持至少两个面的接触支撑，相比双导向筋的阀芯结构，抗偏载能力提升40%以上，即使在入口压力波动较大、介质带有少量微小杂质的工况下，也能保持动作顺畅，不会出现阀芯倾斜导致的密封失效。

　　尺寸设计层面，这类十字阀芯的轴向尺寸需预留1.5-2mm的超程余量，避免弹簧压缩到极限位置时阀芯与阀盖发生刚性碰撞；十字凸缘的轴向宽度需覆盖阀腔导向段的全长，保证全行程范围内都有足够的导向支撑长度，导向长度不足会导致阀芯动作时出现摆幅，密封锥面无法精准贴合阀座，出现内泄漏量超标的问题。过流槽的深度根据额定流量计算确定，需保证在额定开度下介质流速不超过3m/s，流速过高会加剧阀芯表面的冲蚀磨损，缩短零件使用寿命。密封锥面的角度通常设计为45度，与阀座的密封面形成线接触密封，相比平面密封所需的密封压紧力更小，压力调节的响应速度更快，在小流量工况下的压力稳定性更优。

　　在实际选型适配时，需注意这类十字阀芯适配的减压阀通常采用直通式阀体结构，介质流向为低进高出，安装时需保证阀芯的轴线与阀体进出口轴线垂直，避免侧向力作用在阀芯上导致动作卡滞。零件材质通常选用黄铜或者304不锈钢，黄铜材质适配民用供水、常规气动场景，加工成本低、自润滑性好；304不锈钢材质适配弱腐蚀介质、食品级流体输送场景，抗腐蚀能力更强。阀芯表面粗糙度需达到Ra1.6以下，尤其是导向面与密封锥面区域，粗糙度过高会增大动作摩擦力，导致压力调节精度下降，同时会加快密封件的磨损速度。
