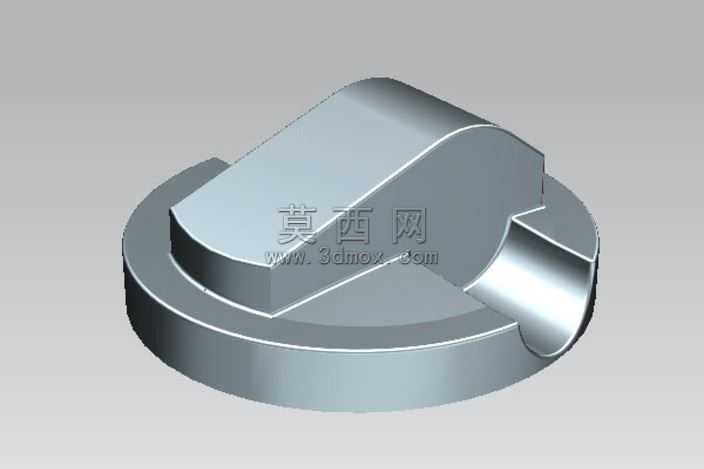

圆盘基座带凸块侧柱组合机械构件

该机械构件采用三维参数化建模方式完成整体设计，建模过程中先以圆形草图为基础，通过拉伸命令生成底部圆盘基座，基座边缘做了等厚度处理，保证整体支撑的稳定性与结构强度。基座上方的凸块结构采用圆弧过渡设计，建模时先绘制凸块的截面轮廓，通过拉伸生成基础实体后，对凸块与基座衔接的边角做了圆角处理，避免应力集中的同时提升了构件的外观流畅度。侧部伸出的圆柱结构与凸块侧面采用相切约束完成装配定位，建模时严格控制圆柱的直径与伸出长度，保证其与凸块的衔接处无错位、无间隙，整体结构的同轴度与位置度均符合机械加工的公差要求。材质设置上选用了哑光金属材质，调整了材质的反射率与粗糙度参数，模拟出铝合金机加工后的真实质感，渲染过程中采用三点布光方式，主光源从斜上方45度角照射，突出构件的立体轮廓与结构层次，辅助光源补充暗部细节，避免阴影区域过黑丢失结构信息，背景选用浅灰色纯色背景，让构件本身的结构特征更加突出。设计思路围绕构件的实用功能展开，底部圆盘可作为安装基座通过螺栓完成固定，上方凸块可作为卡位结构与其他配件完成卡接配合，侧部圆柱可作为连接轴与传动部件配合，整体结构紧凑无冗余设计，各部分的尺寸比例经过反复调整，既满足装配使用的功能需求，也兼顾了机械加工的工艺可行性，避免出现无法加工的倒扣、薄壁等不合理结构，建模完成后对整体做了干涉检查，确认各部分结构无重叠、无干涉，可直接导出工程图用于后续的生产加工环节。
