CAT5E等级8P8C梯形RJ45网络插座结构

　　这款RJ45梯形插座是综合布线系统里用量极大的末端连接部件，日常在办公区工位面板、家庭弱电箱配线架、工业控制柜通讯端口、机房服务器理线架上都能见到它的身影，核心作用是完成以太网链路的端接固定，让双绞线线缆和终端网口之间形成稳定的可插拔连接界面，避免线缆直接端接带来的易松动、难维护问题。做结构设计的时候首先要匹配通用Keystone模块的安装卡口尺寸，这是行业里沿用多年的通用安装规范，不管是标准86型面板、1U配线架还是工控设备的通讯安装位，只要预留了Keystone规格的卡接槽位，这个模块就能直接卡入固定，不需要额外做转接件，安装时只需要对准槽位推入，两侧的弹性卡爪就会自动卡紧在槽位侧壁，后期拆卸也只需要按压卡爪就能抽出，维护效率比螺丝固定的结构高很多。

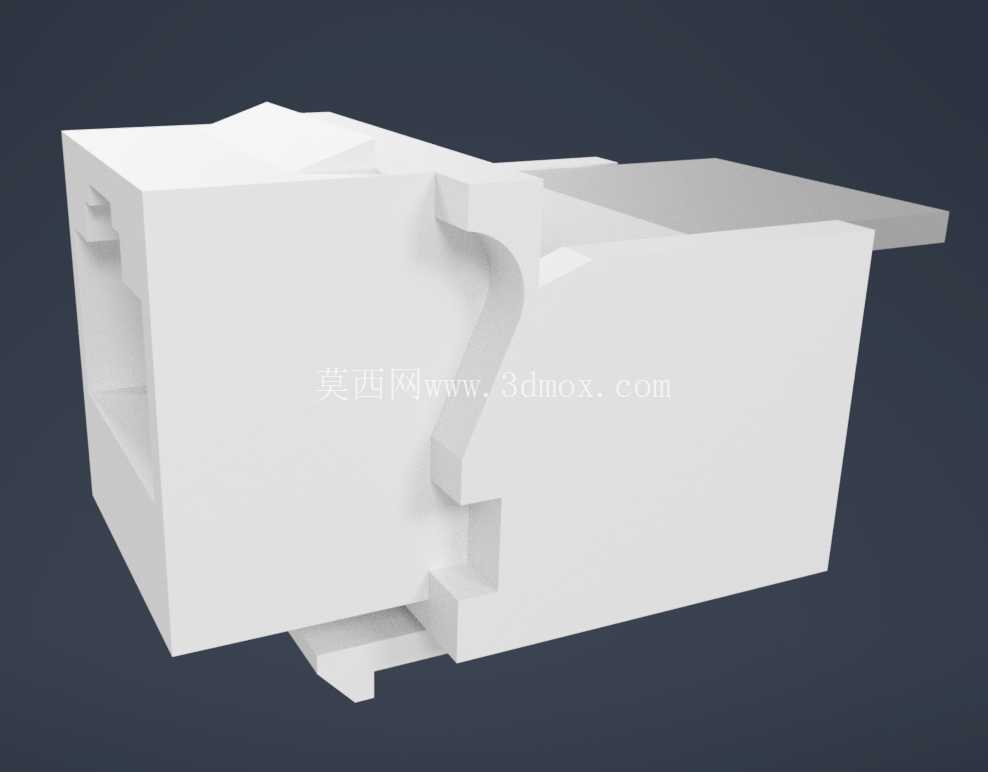

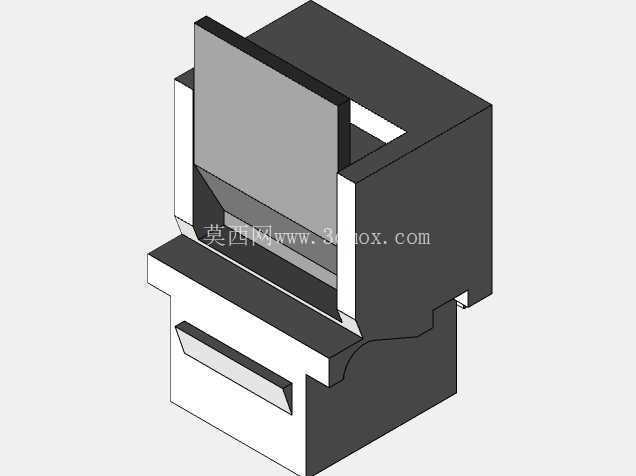

　　模型做了触点部分的简化，主要还原的是外部安装结构和外形轮廓，对于做布线方案预演、机柜布局排布、面板开孔校核的场景来说，简化后的模型不会占用过多装配资源，同时能准确反映安装边界，足够支撑布局阶段的设计工作。从功能特性上看，这款模块标注了CAT5E等级，对应超五类布线标准，能够支持百兆到千兆的以太网传输需求，适配常规的办公网络、工业现场低速设备组网、监控设备网络连接等场景，免工具压接的结构设计是它的核心优势，现场施工时不需要携带专用的打线刀，只需要按照模块上标注的线序色谱，把剥开的双绞线线芯按色标卡入对应的线槽，压下透明的上盖就能完成线缆端接，对于没有专业布线工具的现场维护人员、DIY组网的用户来说，操作门槛大幅降低，也能减少因为打线力度不当导致的接触不良问题。

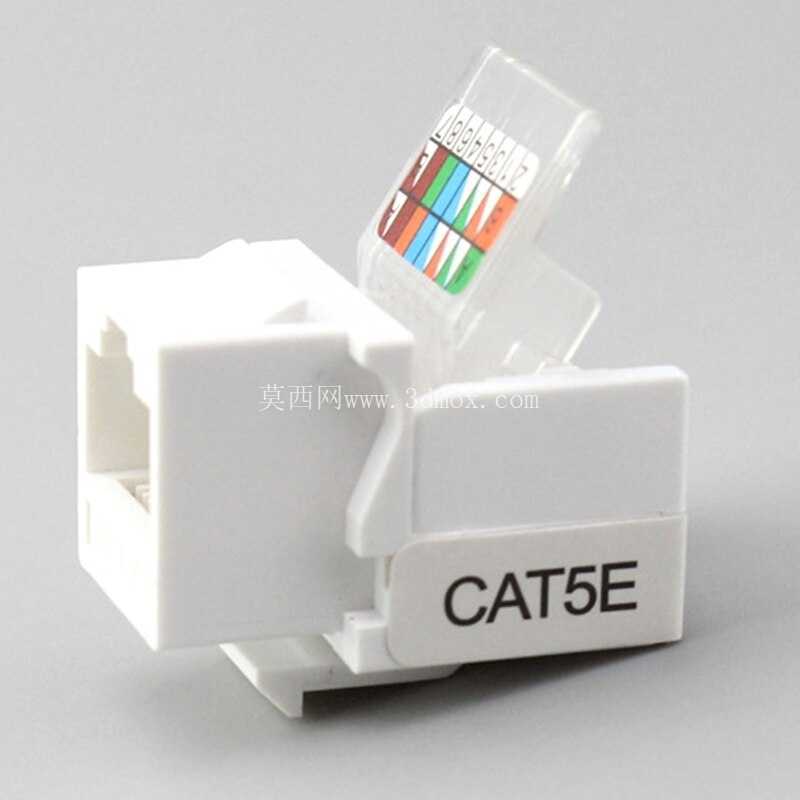

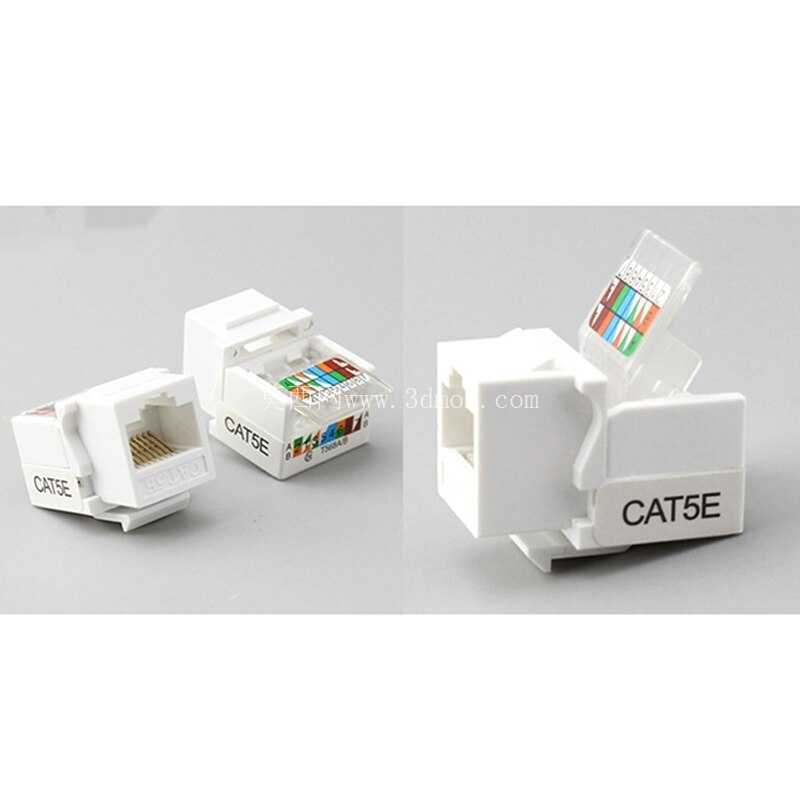

　　外形尺寸上严格遵循梯形Keystone模块的通用边界，整体为白色阻燃塑料壳体，前端是标准的RJ45插口，尺寸完全匹配通用水晶头的插拔公差，插入后水晶头的弹片会和插口内的卡位卡合，不会因为轻微拉扯就出现松脱；后端的线序端接区域做了分色标识，T568A和T568B两种线序都有清晰的色条标注，施工时不需要额外记线序，对照色标卡线就能避免线序接错导致的网络不通问题。设计过程中特意校核了和相邻模块的安装间隙，当多个模块并排安装在配线架或者多口面板上时，模块之间不会出现干涉，每个模块的插拔操作都不会影响相邻的已接模块，壳体侧面的导向筋条在安装时能起到引导作用，避免模块装歪导致的卡接不牢问题。

　　在实际工程应用里，这类模块的选型首先要确认安装位的卡口规格，Keystone标准的通用性让它可以适配绝大多数商用布线产品，做三维布局时把这个模型调入装配体，就能准确校核面板开孔大小、配线架上的模块排布间距、后端线缆的弯曲半径是否满足要求，避免实际施工时出现模块装不上、线缆弯折过度影响传输性能的问题。壳体的塑料材质选用阻燃级别的工程塑料，在弱电布线场景里能满足防火要求，梯形的外形设计一方面是适配安装卡口的防呆结构，装反了就无法卡入槽位，避免施工时出现方向装错的问题，另一方面也能在有限的安装空间里最大化利用内部空间，容纳端接的线芯和内部的转接结构。前端插口的开口尺寸做了公差匹配，既能保证水晶头插拔顺畅，又不会因为间隙过大导致水晶头晃动影响接触稳定性，插口内部的防尘结构在未插水晶头时可以减少灰尘进入，长期使用也不会因为积灰导致接触电阻变大影响网络传输。端盖上的色谱标识做了凸起设计，长期使用也不会因为摩擦导致标识磨损，施工时哪怕光线不好也能通过触感和清晰的色条分辨线序位置，压接端盖的时候内部的刺破式触点会直接穿透线芯的绝缘层和铜芯接触，不需要提前剥掉线芯的绝缘皮，进一步降低了施工的复杂度，也减少了线芯裸露带来的短路风险。
