ZX-UNO 1010复古计算主控电路板结构

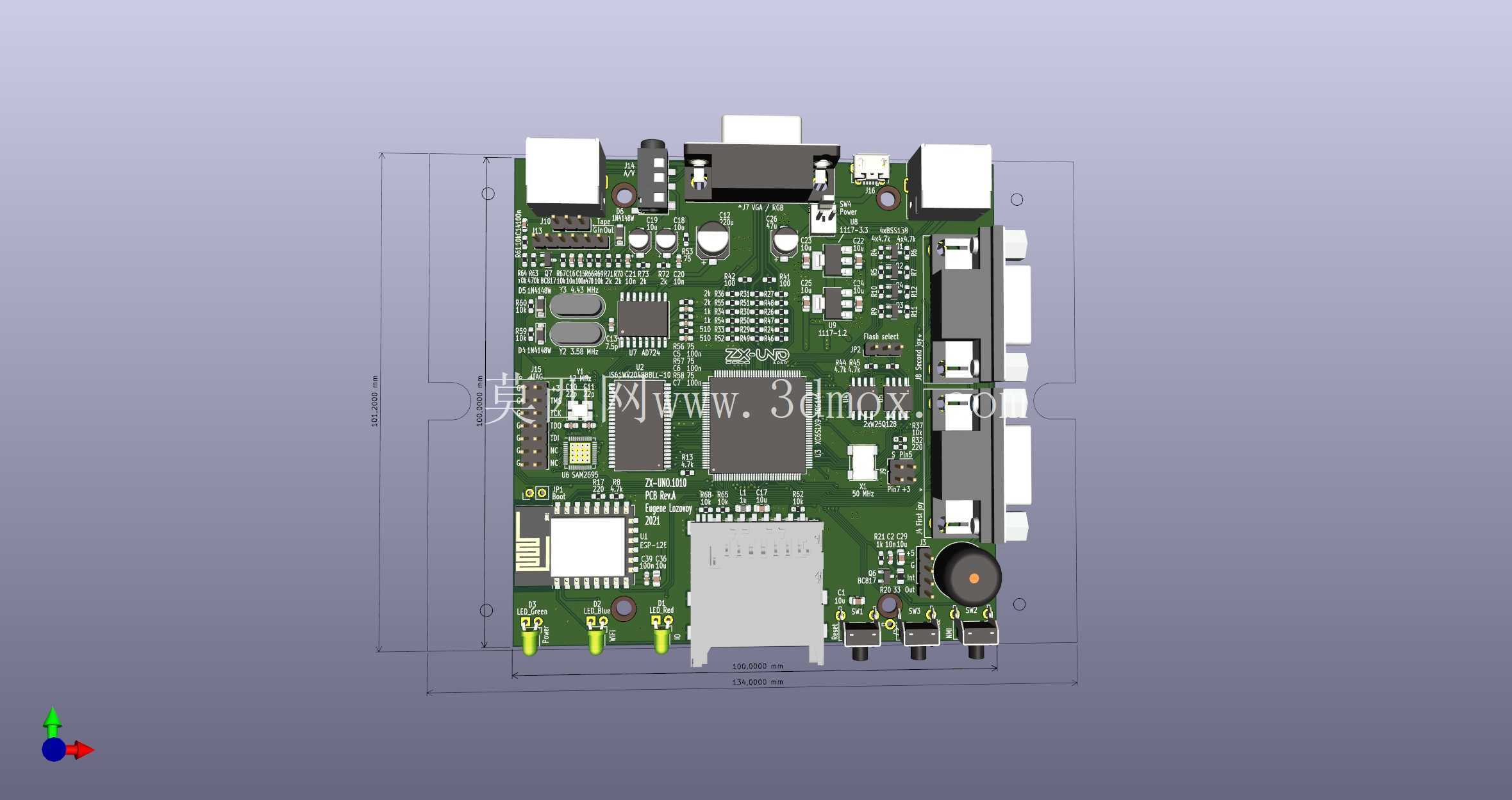

　　这块ZX-UNO PCB rev.A是针对复古计算场景优化的10x10cm规格主控板，最初的设计出发点是为了复刻经典ZX Spectrum系列家用电脑的核心功能，同时兼顾现代外设的适配需求，让复古计算爱好者能够在统一的硬件平台上运行老款8位机程序、体验早期个人计算机的操作逻辑，也能满足部分嵌入式复古项目的二次开发需求。从实际应用场景来看，这块板卡既可以作为独立的复古计算核心，搭配VGA显示器、PS/2键鼠直接组成完整的微型计算系统，也可以嵌入到定制化的复古游戏机、老式外设模拟器当中，替代年代久远、元器件老化失效的原装主板，解决老硬件维修备件稀缺的问题。

　　在功能特性的排布上，设计团队做了非常多贴合实际使用的考量：板载XC6SLX9 FPGA作为核心逻辑单元，搭配2Mb SRAM存储器，足够承载原版ZX Uno v4.1以及VGA 2M版本的全部逻辑固件，能够稳定实现PAL与NTSC双制式的VGA视频输出，视频信号通过板载3.5mm音视频复合接口输出，接口引脚排布兼容树莓派相关音视频配件，用户不需要额外定制转接线材就能直接复用现有外设。板上预留的PS/2键盘、鼠标端口，可以直接连接老式PS/2接口输入设备，也能通过转接线适配现代USB键鼠，满足不同用户的外设使用习惯。存储部分设置了SD/microSD卡插槽，支持直接加载卡内的磁盘镜像、程序固件，省去了老式磁带、软盘读取的繁琐步骤，同时保留了磁带输入通道，可通过蓝牙模块或者普通3.5mm插孔连接外部磁带信号源，满足原汁原味的老设备操作体验需求。

　　接口配置上还设置了两个DB-9端口，专门适配Atari规格的兼容操纵杆，支持老式摇杆、手柄等游戏外设的直接连接，不需要额外转接。板载MIDI接口可连接老式电子乐器、MIDI控制设备，拓展复古音频创作的使用场景；预留的WiFi模块焊盘可按需焊接无线模块，实现网络加载程序、无线联机等拓展功能；供电采用通用MicroUSB接口，可直接用普通手机充电器、移动电源供电，大幅降低使用门槛。整个板卡的外形严格控制在10x10cm的尺寸边界内，安装孔位完全针对G738和G706两款常见的小型ITX机箱做了适配，用户可以直接将板卡安装到对应的迷你机箱内，不需要额外打孔或者修改机箱结构，板上所有接口的排布位置都避开了机箱的安装立柱、挡板开口位置，装机后所有外接接口都能和机箱挡板开孔精准对齐，不会出现接口被遮挡、插头无法插入的问题。

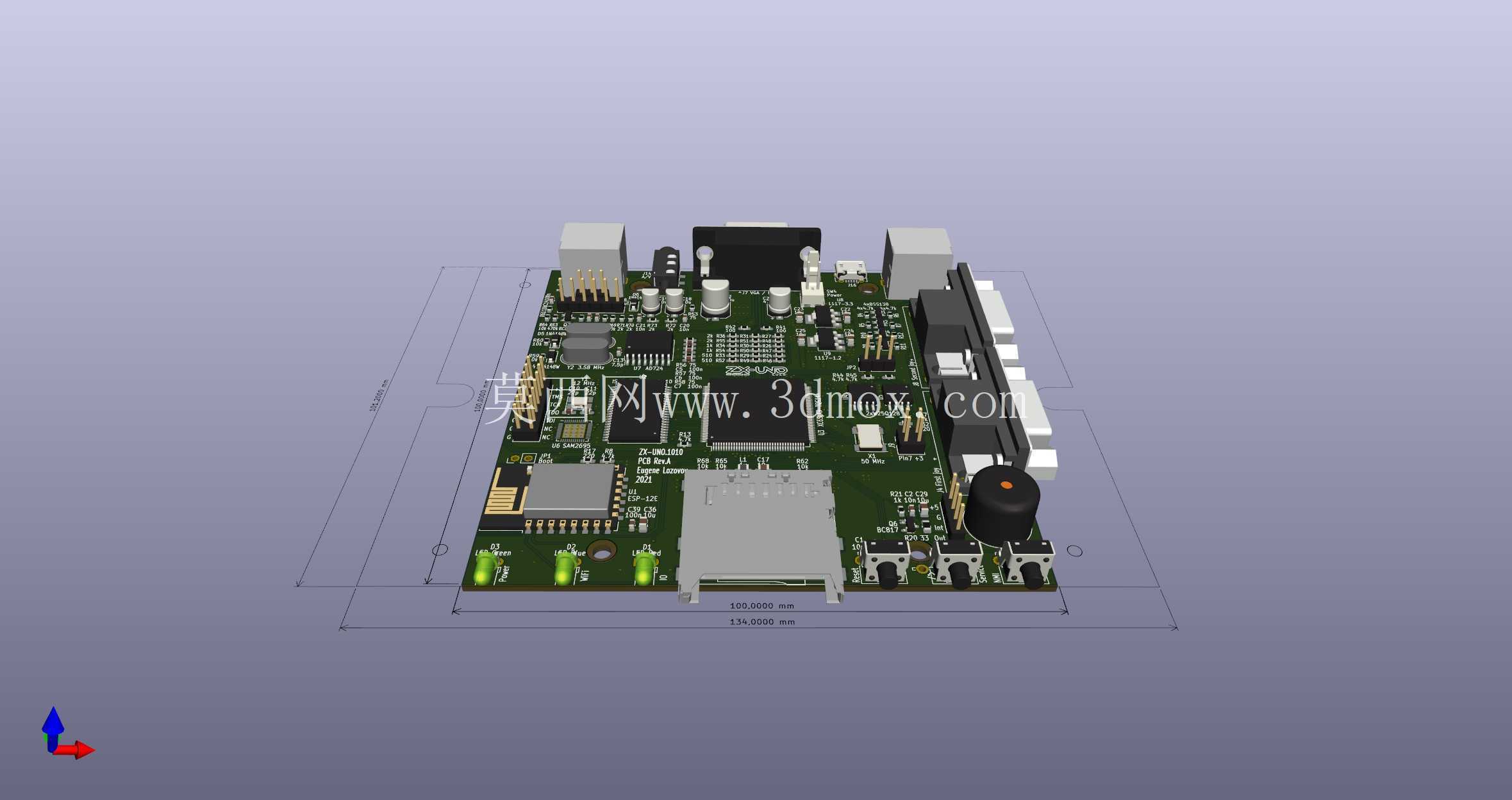

　　从结构设计思路来看，这块PCB采用四层板布线，核心元器件集中布置在板卡中部区域，电源回路做了独立的铺地处理，减少FPGA工作时的电源纹波对视频、音频信号的干扰，避免输出画面出现水波纹、音频出现底噪的问题。所有外接接口都布置在板卡的边缘位置，对应装机后的机箱外侧方向，内部接口比如SD卡槽、扩展插针则布置在板卡内侧，方便装机后更换存储卡、连接内部扩展模块。板上的调试插针、固件烧录接口都布置在不会被机箱结构遮挡的位置，用户不需要拆出主板就能完成固件升级、调试参数的操作。元器件选型上全部采用通用量产型号，所有阻容件、接口件都是市场上容易采购的标准件，后期维修更换备件非常方便，不会出现某个专用元器件停产就导致整块板卡报废的问题。在安装边界的考量上，板上最高的元器件是VGA接口、DB-9接口以及USB接口，高度都控制在15mm以内，搭配1U高度的机箱上盖也不会出现元器件顶壳的问题，板卡背面没有布置高度超过2mm的元器件，安装时不需要额外预留背面的元器件避让空间，可以直接贴合机箱安装柱固定，减少装机时的空间占用。针对长时间运行的稳定性需求，板上的核心供电芯片、FPGA芯片都预留了散热片安装位置，用户可以根据自身使用场景加装小型散热片，即使长时间运行高负载的模拟器程序、连续开机工作，也不会出现芯片过热降频、运行不稳定的问题。
