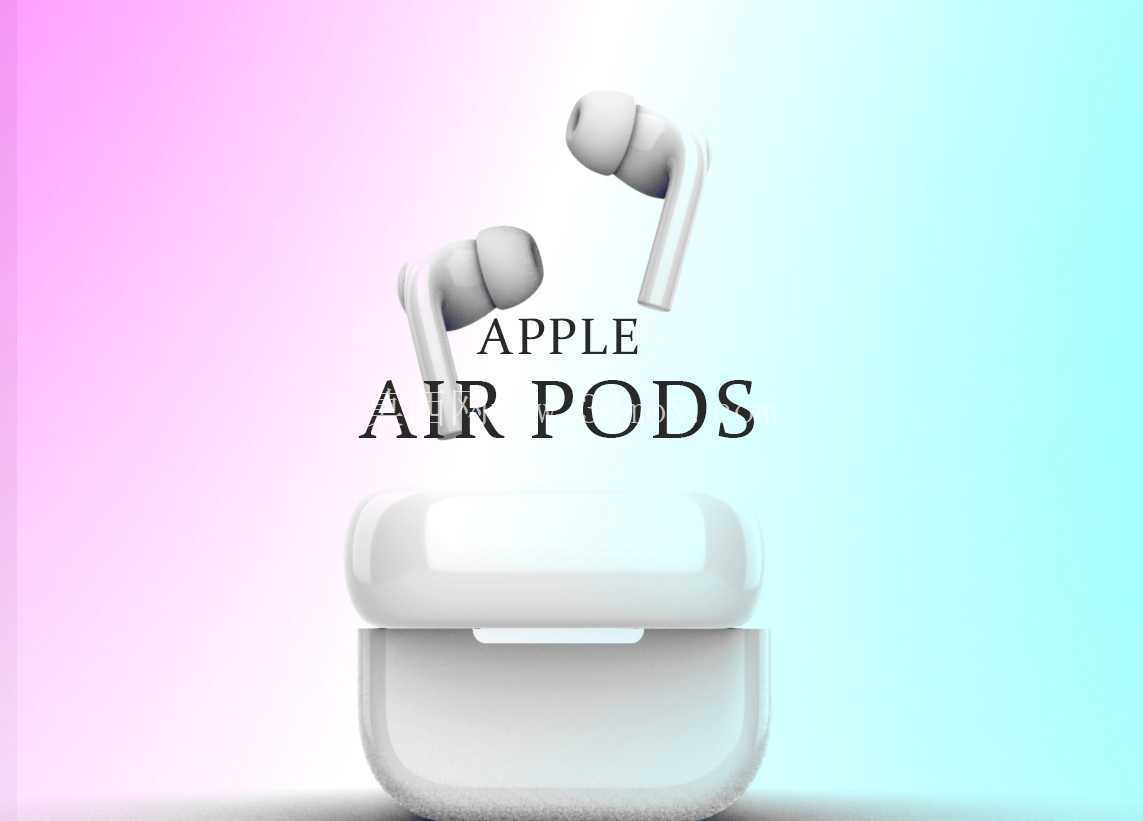

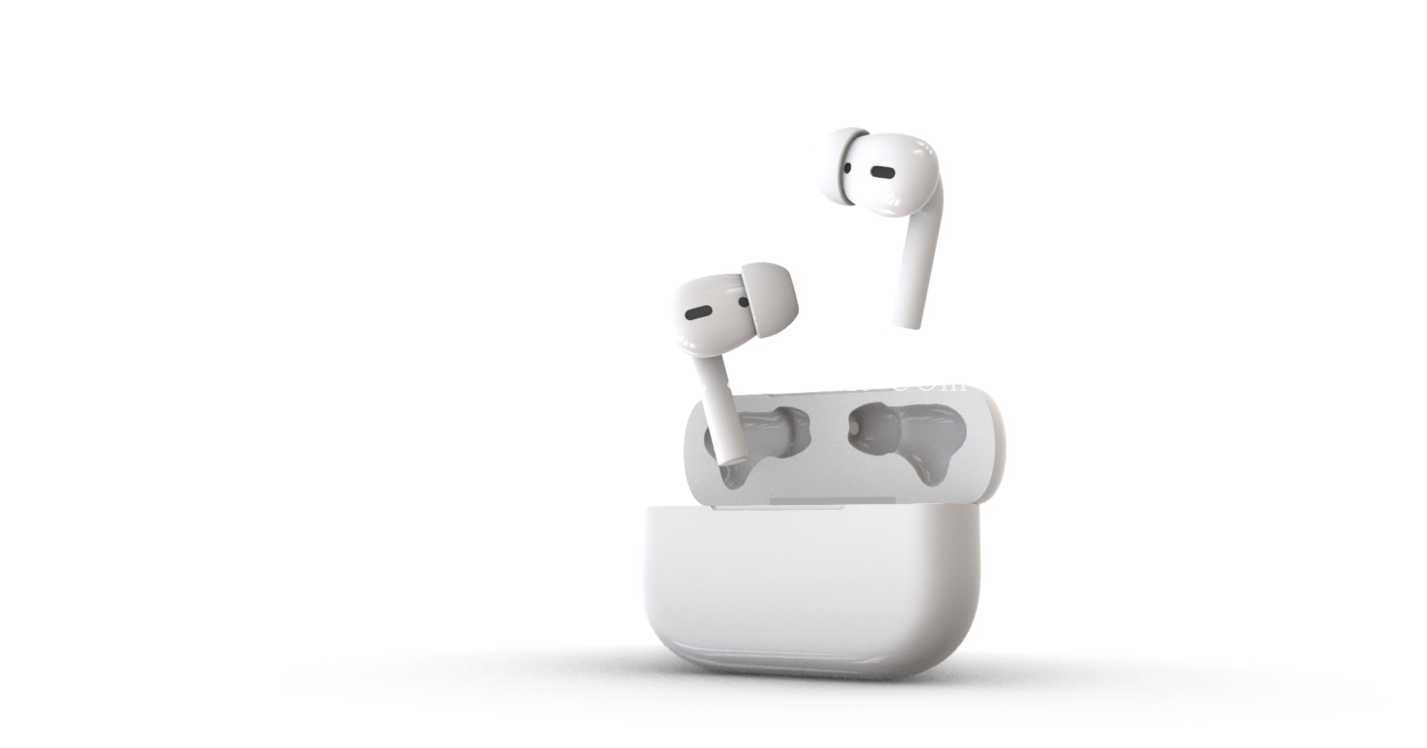

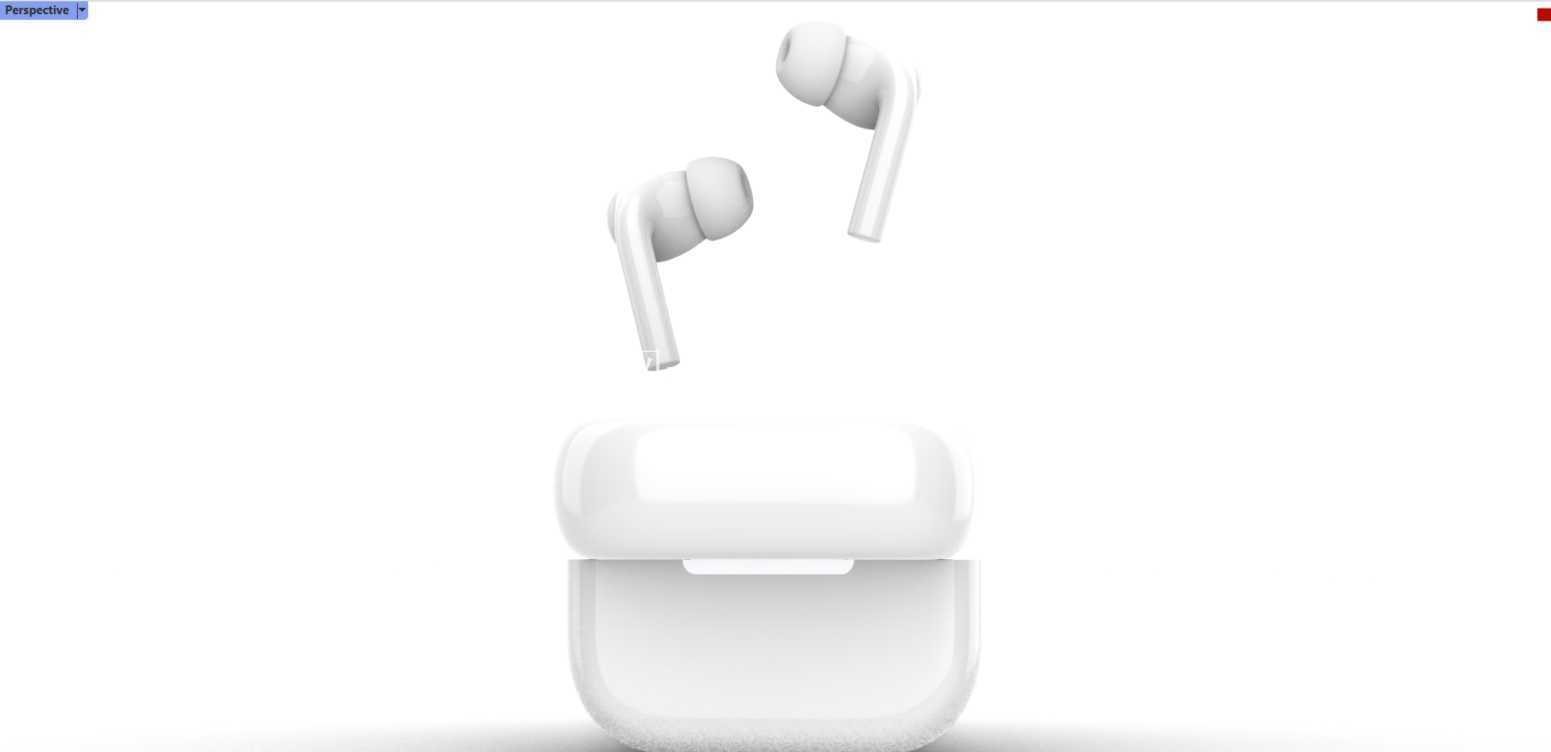

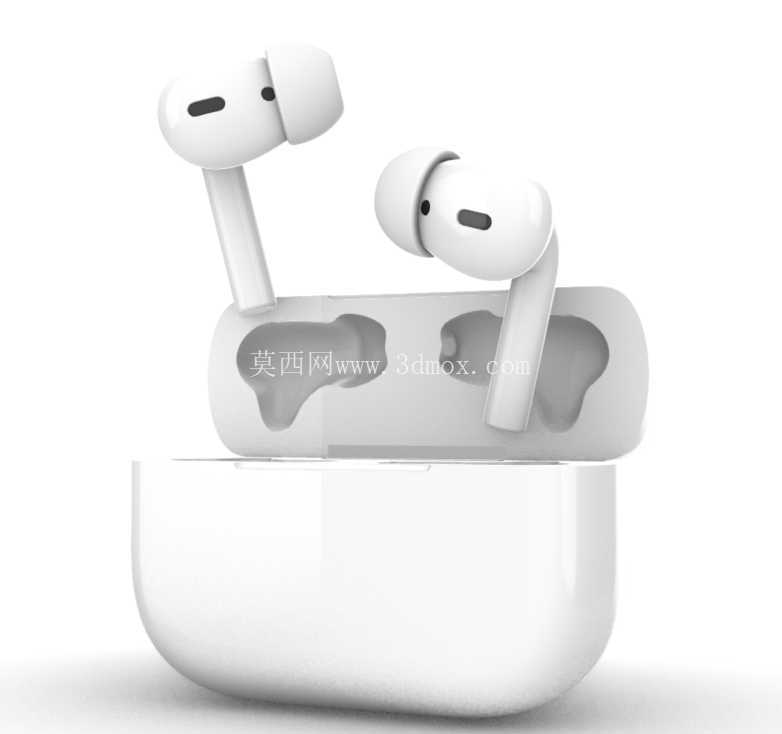

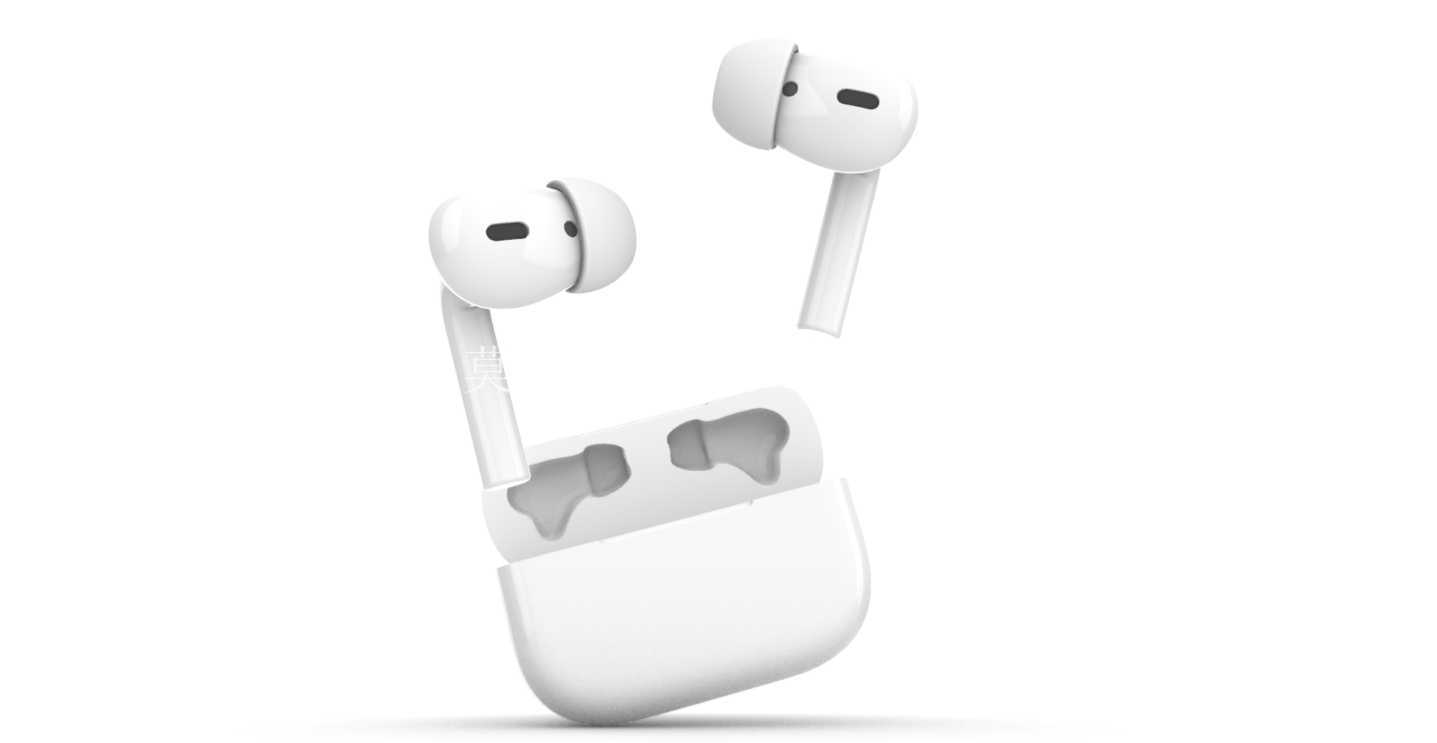

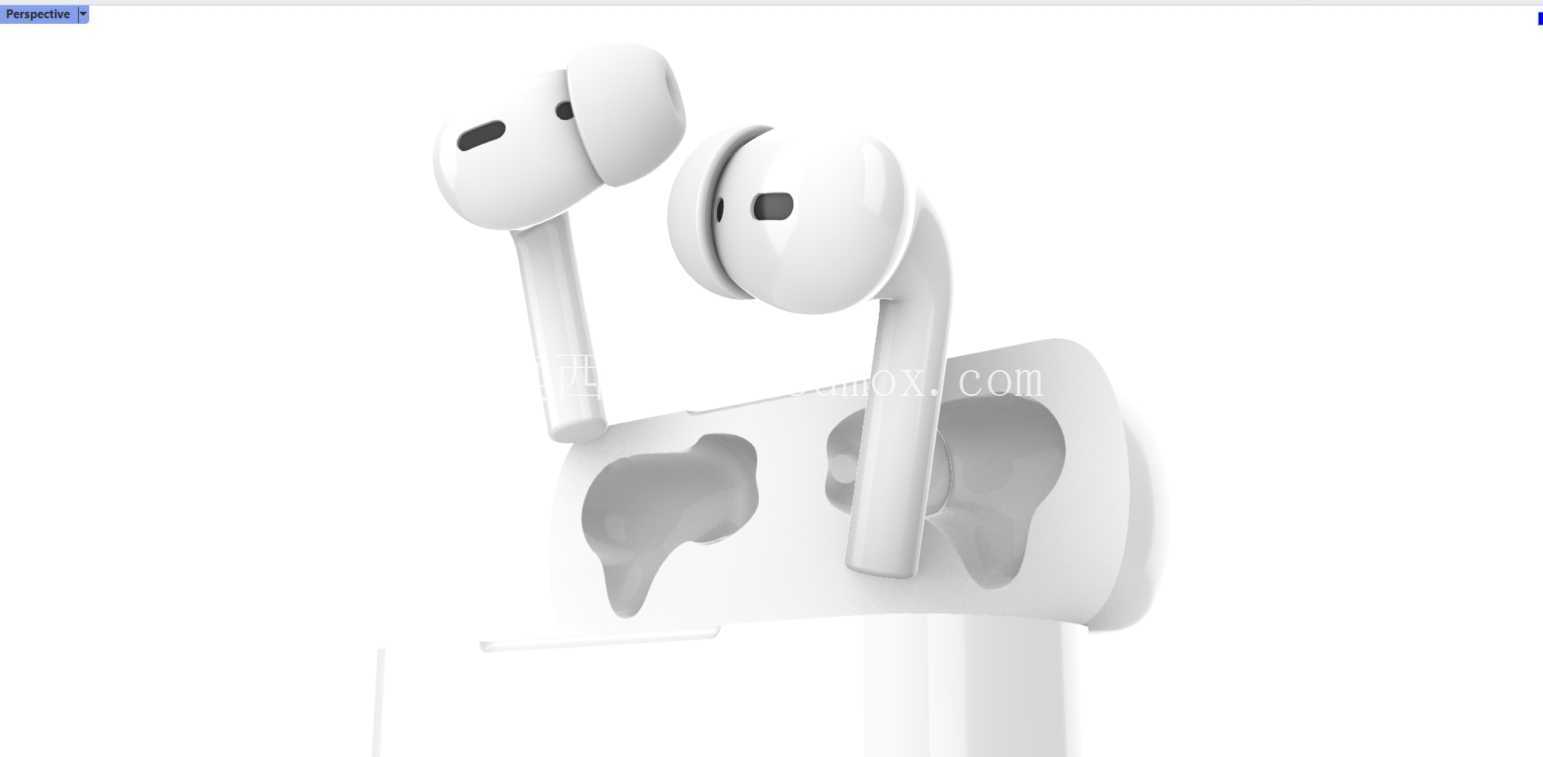

苹果Airpods2Pro真无线蓝牙耳机外观结构

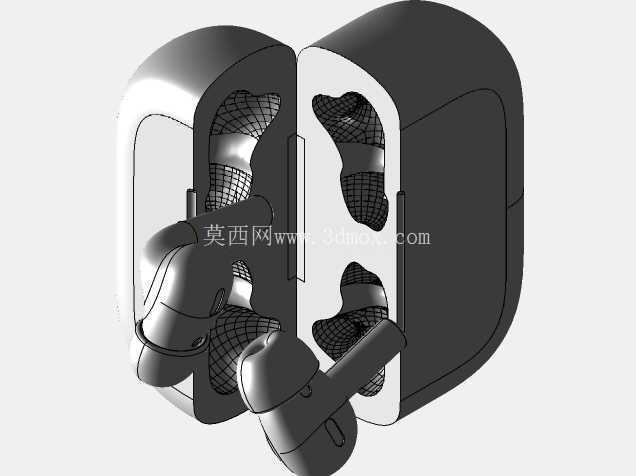

　　本次呈现的真无线入耳式音频设备三维结构，完整还原了耳机本体与配套充电收纳盒的全部外观与装配细节，建模过程中优先考虑消费电子类产品的人机交互适配逻辑，所有曲面过渡均贴合实际量产产品的注塑脱模工艺要求，没有出现无法落地的尖锐棱角或者倒扣结构。从实际使用场景出发，单只耳机的入耳段弧度经过反复调整，匹配多数人耳的耳道入口角度，佩戴时的重心落在耳甲腔位置，长时间佩戴不会产生明显的坠重感，耳机柄的长度控制在耳廓下方12毫米左右，既预留了触控操作的接触面积，也不会在转头时剐蹭衣领或者口罩挂绳。耳机出声孔位置做了0.8毫米的环形凸起结构，刚好可以卡住配套硅胶耳塞的内圈，避免日常使用中耳塞脱落，耳机柄底部的充电触点做了内凹处理，和充电盒内的顶针位置完全对齐，放入盒内时不需要刻意调整角度就能自动对位导通。配套的充电收纳盒采用上下翻盖式结构，盒盖与盒身的转轴位置预留了1.2毫米的转动间隙，开合角度可以达到135度，单手开合时盒盖不会因为重力自行下落，也不会因为角度过大导致转轴处应力集中断裂。

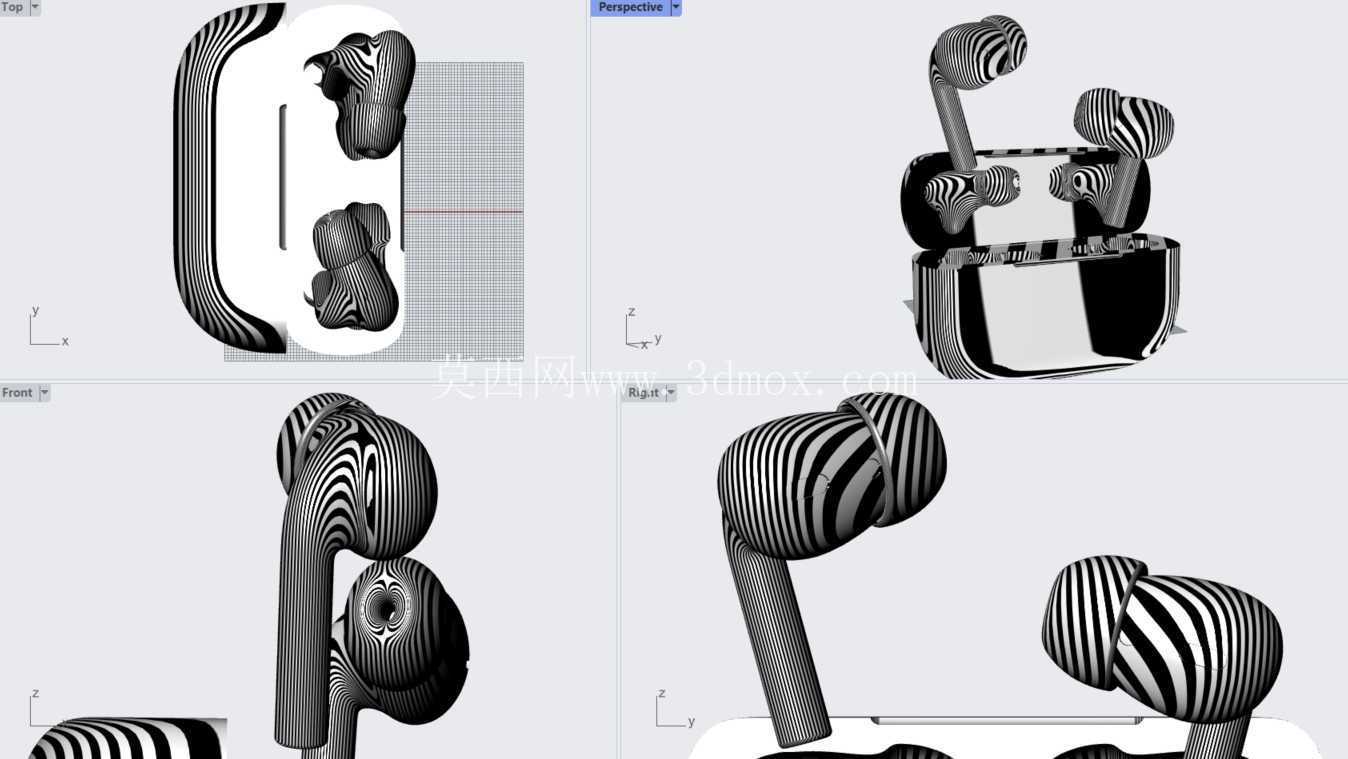

　　盒身内部的耳机放置槽完全贴合耳机外轮廓，放入后耳机的横向窜动量控制在0.2毫米以内，日常携带过程中不会因为晃动产生异响，槽位底部的磁吸件安装位深度为1.5毫米，刚好可以嵌入标准规格的钕铁硼磁片，磁吸力控制在合适区间，既可以保证耳机放入后自动吸附到位，取出时也不需要过大的拔取力度。建模过程中对所有外观面的曲率做了连续检查，耳机本体与充电盒的外表面均达到G2连续标准，表面做高光处理时不会出现光影断层，充电盒的边角圆角半径统一为3.5毫米，握持时贴合手掌虎口位置的弧度，不会产生硌手的触感。

　　从结构设计的角度出发，耳机本体的内部腔体预留了足够的元器件安装空间，电池、发声单元、蓝牙天线、触控传感器的位置都做了合理排布，腔体壁厚控制在1.2毫米，既满足结构强度要求，也不会过度增加整机重量。充电盒的内部电池仓位于盒身中下部，重心落在盒体几何中心位置，放置在桌面时不会出现倾翻，盒盖的闭合位置做了一圈0.5毫米的止口结构，闭合后上下盒身的缝隙均匀控制在0.1毫米以内，具备基础的防尘防泼溅能力。耳机柄侧面的拾音孔位置做了下沉式设计，孔位直径0.3毫米，既可以保证通话时的收音效果，也能避免日常使用中灰尘直接进入腔体内部，孔位内侧预留了防尘网的安装台阶，台阶高度0.2毫米，刚好可以粘贴标准厚度的防尘网片。

　　充电盒的Type-C充电接口位于盒身底部居中位置，接口周围做了0.3毫米的凸台保护，插拔充电线时不会刮花盒身表面的漆面，接口深度控制在6.2毫米，匹配标准长度的Type-C公头，插入后不会出现松动或者接触不良的问题。整个模型的所有装配关系都按照实际产品的装配顺序搭建，耳机与充电盒的开合、取放动作都可以在三维软件中实现动态模拟，没有出现结构干涉的问题，对于消费电子结构设计从业者来说，可以直接参考该模型的曲面构建逻辑、壁厚控制参数、间隙配合标准，应用在同类型的真无线耳机产品开发过程中，也可以作为数码产品外观设计的参考案例，调整表面工艺或者配色方案后衍生出不同定位的产品方案。建模时特意还原了产品表面的极简设计风格，没有多余的装饰线条，所有的结构特征都服务于实际功能，比如充电盒正面的指示灯开孔位置位于盒盖与盒身的接缝下方1毫米处，指示灯亮起时光线可以均匀散射，不会出现局部过亮的问题，配对按钮位于充电盒背面居中位置，按钮突出盒身表面0.7毫米，按压时的行程为0.3毫米，反馈清晰，不会出现卡键的问题。
