管材曲线切割放样辅助工装设计

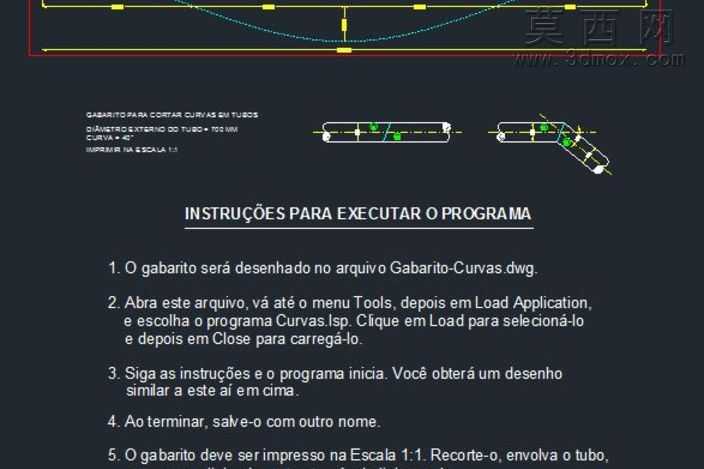

本设计为管材曲线切割作业的专用放样辅助工装，整体围绕弯管加工场景的实际作业需求展开，建模过程中首先梳理了不同管径管材在45度、90度等常规弯角切割时的轮廓生成逻辑，将曲线放样的核心参数进行了参数化绑定，方便后续适配不同规格的管材加工需求。建模阶段首先搭建了基准坐标系，将管材外径、弯曲角度、切割余量等核心参数设置为可调整变量，通过样条曲线拟合出管材弯曲对接时的相贯线轮廓，再将轮廓投影到平面模板结构上，生成可直接打印使用的放样基准图形。结构设计上，工装主体分为放样基准区、定位对齐区、操作指引区三个模块，放样基准区精准绘制了不同弯曲角度下的管材切割轮廓线，定位对齐区设置了与管材外径匹配的对齐标记，作业时只需将打印好的模板包覆在管材外壁，对齐标记即可快速定位切割位置，无需反复测量计算。材质设定上，模板主体采用纸质或薄PVC材质的渲染表现，定位标记采用高对比度的亮色材质，方便现场作业人员快速识别对齐，指引文字采用清晰的无衬线字体，适配车间现场的光线环境。设计思路上充分考虑了现场作业的便捷性，摒弃了复杂的专用设备依赖，通过轻量化的模板工装降低弯管切割的操作门槛，配套的操作流程逻辑清晰，从模板文件加载、参数调整、打印输出到现场包覆定位、切割作业全流程都做了对应的结构适配，有效解决了现场弯管切割时相贯线绘制难度大、切割精度不稳定、对接缝隙过大的常见问题，大幅提升小批量管材弯制加工的作业效率与成型质量，减少后续打磨校正的工作量，适配维修、小型安装等非批量加工场景的使用需求。
