三轴集装箱运输半挂车承载底盘结构

　　港口短倒、干线物流的集装箱转运场景里，这类承载底盘是衔接牵引车头与标准集装箱的核心承载结构，日常作业中需要频繁对接堆场吊装设备、快速完成锁具对位，还要适配不同铺装等级的道路行驶工况，对结构抗扭、载荷分布的设计要求远高于普通栏板挂车。从结构设计逻辑来看，整个底盘采用边梁主承力的框架式布局，两根主纵梁沿行驶方向贯通布置，中间通过多道横梁做横向连接，既保证车架整体的抗弯刚度，也能预留出制动气路、线束的布设空间，同时为后续安装集装箱转锁、侧防护、挡泥板等附件预留标准化安装位。

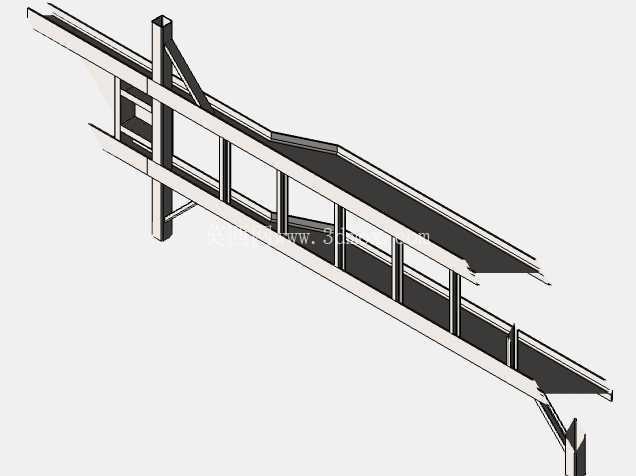

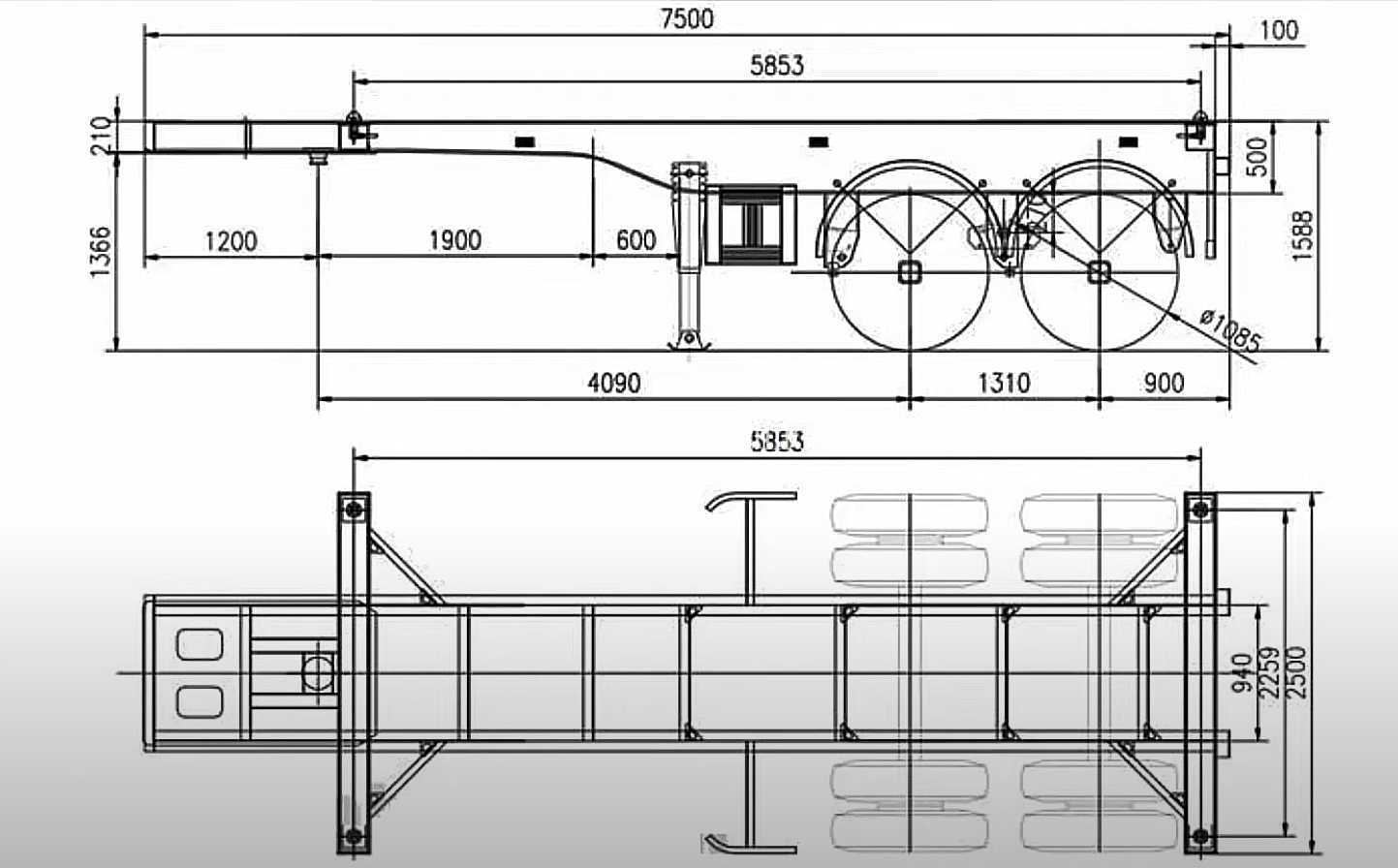

　　尺寸边界上，车架总长控制在7500mm、总宽2500mm，完全符合道路运输车辆的外廓尺寸限值，承载面高度1588mm的设计，刚好匹配标准20英尺集装箱的安装高度要求，吊装对位时转锁能直接对准集装箱底角的锁孔，不需要额外调整支腿高度就能完成锁止。额定承载30吨的设计指标，是通过主纵梁的型材截面选型、横梁排布密度来实现的，材料选用ASTM 36也就是对应国内S235JR级别的碳素结构钢，这类材料的焊接性能优异，屈服强度足够应对公路运输中的交变载荷，同时材料采购成本可控，适合批量生产的挂车制造场景。

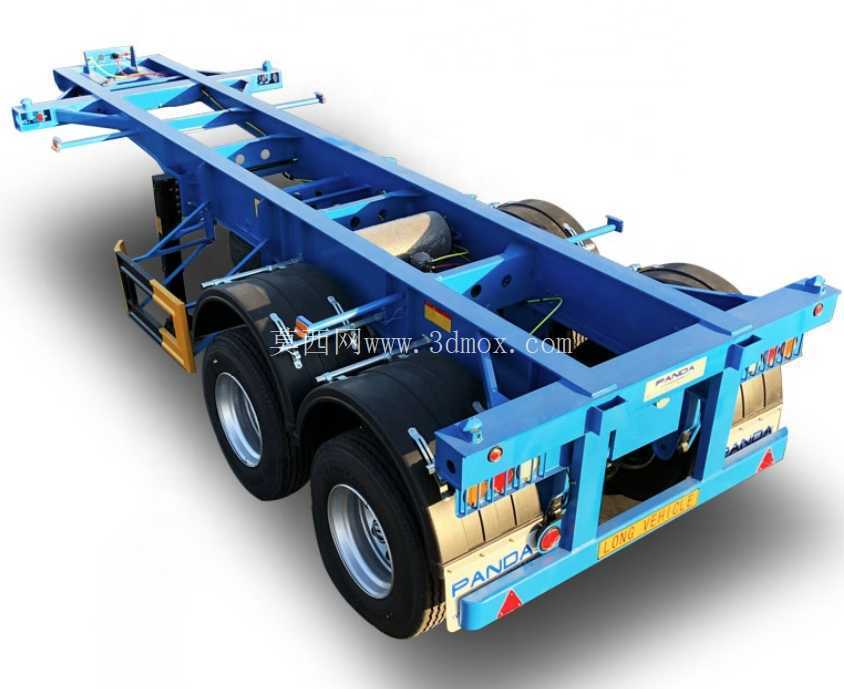

　　三轴布置的行走机构，能把整车载荷均匀分散到六个轮胎接地面，降低单胎载荷，既满足重载运输的承载要求，也能减少对路面的压强，适配厂区、堆场内部的非高等级路面通行。车桥位置的悬架安装座做了加强筋补强，避免重载起步、紧急制动时的应力集中导致焊缝开裂，底盘尾部的灯具安装位、反光标识粘贴区域都做了平面预留，符合机动车运行安全技术条件的相关要求。设计过程中需要重点考虑的是载荷传递路径，集装箱的四个底角载荷通过转锁传递到车架的四个锁座位置，再通过纵梁分散到整个车架结构，最终通过悬架传递到车桥、轮胎，因此锁座位置都做了双层板补强，避免局部应力过大导致结构变形。车架前端的牵引销安装位同样做了加强结构，保证与牵引车头对接时能传递足够的牵引力与制动力，不会出现牵引销脱落的风险。侧面的防护栏安装支架采用螺栓连接的方式固定在纵梁侧面，既方便后期磕碰损坏后的更换维护，也能满足侧面防护的强度要求，防止行人、非机动车卷入车底。底盘上预留的制动气路安装支架，能适配常规的双回路气压制动系统，储气筒、制动阀类元件都能找到对应的安装位置，不需要后期在车架上额外打孔焊接，减少对车架母材强度的破坏。

　　这类底盘结构除了常规的公路集装箱运输用途，也可经过小幅改装后用于场站内部的集装箱短驳转运，或者搭载定制化箱体作为专用作业车的承载底座，框架式的结构本身具备很强的拓展性，只要在横梁上预留通用安装孔位，就能适配不同上装的安装需求。建模过程中需要严格把控各安装位的形位公差，尤其是牵引销中心到各车桥的距离、转锁的位置度，这些参数直接影响实车装配后的行驶稳定性与集装箱吊装的对位效率，若转锁位置偏差过大，会出现集装箱无法顺利落锁的问题，直接影响现场作业效率。车桥与悬架的匹配设计也需要结合承载吨位做参数校核，板簧的刚度、减震器的阻尼参数都要和30吨的额定载荷匹配，避免重载时悬架压并或者空车行驶时颠簸过于严重。车架的电泳涂装工艺预留间隙也在结构设计时做了考虑，型材之间的间隙足够让电泳液顺利流通，保证整个车架的防腐性能，延长户外使用的寿命，毕竟这类运输装备常年在户外作业，风吹雨淋的工况下防腐性能直接决定了设备的使用年限。
