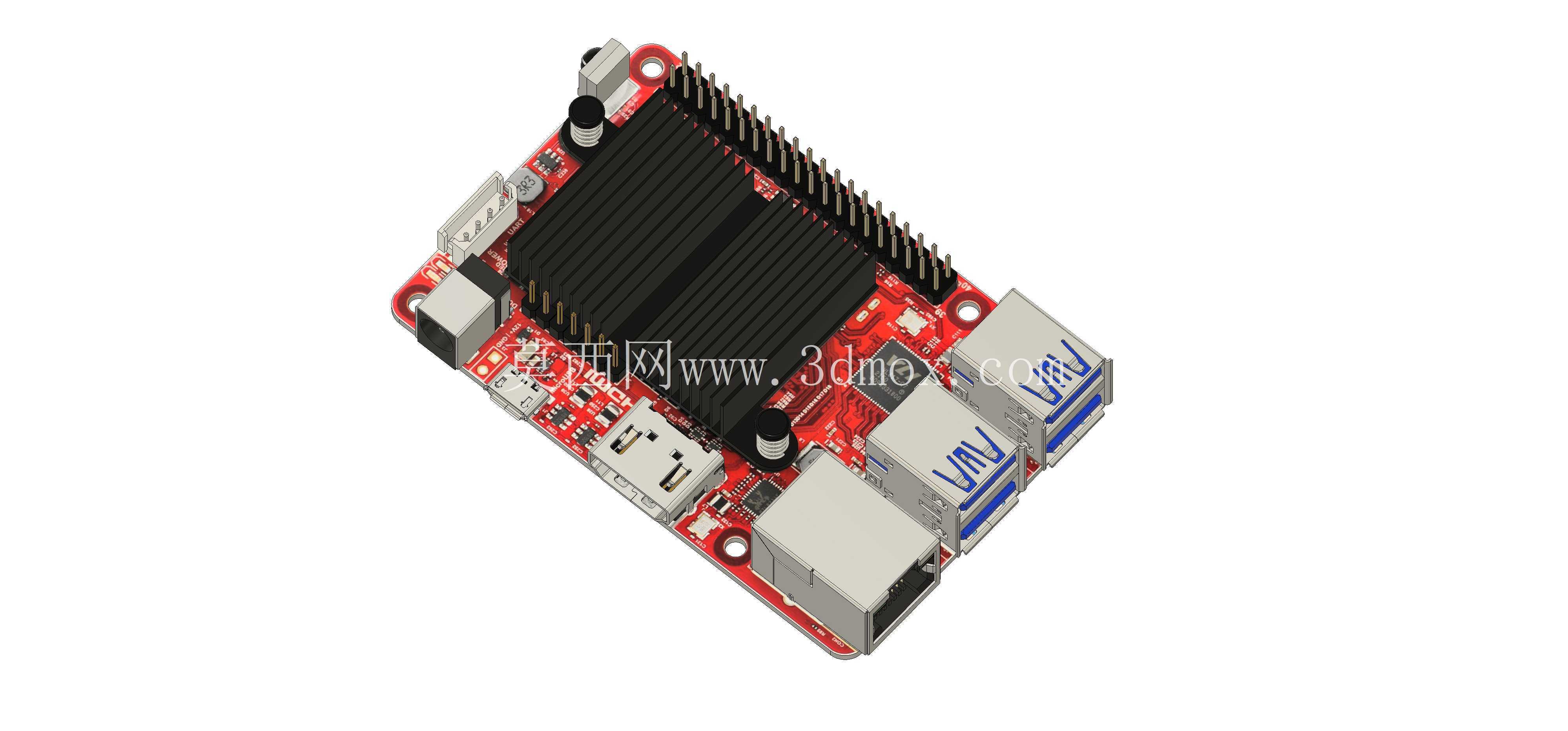

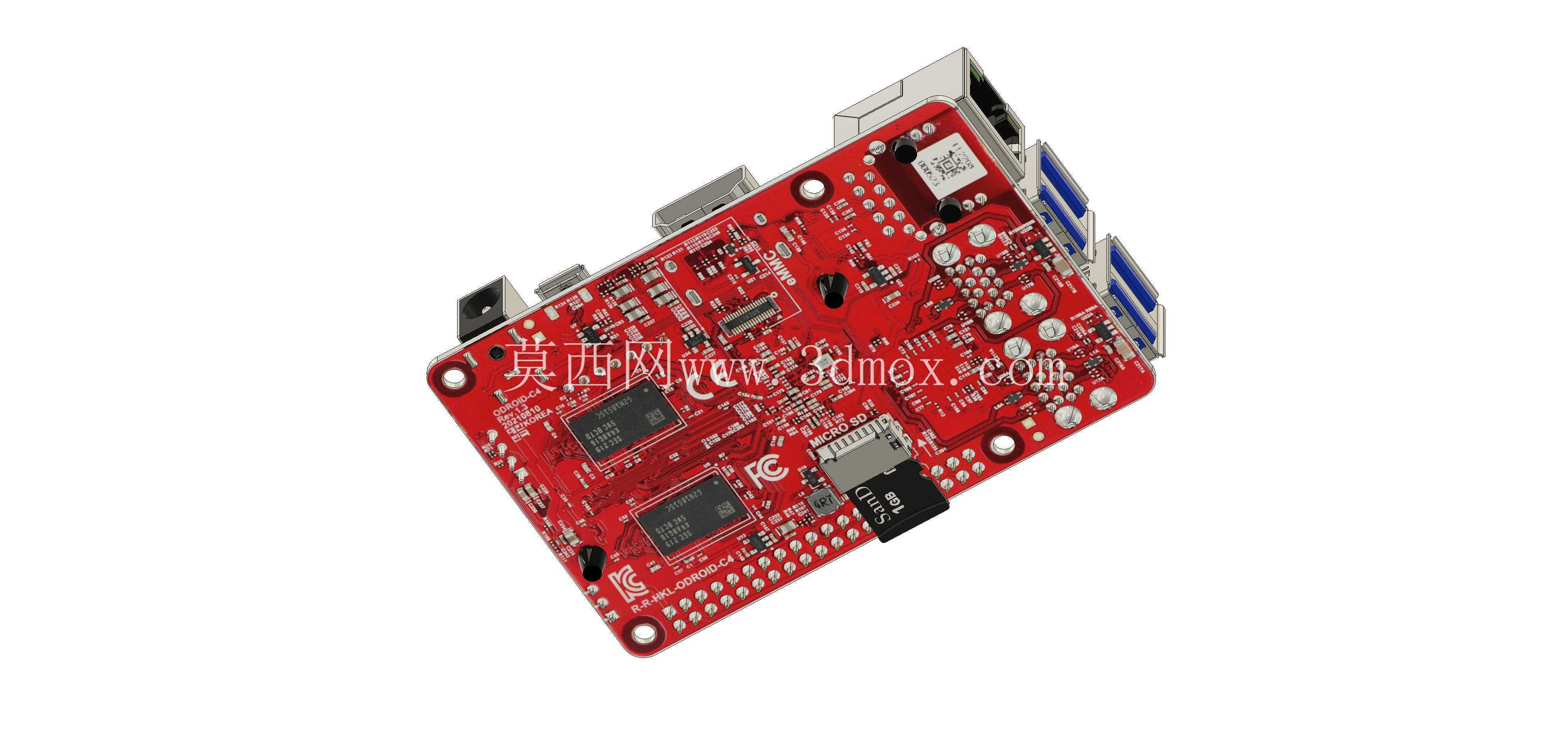

Odroid-C4单板计算机结构三维建模

　　在嵌入式开发与小型智能设备的结构适配工作中，单板计算机的精准三维模型是开展外壳设计、安装布局、散热系统匹配的核心基础，本次建模的Odroid-C4开发板结构，完全围绕实际工程应用中的装配需求展开，还原了硬件的全部结构细节与安装边界。从实际应用场景来看，这类高性能单板计算机常被部署在边缘计算节点、智能工控终端、多媒体播放设备、小型物联网网关中，很多场景下需要将开发板集成到定制化的设备壳体内部，还要匹配外接接口的开孔位置、散热模组的安装空间、固定柱的孔位坐标，如果没有精准的三维模型，结构设计阶段很容易出现接口错位、散热件干涉、固定孔不对中的问题，直接打样会造成不小的物料与时间成本损耗。

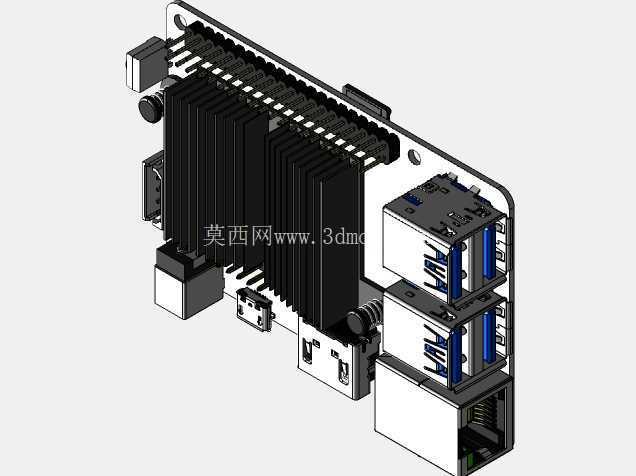

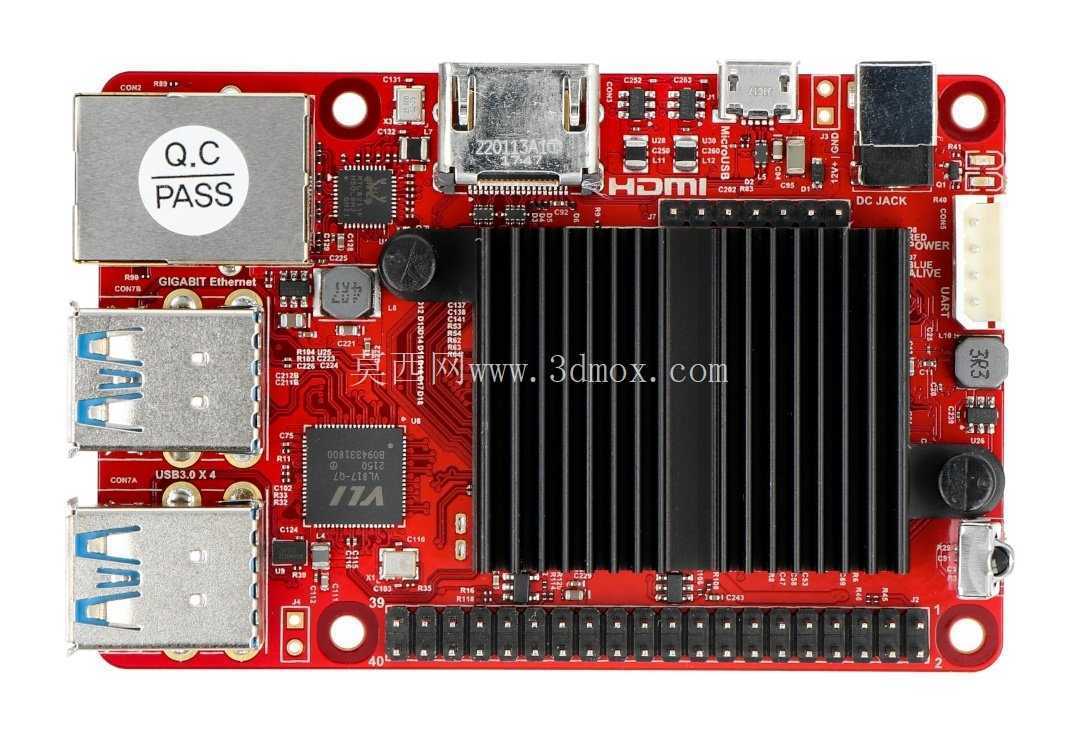

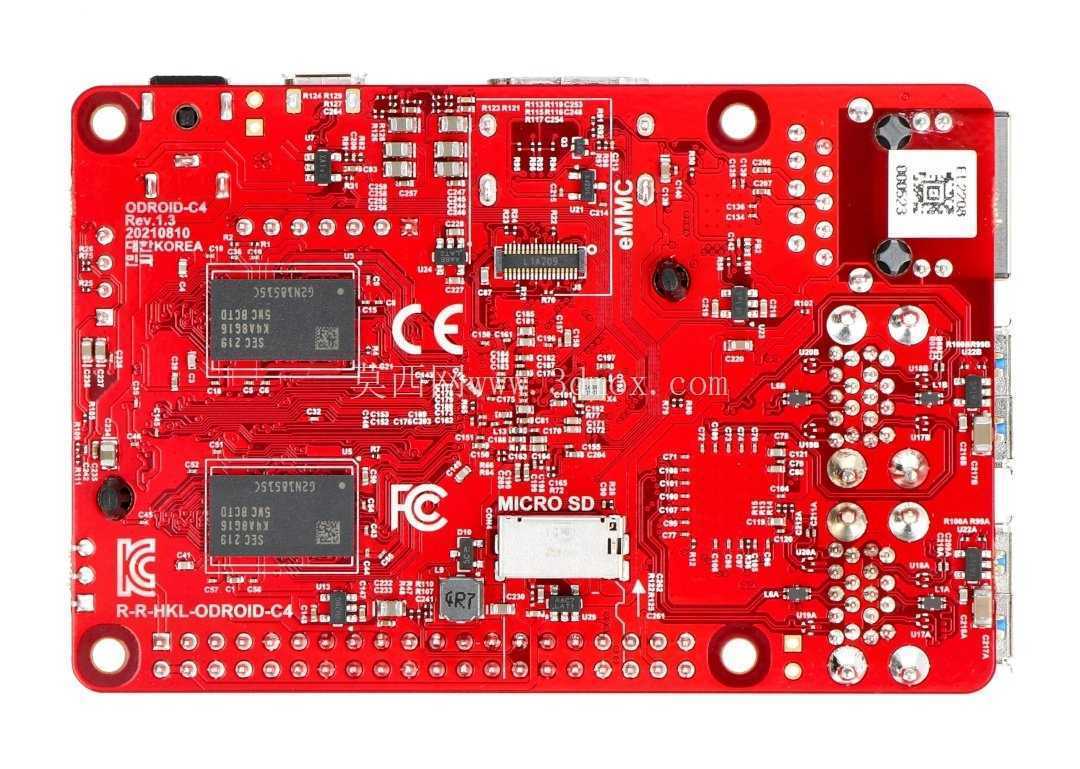

　　建模过程中首先对齐了官方硬件的外形尺寸基准，整个板卡的长宽轮廓、板厚都严格参照实际硬件的测量值与公开硬件规格设定，板边的安装定位孔位置、孔径大小都做了精准还原，四个角的固定孔可以直接匹配M2.5规格的铜柱或者螺丝，在做设备内部安装布局的时候，可以直接调用模型的孔位特征来设计设备底壳的固定柱位置，不需要反复核对二维图纸的尺寸标注。板载的所有接口结构都做了完整还原，包括以太网接口的金属屏蔽壳轮廓、USB接口的分层结构、HDMI接口的外形与插接口深度、电源接口的位置与凸起高度、GPIO排针的针脚间距与整体高度，这些接口的尺寸精度直接决定了设备外壳的开孔位置是否准确，比如USB3.0接口的蓝色胶芯位置、接口突出板面的高度，都按照实际硬件的尺寸做了还原，设计外壳的时候可以直接通过模型的外轮廓来生成开孔的拉伸切除特征，避免出现接口插不进去或者开孔过大漏缝的问题。散热结构是这类单板计算机建模中需要重点关注的部分，板载的主散热片采用了鳍片式结构，建模时还原了每一片鳍片的厚度、间距、整体高度，以及散热片与核心芯片的接触位置，同时还原了板上其他发热元件的位置与高度，在做整机散热设计的时候，可以直接基于这个模型来评估风道走向，判断是否需要额外加装风扇，或者调整散热片的尺寸来适配封闭壳体内部的散热空间，避免散热片与壳体顶盖发生干涉。板上的其他元器件也做了符合工程需求的简化还原，包括电容、电阻、按键、接口插座的高度与占位，不需要还原元器件的内部细节，只需要保证所有元件的最高高度、占位轮廓与实际硬件一致，这样在做结构干涉检查的时候，就能快速判断壳体内侧的加强筋、固定柱会不会和板上的元件发生碰撞，比如板载的DC电源接口旁边的电解电容高度较高，设计壳体的时候就要避开这个位置做结构，不然装配的时候会压到电容造成硬件损坏。

　　建模时还考虑了不同设计软件之间的装配适配性，所有特征都采用了实体建模方式，没有碎面或者非流形几何问题，导入到常用的机械设计软件中都可以直接进行编辑、装配、出工程图，不管是做3D打印的定制外壳，还是做注塑模具的结构设计，都可以直接调用这个模型作为板卡的占位参考，不需要重新测绘板卡尺寸。在实际的项目开发中，很多开发者做定制外壳的时候都是靠手动卡尺测量，很容易出现尺寸误差，尤其是排针、接口这类有公差要求的部位，手动测量的误差往往会导致最终装配失败，而精准的三维模型可以直接在软件中完成全部的干涉检查与尺寸匹配，把所有装配问题在设计阶段就排查掉，大幅缩短开发周期，减少打样迭代的次数。

　　另外板卡上的固定孔位除了四个角的主安装孔，还还原了板上其他辅助定位的孔位特征，在做特殊安装场景的设计时，比如把开发板垂直安装在设备侧壁，或者叠加安装扩展板的时候，都可以通过这些孔位来设计固定结构，保证安装的稳定性。接口部分的建模还考虑了插头的插拔空间，比如每个USB接口外侧预留了足够的插头插入空间，在设计外壳的时候，不仅要对准接口开孔，还要保证开孔外侧有足够的空间容纳USB插头的握持部分，模型中可以直接测量接口到板边的距离，结合常用插头的尺寸来计算外壳的壁厚与开孔外侧的沉台深度，保证插头可以完全插到位，不会因为外壳干涉导致接触不良。
