Arducam16MP广角USB摄像头结构设计

　　在做嵌入式视觉采集项目的结构适配时，这款1600万像素广角USB摄像头的三维结构是很有参考价值的，不少做自助终端、工业视觉初检、智能交互设备的工程师，都需要提前确认这类模组的安装边界与结构干涉情况，避免后期打样后出现装不上、镜头视场被遮挡的问题。先从实际应用场景来说，这类模组常被嵌入到自助收银设备的扫码识别区、工业流水线的简易外观检测工位、智能门禁的人脸采集端、教育类机器人的视觉交互模块里，不需要额外做复杂的驱动适配，USB接口直连主控就能输出图像数据，对快速搭建原型的项目来说适配成本很低。从功能特性上看，这款模组搭载的广角镜头能覆盖更大的视场角，在有限的安装距离内可以采集到更宽范围的画面，适合近距离大视场的采集需求；板载的图像处理电路能直接完成感光信号的转换输出，不需要额外搭配解码板，背面的散热结构是针对长时间连续工作设计的，在室温环境下连续运行数小时，板卡核心区域的温度能控制在元器件允许的工作范围内，不会出现因为过热导致的画面噪点增多、掉帧的问题。再说到设计思路，整个模组采用双层板？

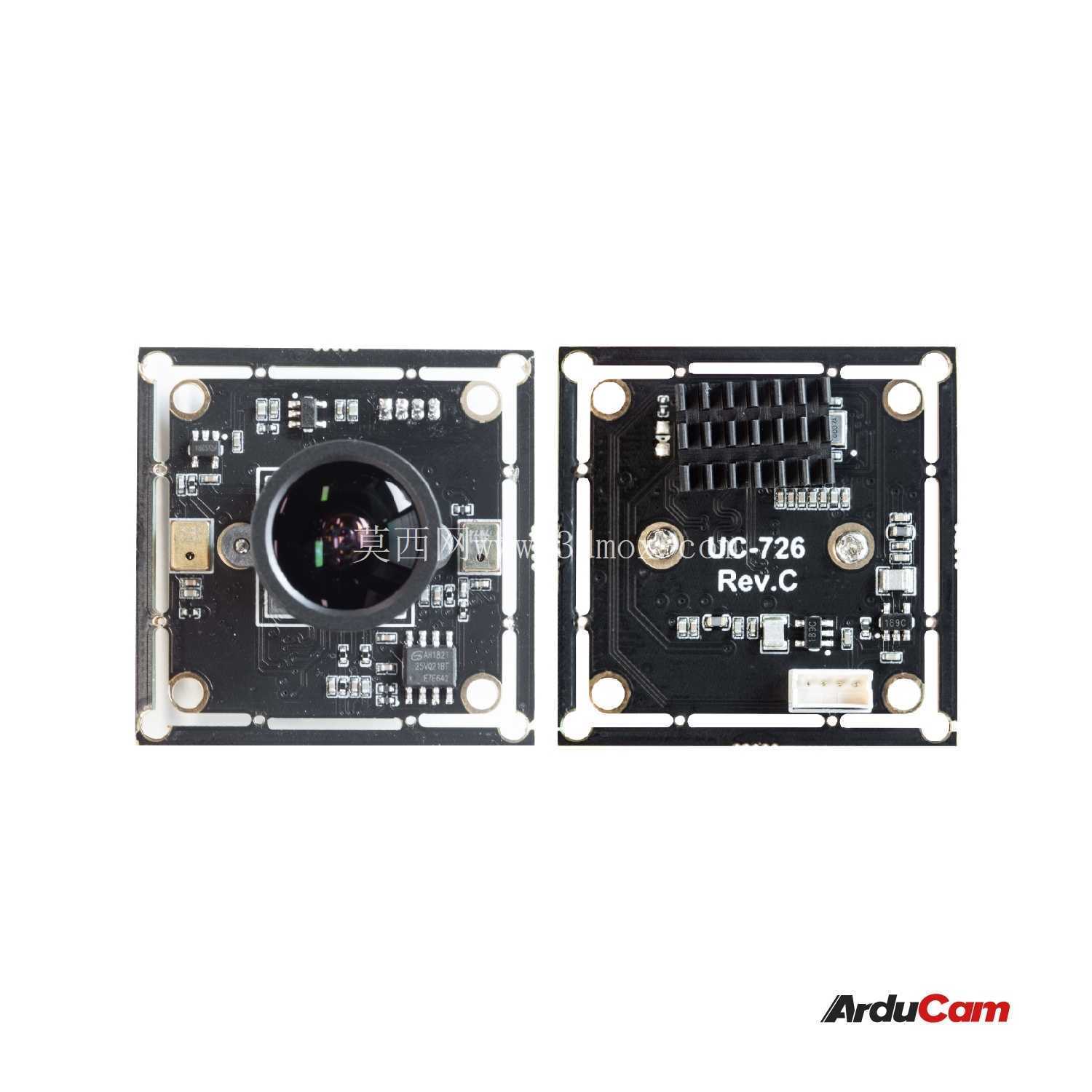

　　不对，看结构是单块PCB板的布局，正面中心位置固定镜头组件，周围排布被动元器件与麦克风拾音单元，背面核心处理芯片位置贴装了散热格栅，板卡四个角设计了金属化安装孔，孔位的间距是按照常用的嵌入式安装标准做的，能直接配合铜柱固定在设备的内部安装支架上，不需要额外做转接板。镜头组件的突出高度是设计时需要重点关注的安装边界，做设备外壳开孔的时候，不仅要留出镜头本身的直径余量，还要考虑镜头视场角的遮挡问题，外壳开孔的倒角不能太大，不然会在画面边缘形成暗角；USB接口的出线方向是从板卡侧边引出，在结构排布时要预留出USB接头的插拔空间，或者提前焊好引线避免后期装配时干涉。板卡上的元器件排布都做了高度控制，除了镜头和背面的散热块之外，其余元器件的高度都控制在板卡平面2mm以内，在做内部堆叠的时候，只要给镜头和散热块留出对应的空间，其余区域可以贴近其他结构件布置，能有效压缩整个设备的内部空间占用。安装孔的位置做了对称设计，不管是正装还是反装都能适配不同的设备内部走线需求，板边的走线都做了避让处理，固定铜柱的位置不会压到板上的走线，避免装配时造成短路。

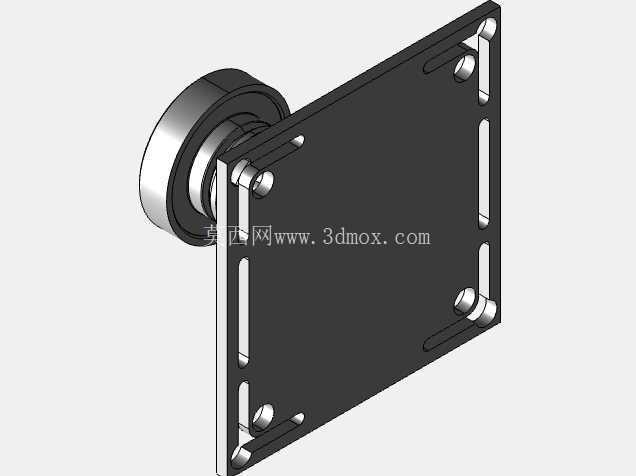

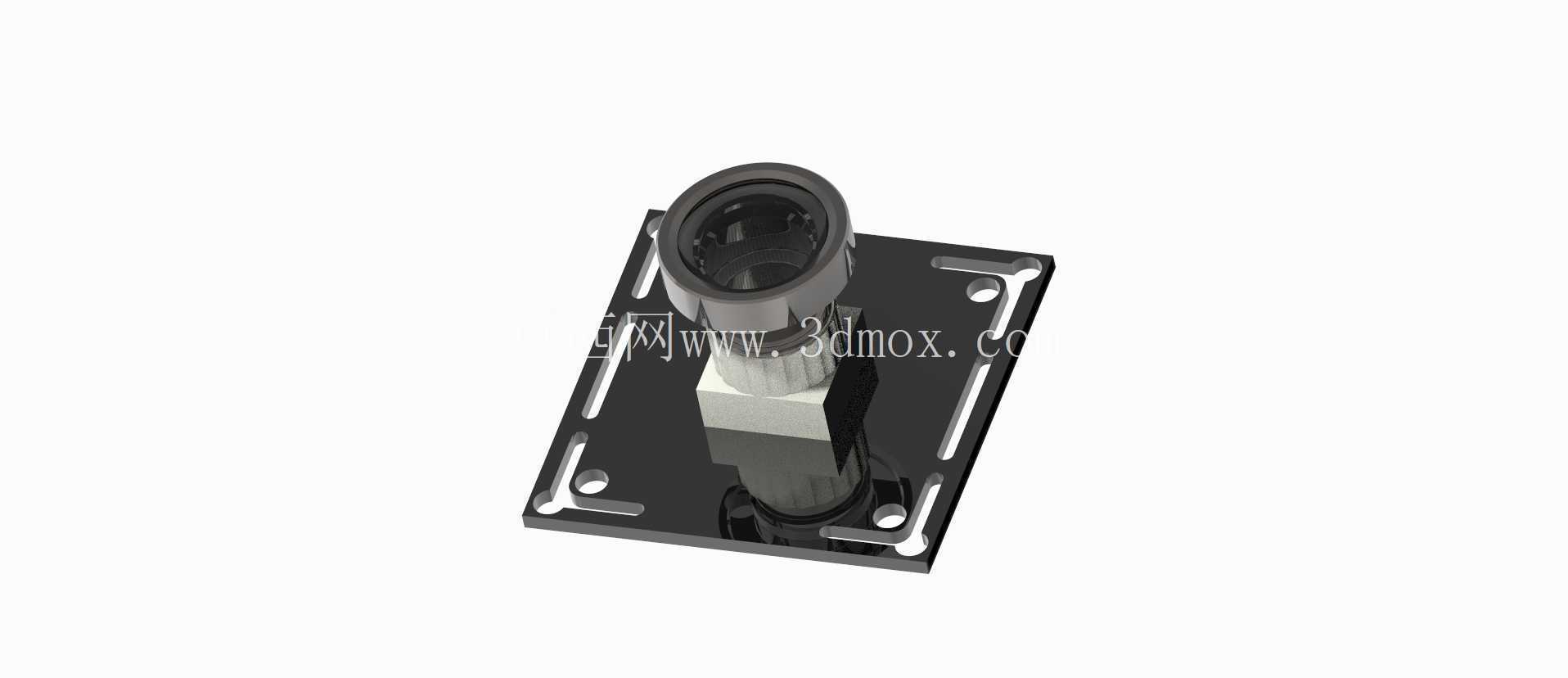

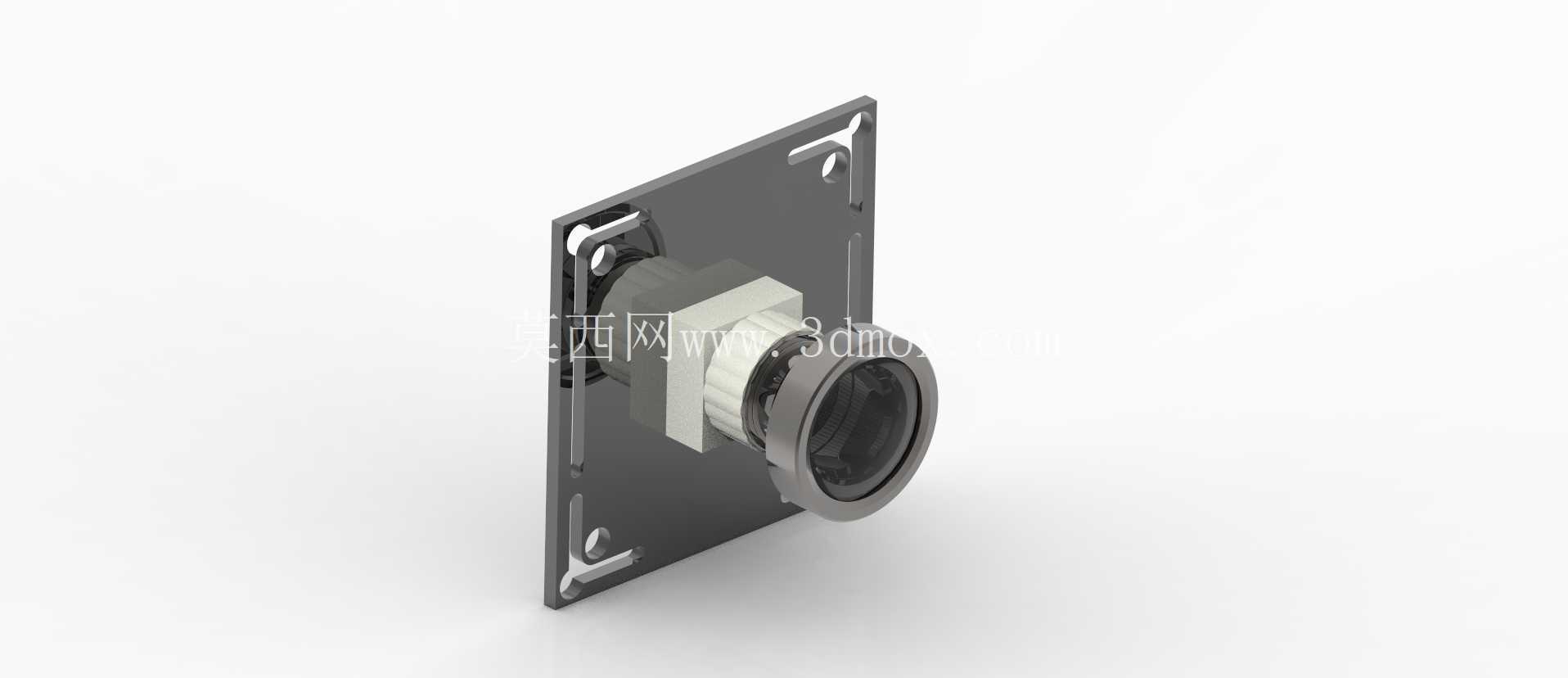

　　在做结构建模的时候，要重点还原镜头的光学中心位置，这个点是后期做视场角校准、安装位置定位的基准，一旦光学中心的位置偏了，后期做图像标定的时候会出现很大的误差；散热块的齿片方向也要和实际产品一致，因为齿片方向会影响空气对流的散热效果，如果建模时把齿片方向建反，模拟散热的时候得到的结果会和实际情况有偏差。另外板上的麦克风拾音孔位置也要准确还原，在做外壳开孔的时候要对应拾音孔的位置预留进音通道，不然会影响音频采集的效果。

　　很多工程师在选型这类摄像头模组的时候，容易只关注像素参数而忽略结构尺寸，比如镜头的突出高度会不会和外壳的透明视窗打架，散热块的位置会不会和其他板卡的元器件干涉，安装孔的间距能不能和现有支架匹配，这些细节如果不在三维建模阶段核对清楚，等到PCB打样、结构件加工完成后再发现问题，就会造成不小的成本浪费。这款模组的结构设计很紧凑，把图像采集、信号处理、音频采集的功能都集成在一块小板上，不需要额外搭配附属电路，对于空间受限的嵌入式设备来说是很合适的选型，在做结构适配的时候，只要把握好光学中心定位、安装孔位匹配、散热空间预留、视场无遮挡这几个核心点，就能顺利完成集成，不会出现结构上的问题。
