Acha粮食加工设备三维结构设计

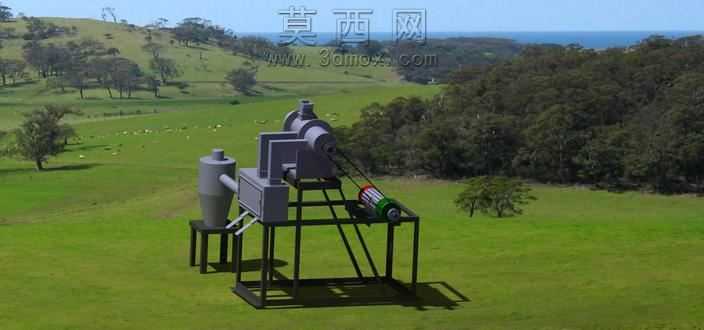

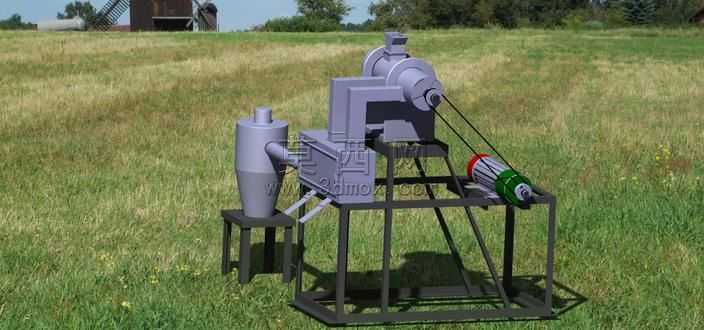

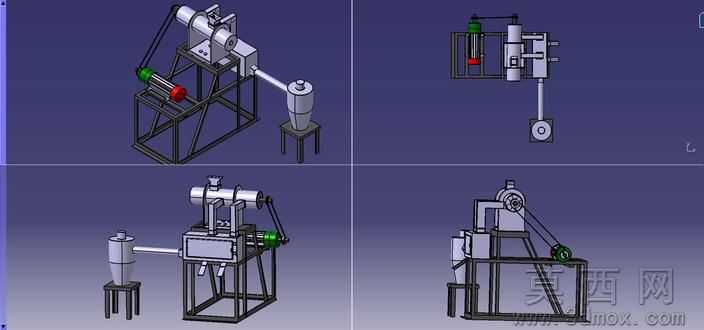

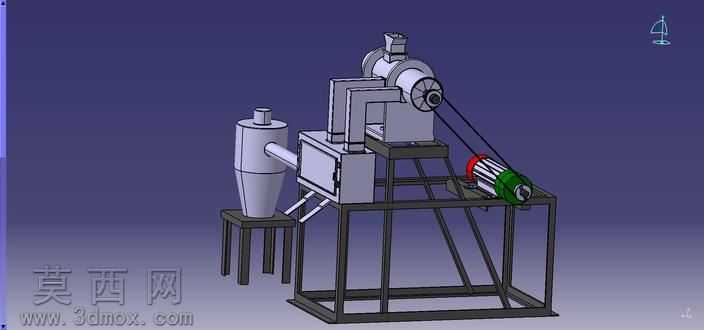

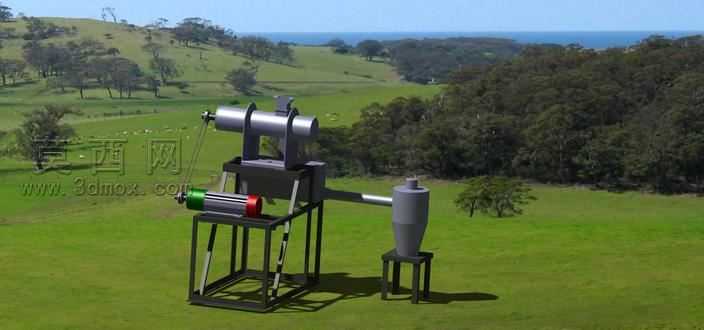

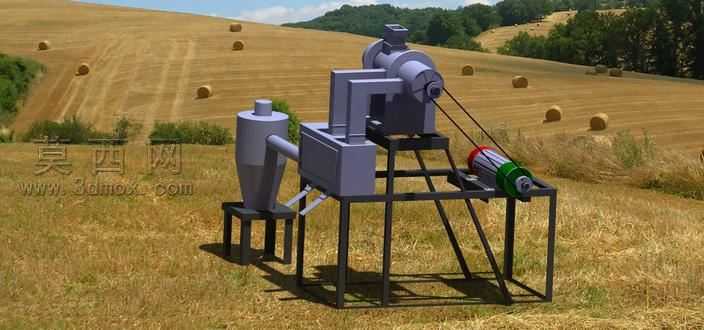

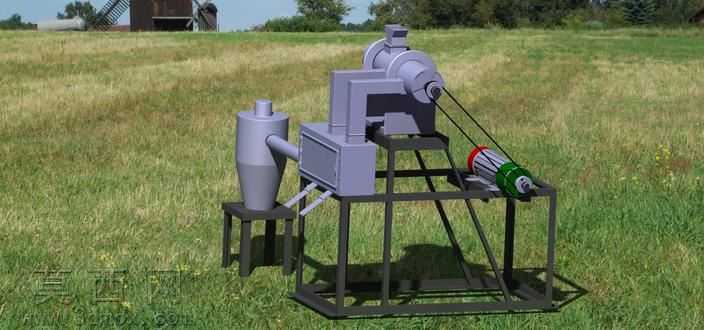

本作品为Acha加工机的三维数字化设计成果，整体建模过程遵循工业机械设计的严谨逻辑，先通过草图绘制完成核心部件的轮廓定义，再基于特征建模逐步搭建各功能模块。模型主体采用方钢焊接式机架结构，建模时严格还原了型材的截面尺寸与连接节点，机架的支撑斜杆布局经过受力合理性推演，通过三维装配约束确保各杆件的空间角度与实际加工工艺匹配，避免出现干涉问题。设备左侧设置锥底储料仓结构，建模时对仓体的锥度、出料口的衔接结构做了精细化处理，仓体与机架的连接支座、固定螺栓都按照标准件参数完成建模，还原了真实的装配关系。中部的加工腔体采用钣金折弯特征建模，腔体外部的加强筋、连接法兰都做了等比例还原，腔体与动力端的衔接部位做了密封结构的细节刻画，符合粮食加工设备的防漏料设计要求。动力端的传动结构包含带轮、传动轴、防护外壳等部件，带轮的轮槽尺寸、传动带的张紧结构都按照机械设计标准完成参数化建模，电机端的接线盒、散热筋等细节也做了完整呈现，电机与机架的安装座设置了可调式长孔结构，还原了实际设备的皮带张紧调节功能。渲染阶段采用户外草地环境作为展示场景，材质设置上区分了不同部件的质感：机架部分做了哑光黑漆的金属材质，储料仓与加工腔体采用哑光不锈钢材质，传动部件做了发黑处理的金属质感，皮带采用橡胶材质，电机外壳做了铸铁质感搭配局部的彩色标识漆。灯光设置采用自然光加环境补光的组合，清晰呈现出设备各部分的结构层次与空间关系，阴影效果自然柔和，能够直观展现设备的整体布局与各部件的相对位置。设计过程中充分考虑了粮食加工设备的实用性需求，整体结构紧凑，各功能模块布局合理，既保证了加工流程的顺畅性，也兼顾了设备维护、部件拆装的操作空间，三维模型完整还原了设备从进料、加工到出料的全流程结构逻辑，可用于设备的结构展示、工艺讲解以及后续的优化改型参考。
