紧凑型双口快充充电器三维结构设计

　　日常做消费电子周边结构设计时，这类紧凑型双口快充充电器是很常见的选型参考对象，先从实际应用场景说起，这类产品主要面向个人便携充电需求，覆盖手机、TWS耳机、轻薄平板、小型智能穿戴设备的日常补电场景，差旅携带时不会占用过多背包空间，桌面排布时也不会挤占插线板相邻插孔位置，是目前消费级充电配件里受众最广的品类之一。

　　从设备实际用途来看，这款双口充电器可同时支持USB-C与USB-A两种接口规格的设备供电，单口输出时可满足30W功率档位的快充需求，双口同时输出时会根据接入设备的功率需求动态分配输出功率，避免单口过载触发保护机制，日常使用中无需携带多个充电头，即可覆盖多数随身数码设备的充电需求，减少出行时的配件携带数量。

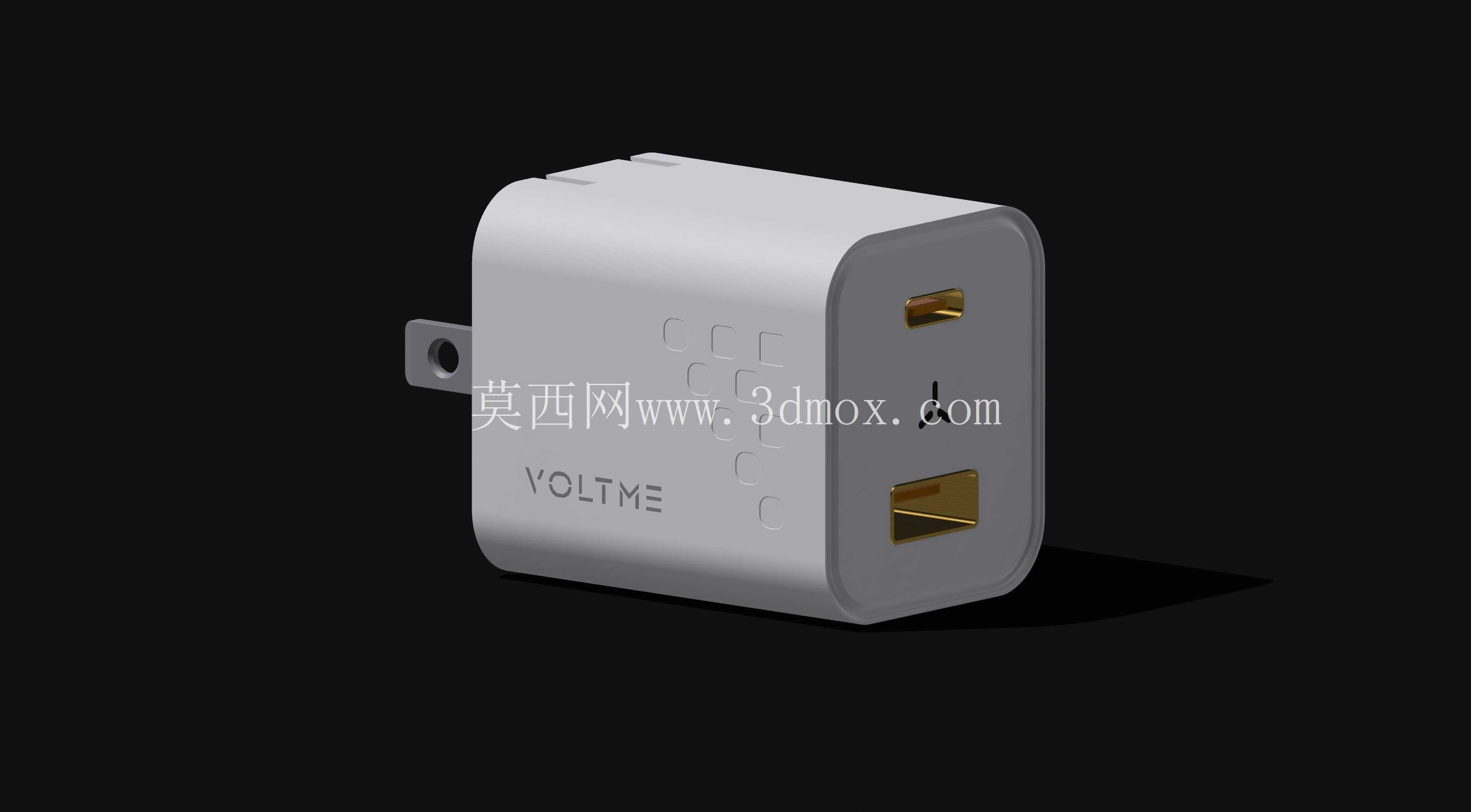

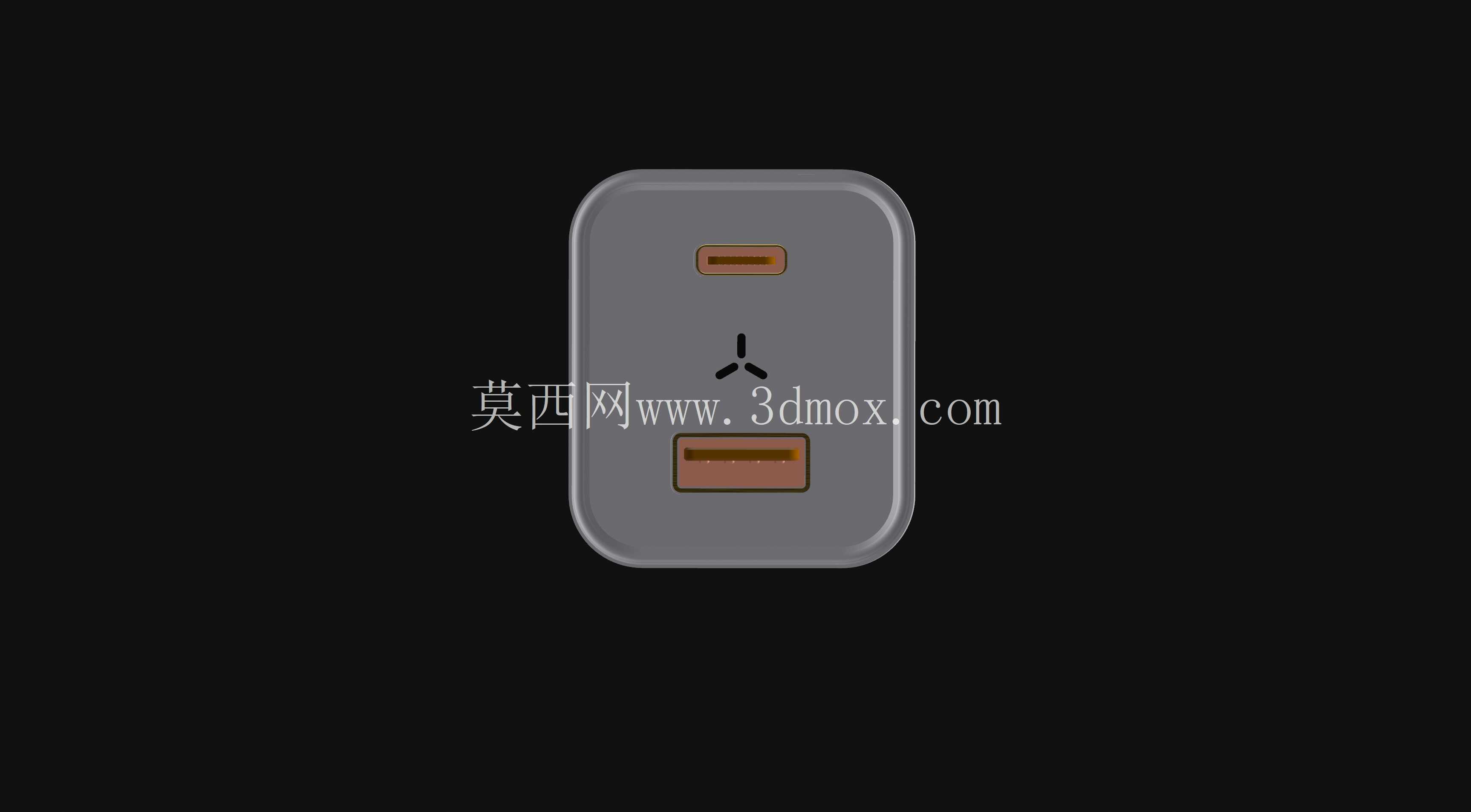

　　说到产品功能特性，首先是接口布局的合理性，两个输出接口布置在插脚对侧的端面上，接口之间预留了足够的插拔间隙，即使同时插入两个尺寸偏大的快充线材接头，也不会出现互相干涉无法插紧的问题；壳体表面做了细微的防滑纹理处理，插拔线材时手部施力不易打滑，插脚采用固定式国标扁插设计，没有折叠结构带来的旷量问题，长期插拔使用后插脚的连接可靠性更有保障，不会出现折叠结构常见的接触不良、插脚松动偏移问题。

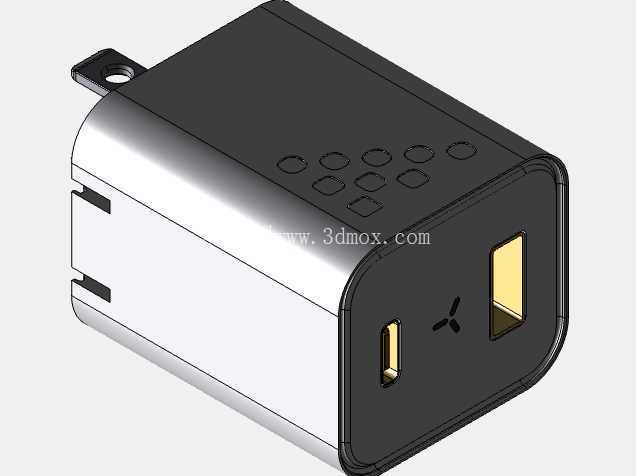

　　再讲产品设计思路，这类紧凑型快充头的核心设计难点是在有限的内部空间里完成高压侧整流、功率变换、协议识别、输出滤波等电路模块的排布，同时还要满足安规距离要求，避免高压侧与低压侧之间的爬电距离不足带来的安全隐患；壳体采用上下扣合的装配结构，扣合位置布置在壳体侧面的棱线位置，装配后合模线隐蔽，不会影响外观整体性，内部的功率器件与壳体之间预留了均匀的导热间隙，可通过壳体向外散出工作时产生的热量，避免长时间高功率输出时外壳局部温度过高。

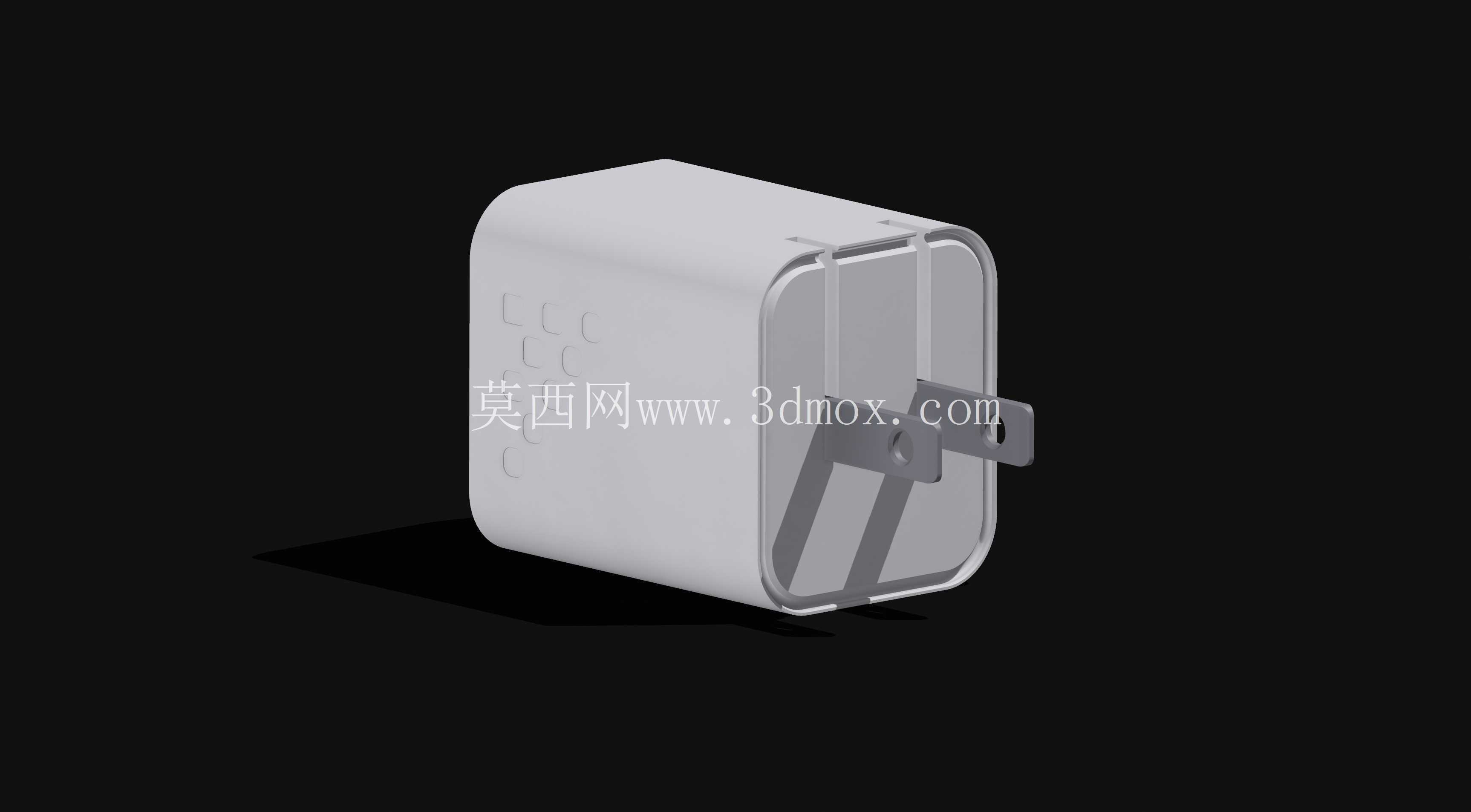

　　关于外形尺寸与安装边界，这款充电器的整体轮廓采用圆角立方造型，所有棱边都做了大圆角过渡处理，没有尖锐的棱角，握持插拔时的手感更舒适；插脚伸出长度符合国标插座的配合尺寸要求，插入墙面插座或插线板时的啮合深度足够，不会出现插接过浅容易松脱的问题；整体宽度控制在单孔插座位的尺寸范围内，插入多插孔插线板时，不会遮挡相邻的插孔位置，这点对桌面多设备同时充电的场景非常重要，很多大尺寸快充头就是因为宽度超标，插入后会占用两个插座位，造成插线板接口资源的浪费。

　　从结构设计的细节来看，壳体表面的品牌标识采用凹印工艺处理，长期使用摩擦也不会出现标识脱落的问题，接口内部的胶芯采用耐高温阻燃材质，反复插拔线材后也不会出现胶芯开裂、引脚变形的问题；壳体的壁厚设计均匀，注塑生产时不容易出现缩水、翘曲等成型缺陷，量产时的良率更易控制，内部的PCB板通过定位柱与壳体卡接固定，不需要额外打螺丝固定，既减少了装配工序，也避免了螺丝松脱带来的内部短路风险。

　　实际选型参考时，这类双口30W快充的结构方案很适合做衍生设计，比如更换外壳配色、调整表面纹理工艺，就可以快速适配不同品牌的外观需求，内部的电路排布方案已经经过空间验证，不需要重新做大的结构调整，就能快速完成新品的结构开发，缩短项目的研发周期；同时这种固定插脚的结构相比折叠插脚的方案，整体结构强度更高，抗跌落性能更好，日常使用中不小心从桌面滑落时，插脚部位不容易出现变形断裂的问题，产品的使用寿命更长。
