赛车钢管式焊接承载车架框架结构

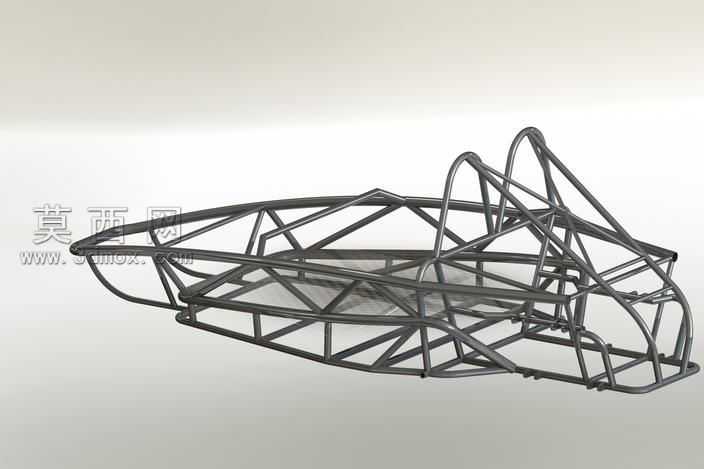

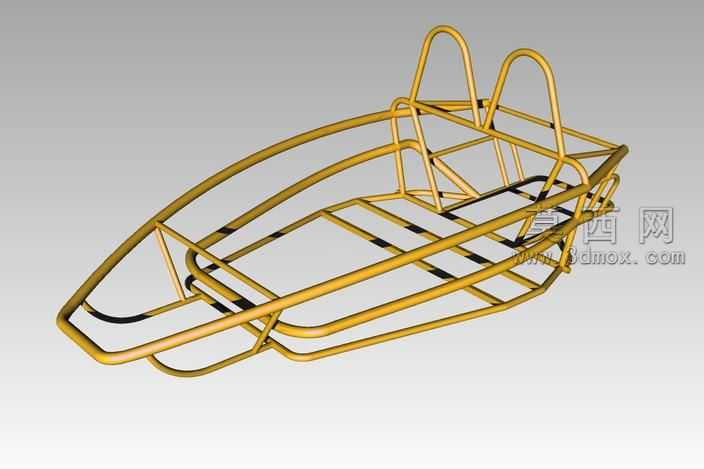

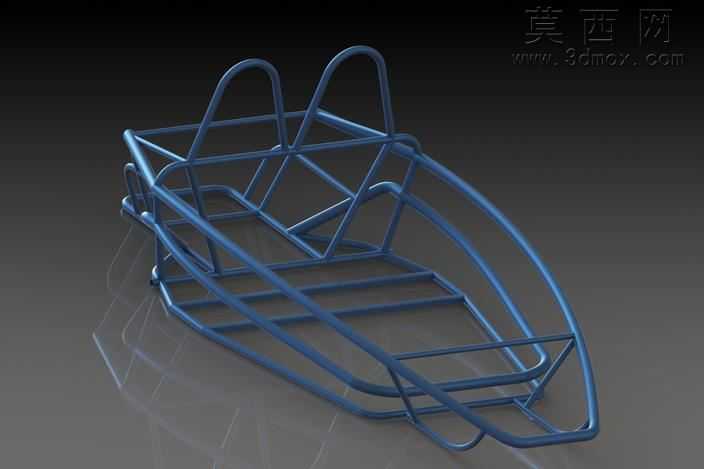

该作品为赛车钢管焊接式承载车架框架的三维建模成果，建模过程以空间桁架结构力学逻辑为核心依据，首先完成整车受力边界的定位锚定，依次标定出驾驶舱人机工程占位、动力总成安装点位、悬架连接硬点、碰撞溃缩预留区域的空间坐标，再通过三维草绘工具逐段绘制钢管的中心路径，所有路径节点均做平滑过渡处理，避免直角弯折带来的应力集中缺陷。建模阶段选用圆形截面焊件轮廓，按照不同受力区域的载荷需求匹配对应管径与壁厚参数，主承载纵梁、防滚环结构采用大直径厚壁钢管，侧向支撑、辅助加强结构采用小直径薄壁钢管，通过软件内置的焊件模块自动生成管件交接处的相贯线切口，还原真实焊接工艺的拼接精度，所有连接节点均做满焊结构的特征模拟，确保框架整体的结构连贯性。材质编辑阶段为钢管赋予哑光金属质感的低碳钢材质，调整表面粗糙度参数还原热轧钢管的原生肌理，对焊缝位置做细微的凹凸纹理处理，模拟手工焊接留下的自然焊道痕迹，同时为管件边缘添加轻微的倒角特征，避免模型边缘过于锐利失真。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射以凸显钢管的空间交错层次，辅助光源补亮底部暗部区域，背景选用浅灰色渐变背景突出框架本身的结构线条，通过透视角度调整完整展现车架从前部溃缩区、中部驾驶舱到后部动力舱的整体结构走向。设计思路上严格遵循轻量化与高刚性的平衡原则，通过三角形桁架排布方式最大化结构抗扭刚度，在满足碰撞安全、安装点位精度要求的前提下尽可能减少冗余管件，既控制整体框架重量，又保证各受力路径的载荷传递效率，可作为赛车底盘设计、焊接结构学习的参考案例，帮助学习者掌握空间框架类焊件的建模逻辑、结构受力排布思路与金属焊件的材质渲染技巧。
