SteinbergUR22mkII外置音频接口结构设计

　　在个人音乐工作室、小型播客录制点、户外移动录音场景以及桌面级音频制作工位中，这类双输入双输出的USB外置音频接口是连接拾音设备、监听设备与计算机的核心中转硬件，承担着模拟音频信号与数字信号双向转换的核心职能，是民用级到准专业级音频制作链路里不可或缺的硬件节点。从结构设计层面拆解这款设备，整体采用方正的矮长方体机身布局，外壳主体使用哑光黑色工程塑料作为基础承载结构，前面板区域搭配银灰色金属拉丝质感的装饰与功能集成面板，两种材质的拼接既兼顾了机身重量控制，也通过金属材质提升了前面板接口区域的结构强度，避免频繁插拔线材导致的接口松动、壳体开裂问题。

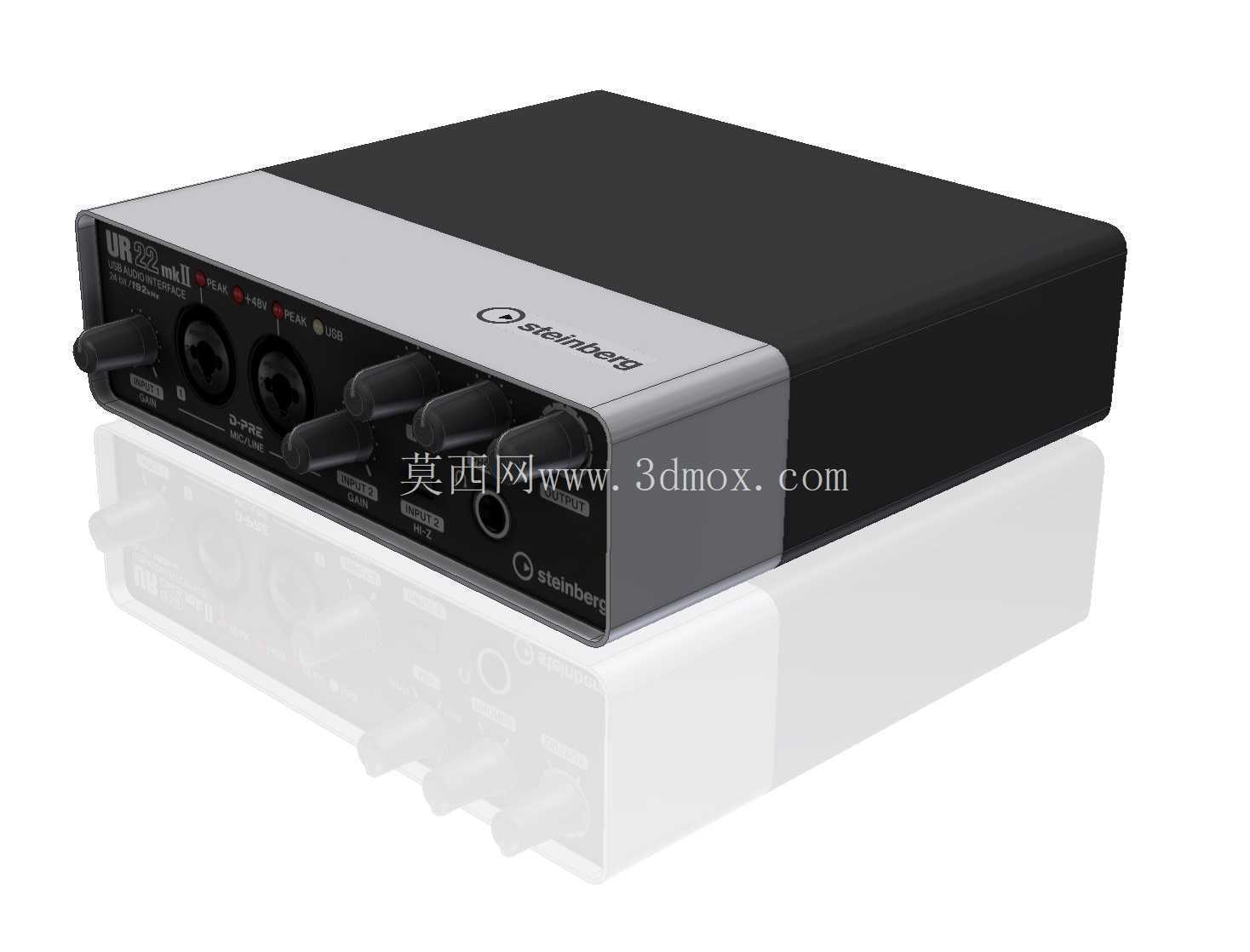

　　前面板的接口布局遵循操作优先级逻辑排布，最左侧设置两个复合卡农与6.35mm大三芯的输入接口，可直接接入动圈麦克风、电容麦克风或者高阻乐器信号，接口旁对应设置增益调节旋钮、信号状态指示灯，方便使用者在坐姿操作时快速观察信号状态、调整输入增益，无需侧身查看机身背部。输入区域右侧依次排布耳机输出接口、耳机音量调节旋钮、输出总音量旋钮，所有旋钮采用带防滑纹理的圆柱形设计，旋钮旋转阻尼适中，既不会因为轻微触碰导致音量偏移，也能保证调节时的手感反馈清晰。机身背部则集中布置了USB2.0数据接口、左右声道平衡输出接口、电源相关组件，背部接口全部采用下沉式布局，插入线材后线材插头不会突出机身过多，能够适配桌面靠墙摆放的安装场景，减少背部空间占用。

　　从安装边界来看，这款设备的机身厚度控制在4cm以内，宽度与长度适配标准桌面置物架的层板尺寸，底部预留了防滑胶垫的安装位置，放置在光滑桌面时不会因为线材拖拽产生位移，同时机身底部预留了均匀的散热间隙，长时间连续工作时内部电路产生的热量可以通过自然对流散出，无需额外加装散热风扇，避免了风扇运转产生的底噪干扰音频信号。设计过程中充分考虑了桌面级音频设备的使用痛点，将所有需要频繁操作的控件全部布置在前面板，背部仅保留固定连接的线材接口，减少日常使用时的转身操作频次；金属前面板的厚度经过反复验证，既能够承受日常插拔线材的侧向力，也不会因为金属壳体过厚导致整机重量超标，提升移动携带的便利性。接口内部的固定结构采用内嵌式金属衬套设计，与塑料壳体之间设置加强筋连接，相比纯塑料接口固定结构，能够承受更大的插拔力，延长设备的接口使用寿命。信号指示灯采用低亮度暖色调设计，在暗光的工作室环境中不会产生刺眼的光污染，同时也能清晰指示48V幻象电源开关状态、信号峰值状态，方便使用者快速判断设备工作状态。机身的边角全部做了小半径圆弧过渡处理，没有尖锐的直角结构，移动搬运时不会划伤桌面或者磕碰使用者，也避免了边角处应力集中导致的壳体摔裂问题。

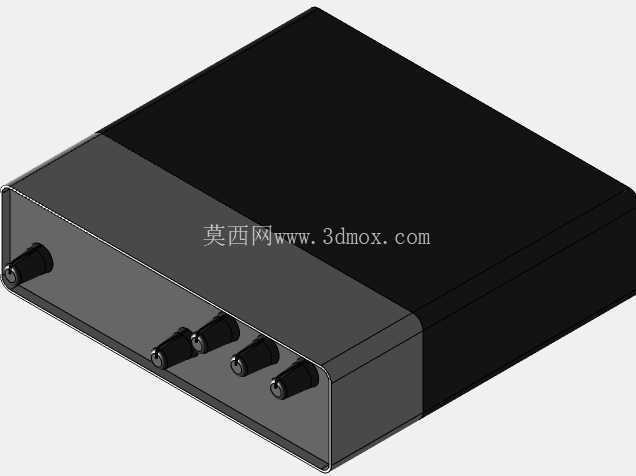

　　这类音频接口的三维结构建模，需要重点把控各个接口的安装位置公差、旋钮的操作空间预留、壳体拼接处的止口结构设计，确保实际生产装配时各个部件能够精准契合，前面板的金属件与塑料壳体之间的缝隙控制在均匀的0.2mm以内，既保证外观的精致度，也避免缝隙过大导致灰尘进入设备内部。建模过程中还需要考虑内部电路板的安装空间，各个接口与电路板的连接位置要预留足够的焊盘空间，旋钮对应的电位器安装柱要与壳体上的旋钮孔保持同轴，避免旋钮旋转时出现卡滞、偏心的问题。对于需要将这类设备集成到桌面音频机架、定制工作室工作台的结构设计人员来说，精准的三维模型可以直接用于安装位的开孔设计、机架固定支架的适配设计，提前模拟设备接线后的空间占用，避免实际安装时出现线材弯折半径不足、接口被其他设备遮挡的问题。
