七针杜邦连接器半透明外壳结构设计

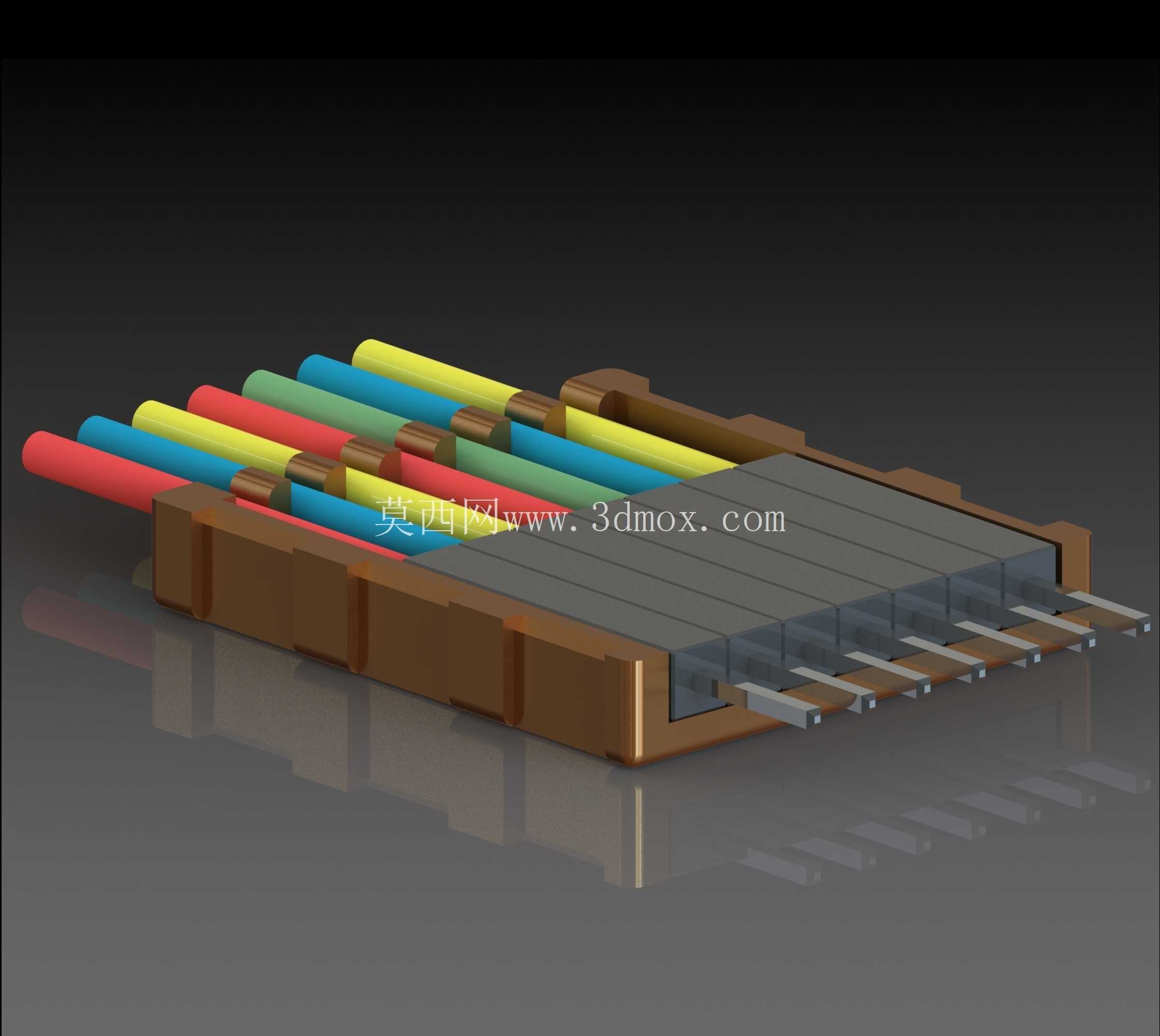

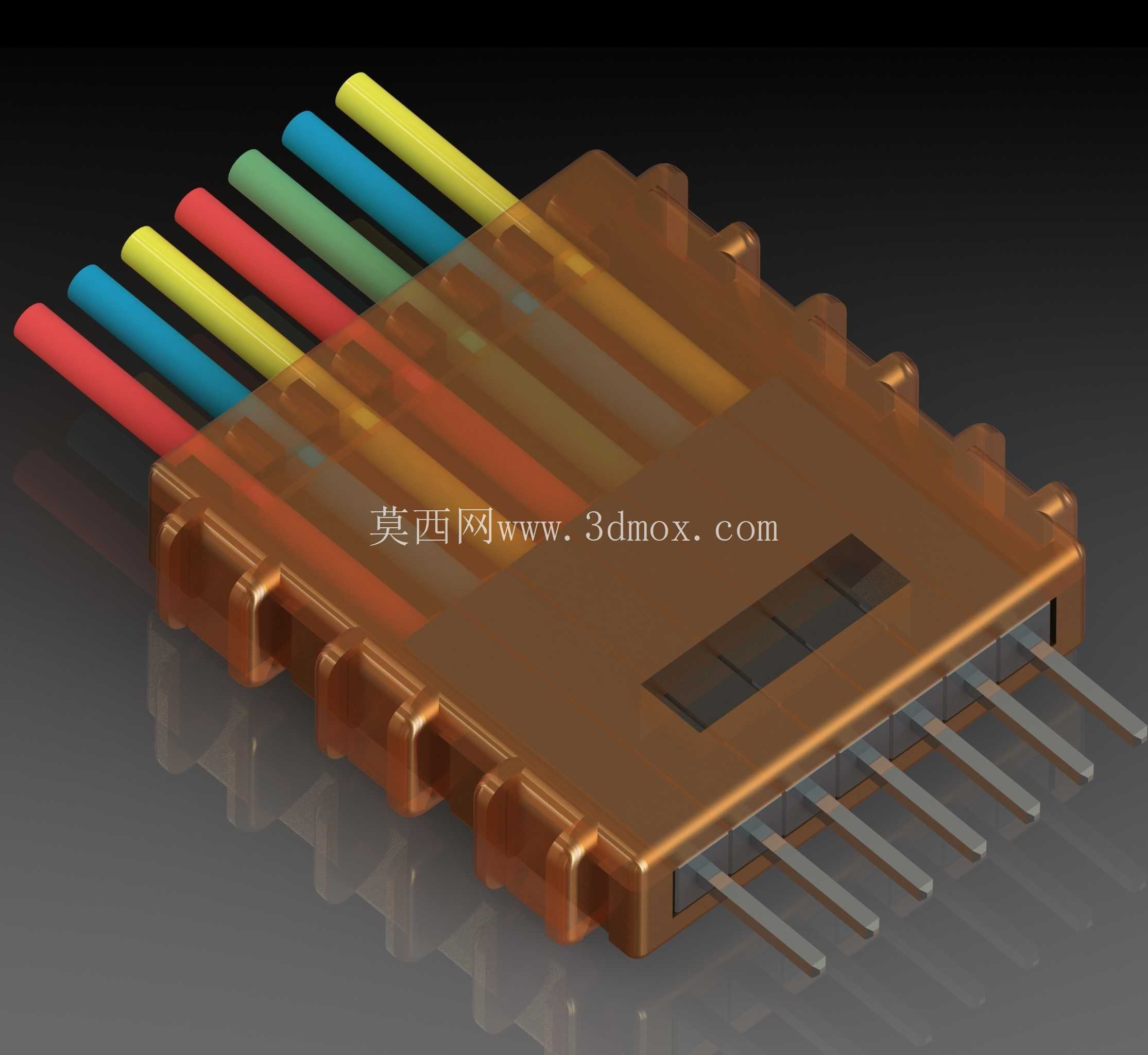

　　这款七针杜邦连接器外壳，主要面向低压弱电信号传输场景的线束端接需求，常见于实验台架接线、小型工控设备内部信号布线、消费电子内部排线转接、3D打印自制设备的线束接驳等场景，用来替代常规市售杜邦接插件外壳在定制化布线场景下的适配不足问题。从结构设计来看，外壳采用半透明棕褐色材质设计，并非单纯为了外观效果，实际使用中可以直接观察内部插针的插入深度、线芯压接位置是否到位，避免出现插针歪斜、压接虚位导致的接触不良问题，这一点在多芯线束批量压接装配时能大幅降低排查难度，不用反复拔插外壳检查内部插针状态。

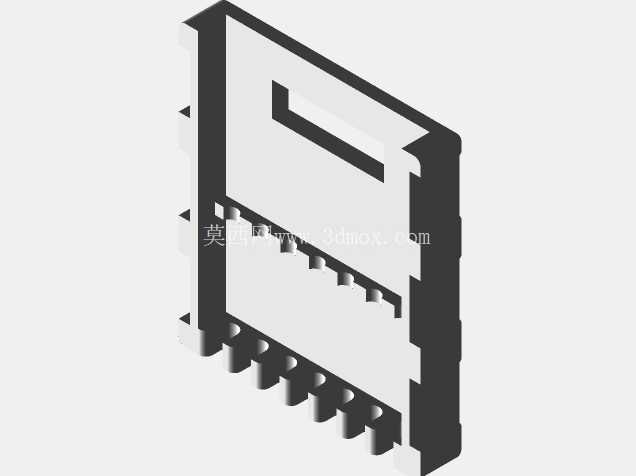

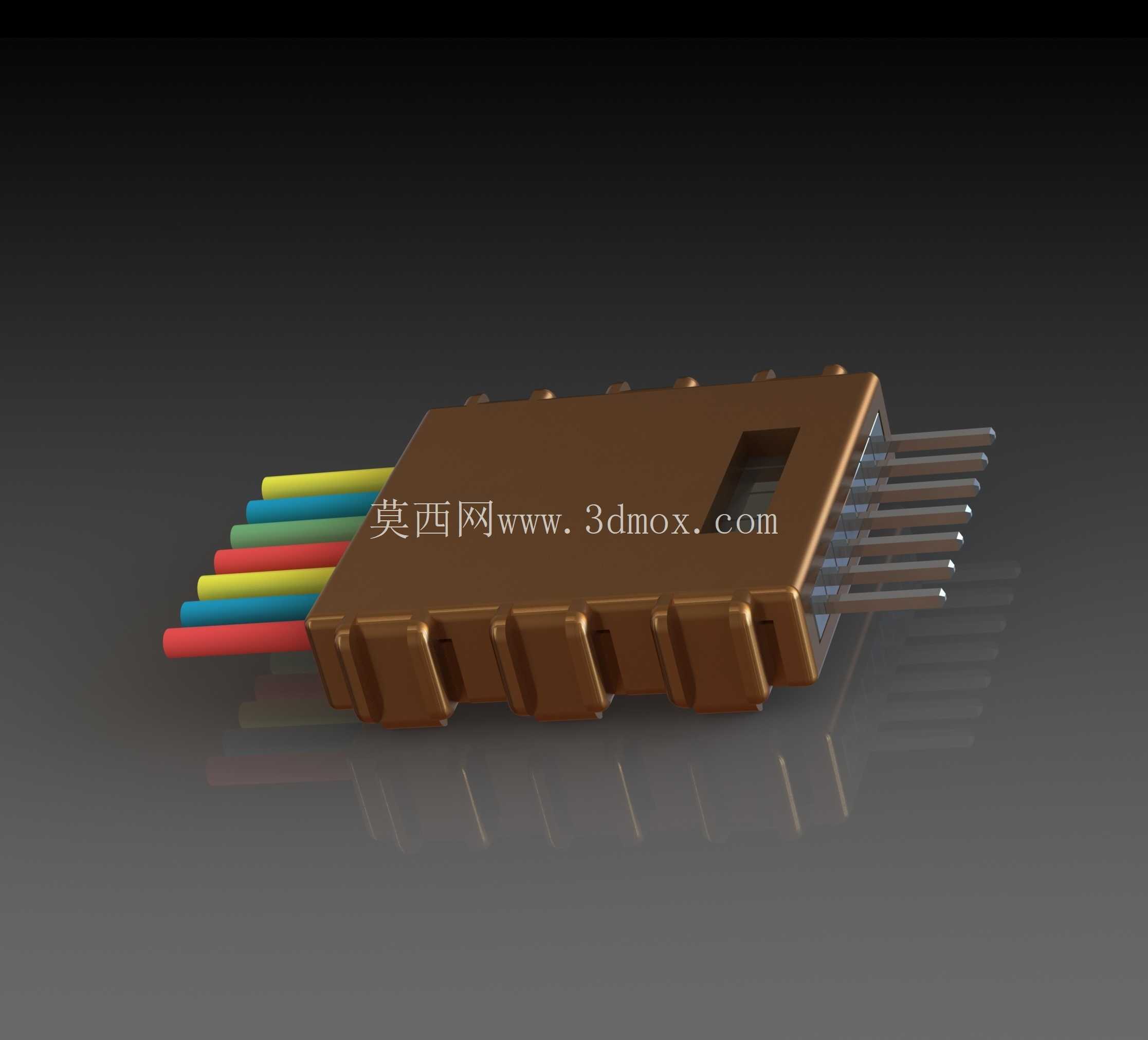

　　外壳本体的侧边做了连续的凹凸防滑筋结构，手指捏持拔插时能提供足够的摩擦力，即使在设备内部狭窄空间单手操作，也不容易出现打滑脱手的情况，筋位的高度控制在0.8mm，既不会因为凸起过高占用额外安装空间，也能保证足够的防滑接触面积。插针导向槽的设计做了渐进式导入结构，插针从尾部穿入时，入口处做了15度的倒角导向，即使插针存在轻微的位置偏差，也能顺着倒角滑入对应的定位槽内，每个针槽的宽度公差控制在0.1mm以内，既能保证插针插入后不会出现横向晃动，也不会因为公差过紧导致插针插入阻力过大，压接时出现针体弯曲的问题。

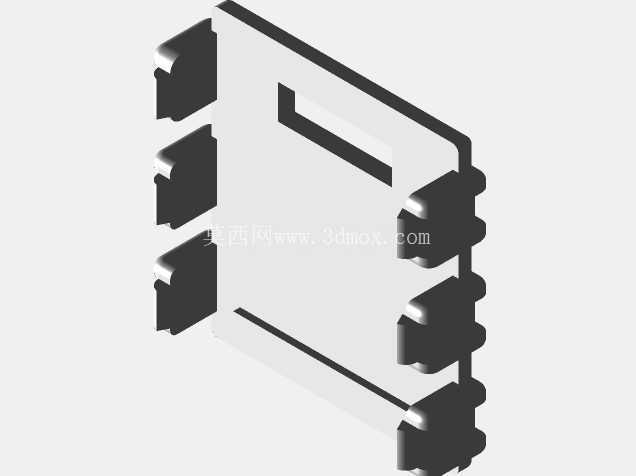

　　从安装边界来看，这款外壳的整体宽度适配标准2.54mm间距的杜邦插针，七针并排的总宽度控制在17.8mm，厚度方向从插针焊接面到外壳顶面的高度为6.2mm，在PCB板上安装时，不会和周边高度5mm以内的电容、电阻等贴片元件产生干涉，尾部的线束入口做了圆弧过渡，线束弯折时不会被外壳边缘割伤线皮，常规适配22AWG到26AWG的多股电子线，线皮外径在1.2mm到1.8mm之间都能顺利穿入。外壳两侧还预留了可选的锁扣卡位，如果需要更高的连接可靠性，可以在对应位置加装自锁卡扣，插入排针后卡扣会卡在排针座的凸台上，避免设备运输或者震动过程中接插件松脱，不需要锁扣的场景下，这个卡位也不会影响常规的拔插操作，兼容普通无锁杜邦排针的使用。

　　设计时还考虑了3D打印的成型可行性，所有侧壁的厚度都控制在1.2mm以上，没有小于0.8mm的薄壁结构，打印时不会出现壁厚不足导致的填充稀疏、结构强度不够的问题，外壳内部的针槽分隔筋厚度为1mm，既能保证相邻插针之间的绝缘隔离，也不会因为筋位过薄导致打印时出现断筋、缺料的情况。针脚伸出端的外壳边缘做了0.5mm的限位台阶，插入排针座时，台阶面会和排针座的端面贴合，保证插入深度一致，不会出现某一侧插入过深或者过浅的情况，每个插针的接触行程控制在6mm，足够保证插针和排针簧片的接触面积，降低接触电阻，避免信号传输过程中出现压降过大或者信号中断的问题。半透明材质的选择也兼顾了绝缘性能要求，材质本身的介电强度满足低压弱电场景的绝缘需求，相邻针位之间的爬电距离大于1.5mm，在50V以下的信号传输场景下不会出现针间击穿、漏电的问题。外壳表面没有多余的装饰结构，所有的结构特征都服务于装配和使用需求，比如顶面的浅槽结构，并不是装饰槽，而是用来粘贴线号标签的定位区域，标签贴在槽内不会因为拔插摩擦导致标签卷边脱落，方便后期设备维护时快速识别每根线的信号定义。
