水族箱双泵双散热冷热水循环换热装置

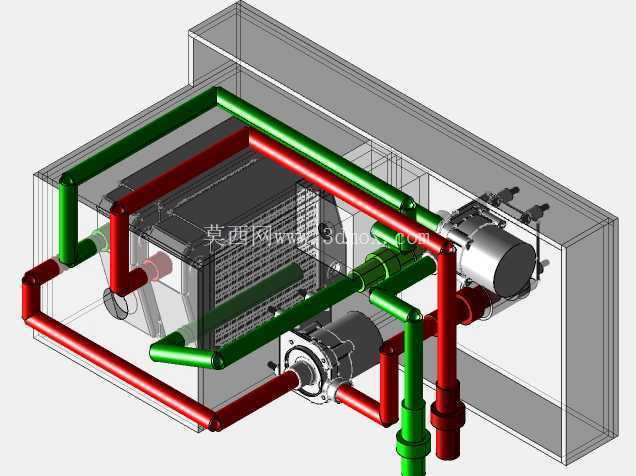

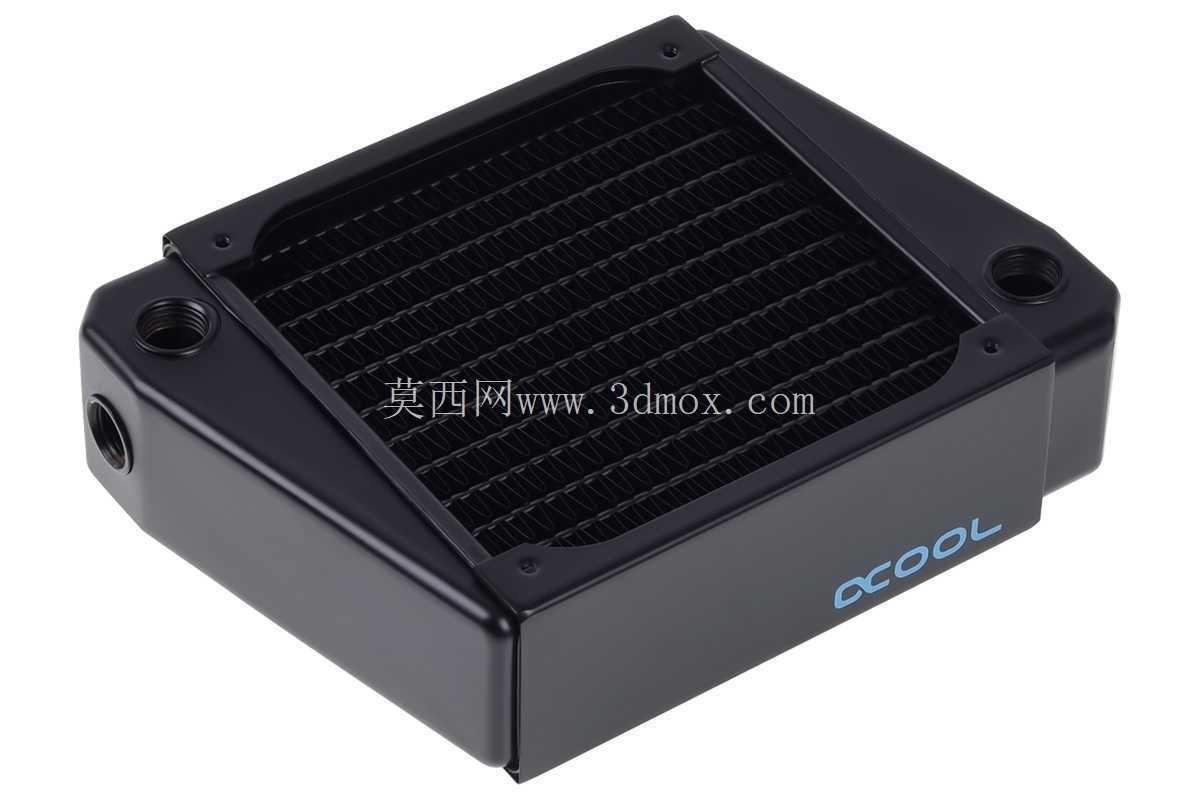

　　从结构布局来看，两套Alphacool NexXxoS XT45全铜X-Flow 120mm散热器并排布置在封闭机箱的上部进风区域，散热器采用横流走水结构，相比传统直流水冷排，水流在散热鳍片内部的流道更长，热交换行程更充分，配合对应规格的轴流风扇就能带走管路内循环水携带的热量。循环泵选用的是FREEZMOD PU-YSB008W001型号，两台泵分别对应独立的进出水支路，进出水接口采用硬管连接方式，红色管路为热水回水支路，从水族箱的高温取水点接入，经过循环泵增压后送入散热器流道，绿色管路为降温后的出水支路，经过散热器换热后的低温水通过该支路送回水族箱的布水端，管路采用90度弯头配合直通接头拼接，整体走线路径沿着机箱内壁排布，预留了足够的安装操作空间，后期维护时可以单独拆卸某一段管路而不影响其他支路的连接。这套换热装置主要面向大中型水族箱的恒温控温场景搭建，核心解决封闭水体长时间运行后温度累积升高、局部温差过大的问题，在民用高端水族饲养、小型水产实验暂养、商用展示水族缸场景中都能适配。整套装置采用双散热单元加双循环泵的冗余配置，区别于常规单回路水冷的设计思路，两套独立的循环支路可以单独启停，当单路散热或者泵体出现异常时，另一路可以维持基础循环换热能力，避免缸内水体温度短时间骤升影响水生物存活。

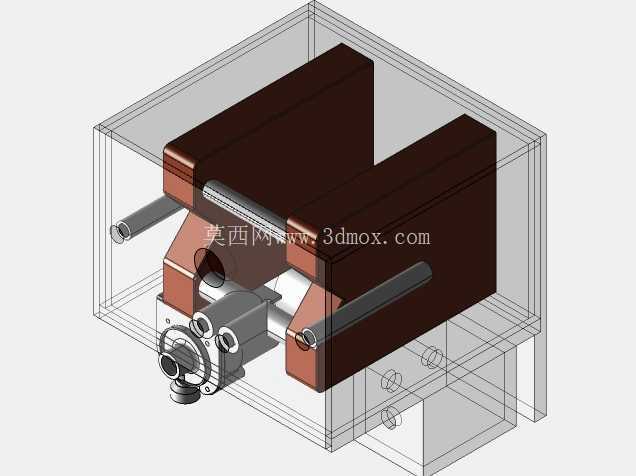

　　机箱作为整套装置的承载外壳，采用封闭式钣金结构，侧面预留通风栅格用于散热器的进排风，所有管路与泵体、散热器的连接位置都预留了密封安装余量，硬管插入接头的深度符合密封件的压缩要求，避免运行过程中出现渗漏问题。在安装边界上，整套装置的外部尺寸适配常规160L规格水族箱的侧置安装空间，底部预留了泵体的减震安装位，泵体与机箱底板之间加装减震垫，降低运行时的振动传递，进出水接口的位置统一布置在机箱靠近水族箱的一侧，外接管路的弯曲半径满足硬管的最小弯折要求，不会出现管路折扁影响水流量的问题。

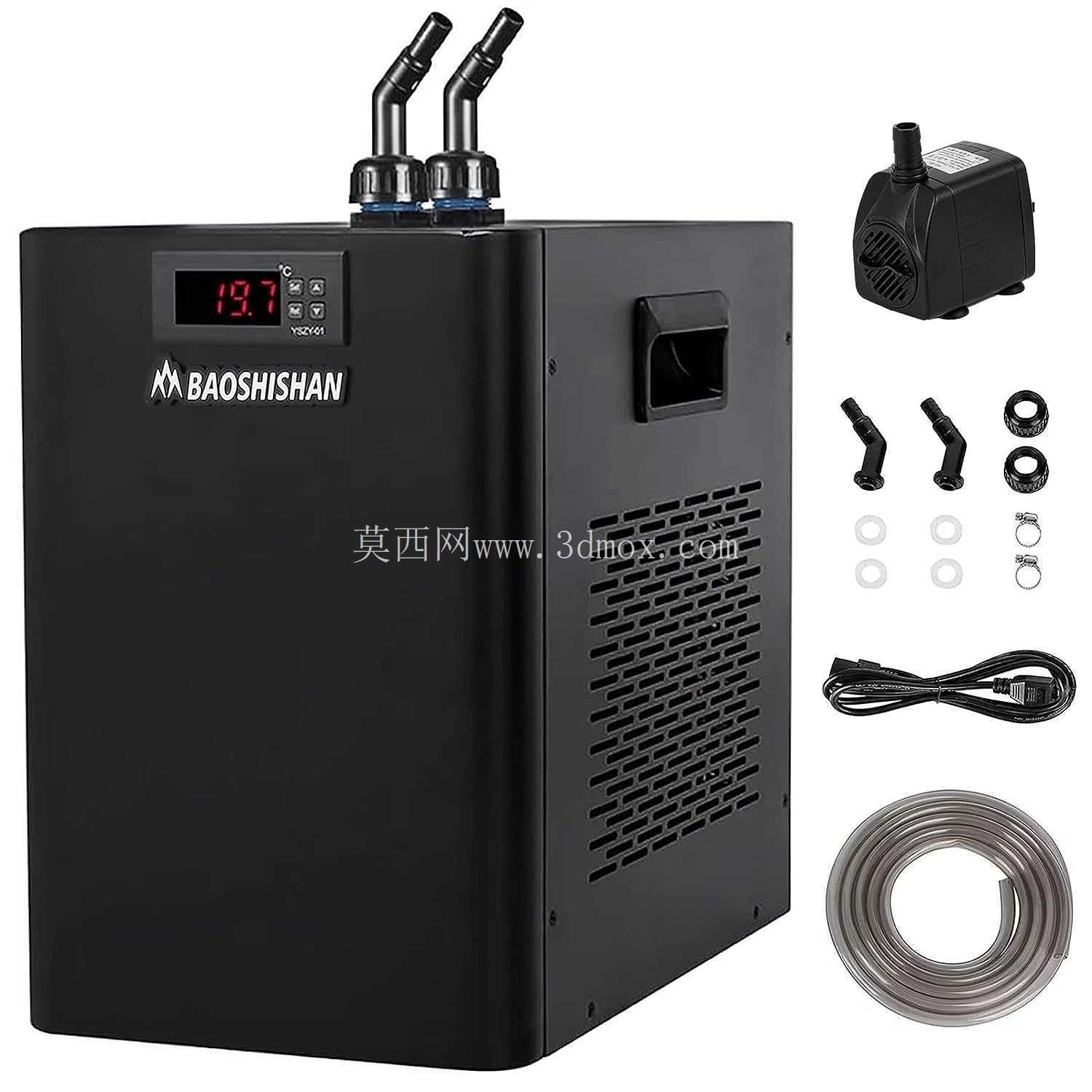

　　设计过程中重点考虑了水流阻力的匹配，双泵的扬程参数对应两套散热器的流道阻力，管路的通径选择与泵体接口、散热器接口保持一致，避免通径突变造成的局部阻力损失，回水支路的取水点设置在水族箱内温度最高的上部水体区域，出水支路的布水点沿着缸体底部布置，利用低温水的密度差形成自然对流，配合循环泵的强制循环，让缸内整体水体的温差控制在较小范围内。冷机部分与换热装置的连接采用快插接头设计，后期需要维护冷机或者更换散热单元时，可以快速断开连接而不用排空整个管路的水体，减少维护工作量。

　　管路的固定采用管卡配合机箱内壁的安装孔位，每间隔一定距离设置一个固定点，避免水泵运行时的振动造成管路接头松动，散热器与机箱的连接采用浮动安装结构，吸收风扇运行时产生的微幅振动，降低整套装置的运行噪音。在实际使用场景中，这套装置可以根据缸内水体的实际温度自动选择单路或者双路运行，当环境温度较低、缸内发热负荷较小时，只启动单泵单散热器就能满足控温需求，降低运行能耗；当夏季环境温度升高、缸内生物负载或者照明设备发热较大时，双路同时满负荷运行，保证换热能力足够将水温维持在设定区间。整套结构的三维建模过程中，所有管路的连接位置都做了干涉检查，硬管的弯折角度、接头的安装空间都预留了足够的操作余量，装配时不需要额外加工修改就能完成整机组装，散热器的鳍片方向与机箱通风方向完全对齐，保证气流可以顺畅穿过散热鳍片带走热量，不会出现气流短路影响散热效率的问题。
