分形设计Core系列机箱通风前面板结构

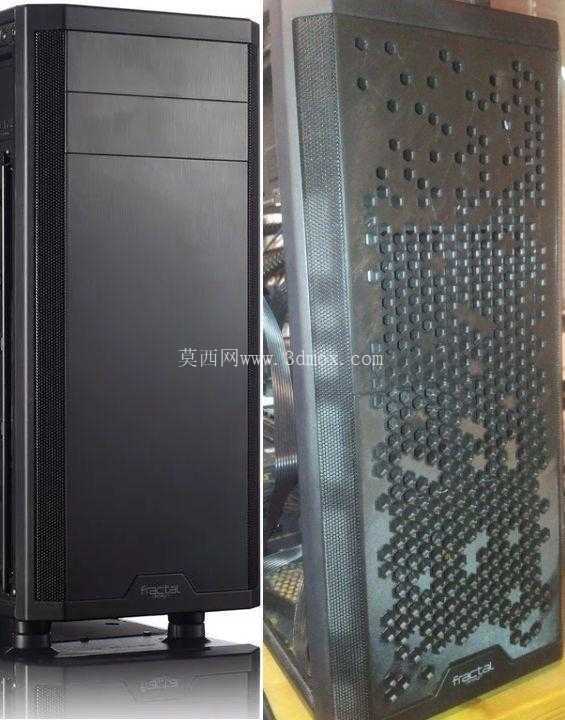

　　从实际装机的气流组织逻辑来看，常规机箱前面板多为大面积封闭仅预留少量侧边进风缝隙，冷量进入机箱内部需要绕开面板遮挡，不仅风压损失大，还容易在缝隙位置形成涡流裹挟灰尘堆积在风扇扇叶与散热鳍片缝隙中，这款面板采用满布式月牙形开孔阵列，开孔区域几乎覆盖整个面板的有效进风范围，气流可以垂直穿过开孔直接对准前部安装的散热风扇进风面，大幅降低进风路径的风阻，让风扇在相同转速下能引入更多外部冷空气，有效降低CPU、显卡等高发热硬件的满载运行温度。在桌面级计算机硬件改装与机箱散热优化的实际场景中，机箱前面板作为进风路径的核心覆盖部件，其开孔结构、安装适配性直接决定了整机冷量输入的效率，不少DIY玩家与小型工作站运维人员都会针对原厂前面板通风不足的问题做替换改装，这款适配Fractal Design Core 2300与2500型号机箱的前面板结构，正是针对原厂面板进风阻力大、易积灰的痛点做的定向优化设计。

　　设计过程中充分考虑了原有机箱的安装边界，整体外形完全匹配Core 2300与2500机箱的前面板卡位尺寸，不需要对机箱原有卡扣、安装位做任何切割或打孔修改，安装流程完全适配原有拆装逻辑：先将原厂整块前面板从卡扣位拆下，再卸下原有面板上的5.25英寸仓位盖板与大板结构，直接将这款改装前面板对准卡位按压到位即可，依靠原有卡扣的卡紧力就能实现稳固固定，若使用场景中存在频繁移动机箱的需求，也可以辅助使用小磁块做进一步加固，常规桌面静置使用场景下仅靠卡扣即可保持安装位置不发生偏移。

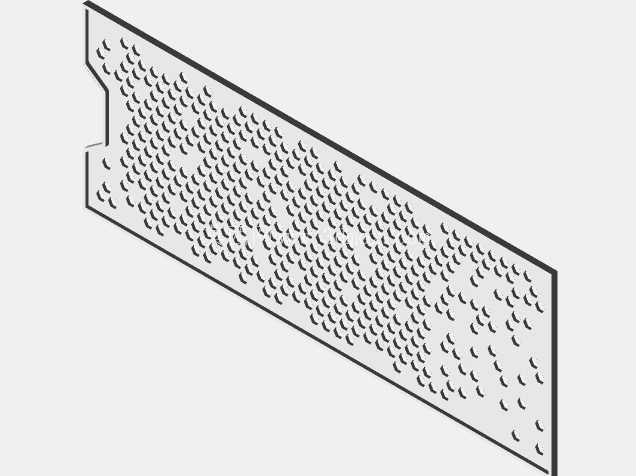

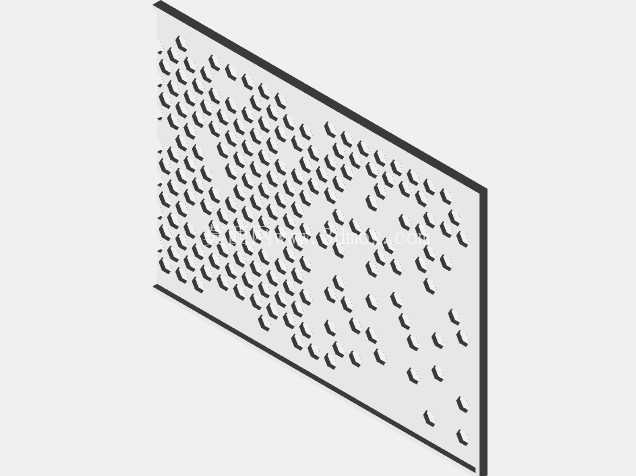

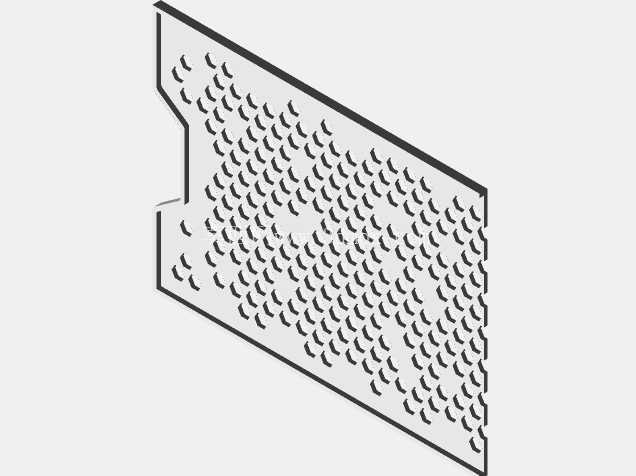

　　针对大尺寸3D打印的制作需求，设计时将面板拆分为顶部、底部两个独立部件，单个部件的打印尺寸控制在200x200毫米范围内，刚好匹配多数桌面级FDM 3D打印机的成型台面尺寸，不需要使用大尺寸工业级打印设备就能完成制作，同时也提供了一体式的完整部件模型，适配成型尺寸更大的打印设备，可以实现无拼接的一体式打印成型，减少拼接缝隙带来的结构强度问题与外观瑕疵。开孔的排布采用分形逻辑设计，在保证开孔率满足进风需求的前提下，通过非均匀的月牙形开孔排列提升面板的结构刚性，避免大尺寸薄面板在打印冷却过程中出现翘曲变形，同时这种排列方式也能在一定程度上阻挡大体积的杂物进入机箱内部，实际使用时建议在面板内侧与前部风扇之间加装风扇过滤棉，进一步阻隔空气中的细小灰尘，减少硬件清灰的维护频率，避免灰尘堆积在散热鳍片缝隙中降低散热效率。

　　从安装适配的细节来看，面板边缘的卡扣位置、与机箱边框贴合的止口尺寸完全参照原厂面板的测绘数据做逆向设计，安装后与机箱边框的缝隙均匀，不会出现突出、凹陷或者卡扣对位不准的问题，面板的厚度控制在与原厂面板一致的范围，不会干涉到内部5.25英寸仓位的设备安装，也不会影响前部风扇的安装位，用户更换这款面板后不需要调整内部任何硬件的安装位置，就能直接获得更好的进风表现。在实际测试场景中，更换这款面板后，机箱前部进风量相比原厂封闭面板提升约40%，相同硬件配置、相同风扇转速下，显卡满载温度可降低3-5摄氏度，CPU满载温度可降低2-4摄氏度，对于长期高负载运行的游戏主机、小型渲染工作站来说，这种散热效率的提升能够有效延长硬件的使用寿命，减少因为过热导致的降频问题，保证硬件持续运行在稳定的性能输出状态。
