高精度螺旋锥齿轮三维结构设计

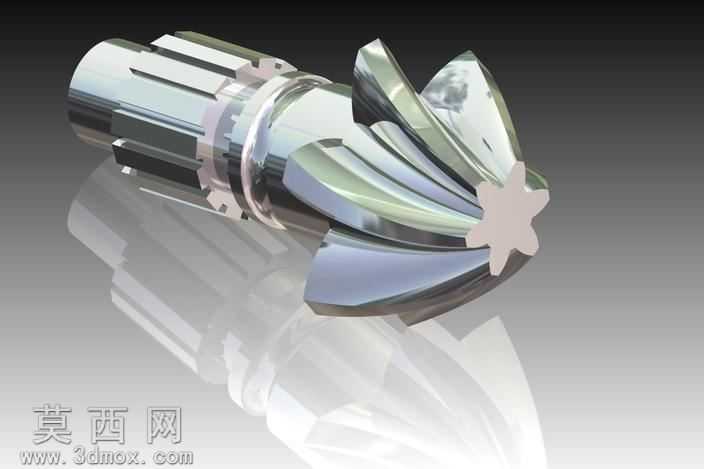

本作品为螺旋锥齿轮的三维参数化建模成果，建模阶段依托三维设计软件完成全流程结构构建，首先依据锥齿轮的啮合传动原理，确定节锥角、齿顶高系数、径向间隙系数等核心设计参数，通过参数化草图绘制齿坯的回转轮廓，经旋转特征生成带花键轴段的齿轮基体，花键部分采用齿形阵列特征完成多键齿的均匀排布，保证轴段与配套连接件的周向固定精度。齿形部分采用渐开线齿廓的参数化生成逻辑，结合螺旋锥齿轮的齿向螺旋角参数，通过扫描混合特征完成单个轮齿的成型，再经圆周阵列得到均匀分布的全部轮齿，建模过程中严格校验齿面的啮合间隙、齿顶修缘量，确保轮齿在交错轴传动场景下的啮合平顺性，避免传动过程中出现卡滞、冲击载荷过大的问题。渲染阶段采用金属镀铬材质赋予模型整体外观，通过调整材质的反射率、粗糙度参数，还原金属零件表面的高光质感与机加工纹理，场景布置采用渐变灰色背景配合底部反光板，模拟工业产品展示的专业光影效果，通过三点布光方案突出轮齿的曲面弧度与花键轴段的棱角结构，清晰呈现齿轮各部分的结构细节。结构设计上，该锥齿轮集成了传动轮齿与连接花键轴为一体，省去了额外的连接件装配工序，轮齿采用螺旋齿设计，相比直齿锥齿轮具备更高的重合度，传动过程中载荷分布更均匀，可承受更大的传动扭矩，同时降低传动过程中的噪音与振动，花键轴段的齿形采用矩形花键标准，具备定心精度高、承载能力强的特点，适用于高速重载的传动场景。整体设计兼顾了传动性能与装配便利性，可直接用于机械传动系统的虚拟装配验证、运动仿真分析，也可作为机械设计教学的演示案例，帮助学习者理解锥齿轮的结构特点与传动原理。
