适配树莓派5的后置接口3D打印外壳

　　做嵌入式开发、小型边缘计算节点部署的从业者大多遇到过树莓派裸板使用的痛点：电路板直接暴露在外，积灰、误碰短路、接口受力松脱都是常事，尤其是树莓派5发布后，不少用户搭配NVMe扩展板做本地存储、外接全尺寸HDMI线做显示输出、用USB PD供电走快充协议，原有市面上的通用外壳要么接口位置对不上，要么扩展板装不进去，要么散热空间留得不足，长时间高负载运行容易出现降频问题。这款3D打印外壳就是针对这些实际使用中的痛点做的适配设计，完全围绕树莓派5搭配常用扩展件的实际安装场景做结构优化。

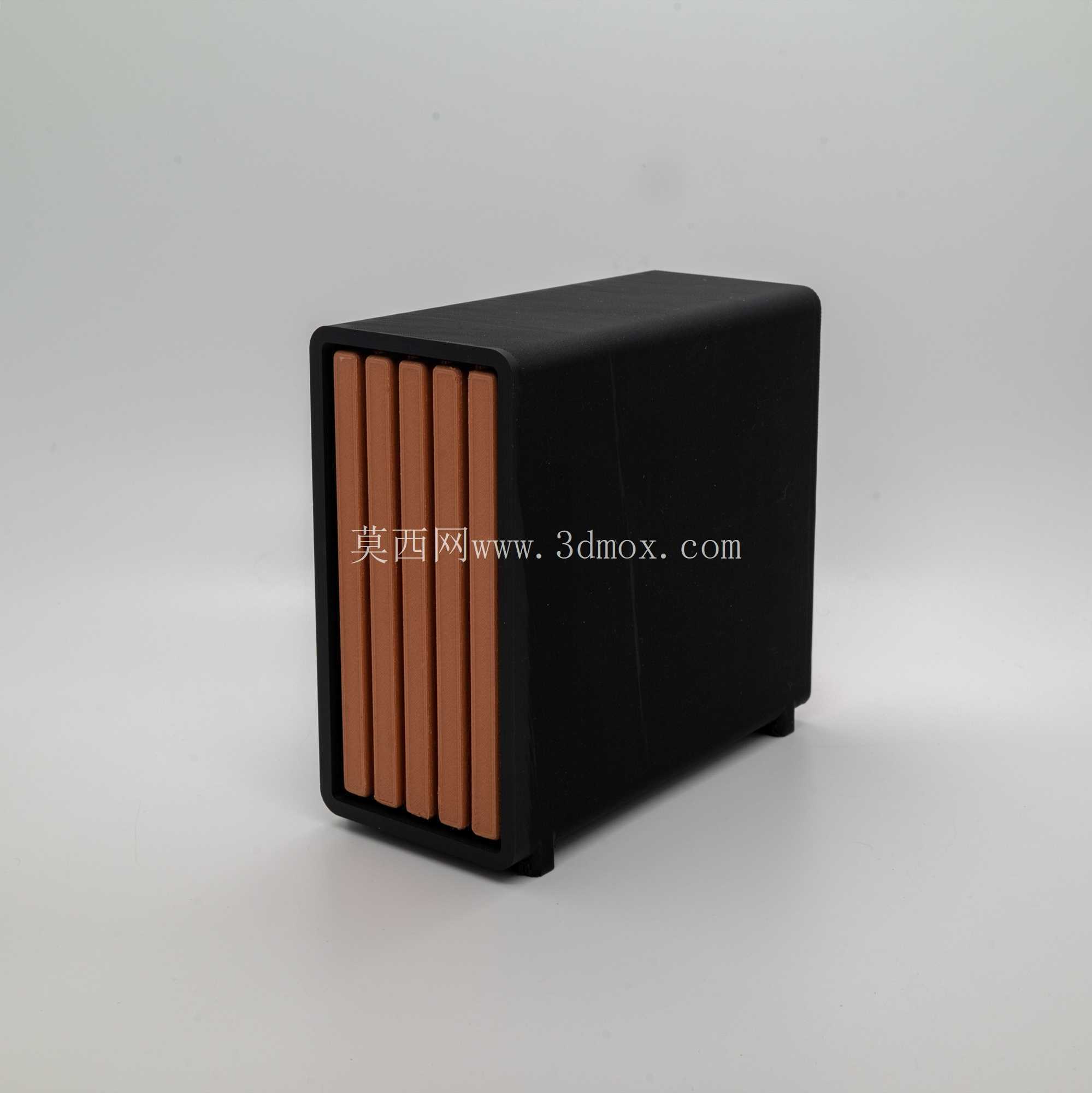

　　从实际部署场景来看，不管是放在桌面做小型开发测试主机、塞进弱电箱做家庭网关、还是固定在设备机柜里做边缘数据采集终端，外壳的安装边界都做了充分考量：整体采用方正的长方体造型，没有突出的异形结构，底部预留了四个凸起的支撑脚，既可以直接平稳放置在平面上，也能通过支撑脚的预留孔位配合螺丝固定在安装板、导轨或者设备内壁上，不会因为线缆拉扯导致设备移位。外壳的侧壁厚度控制在2mm，既保证了3D打印后的结构强度，不会因为轻微磕碰出现开裂，也不会过度占用外部空间，整体外廓尺寸刚好容纳树莓派5主板加NVMe扩展板的叠装高度，不会出现多余的空间浪费。

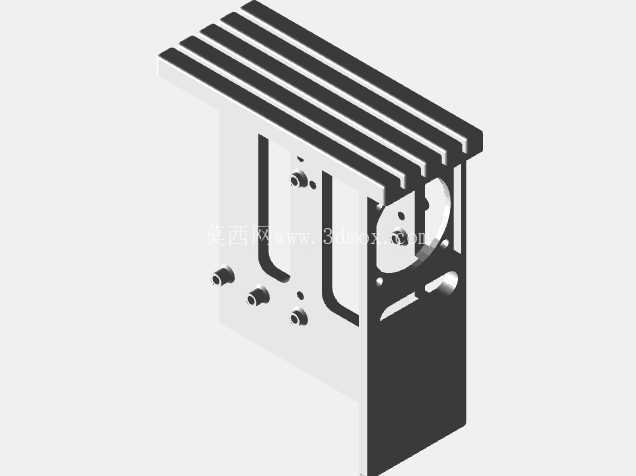

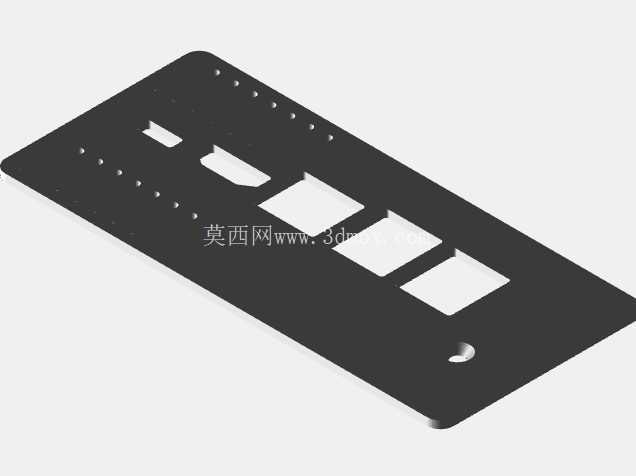

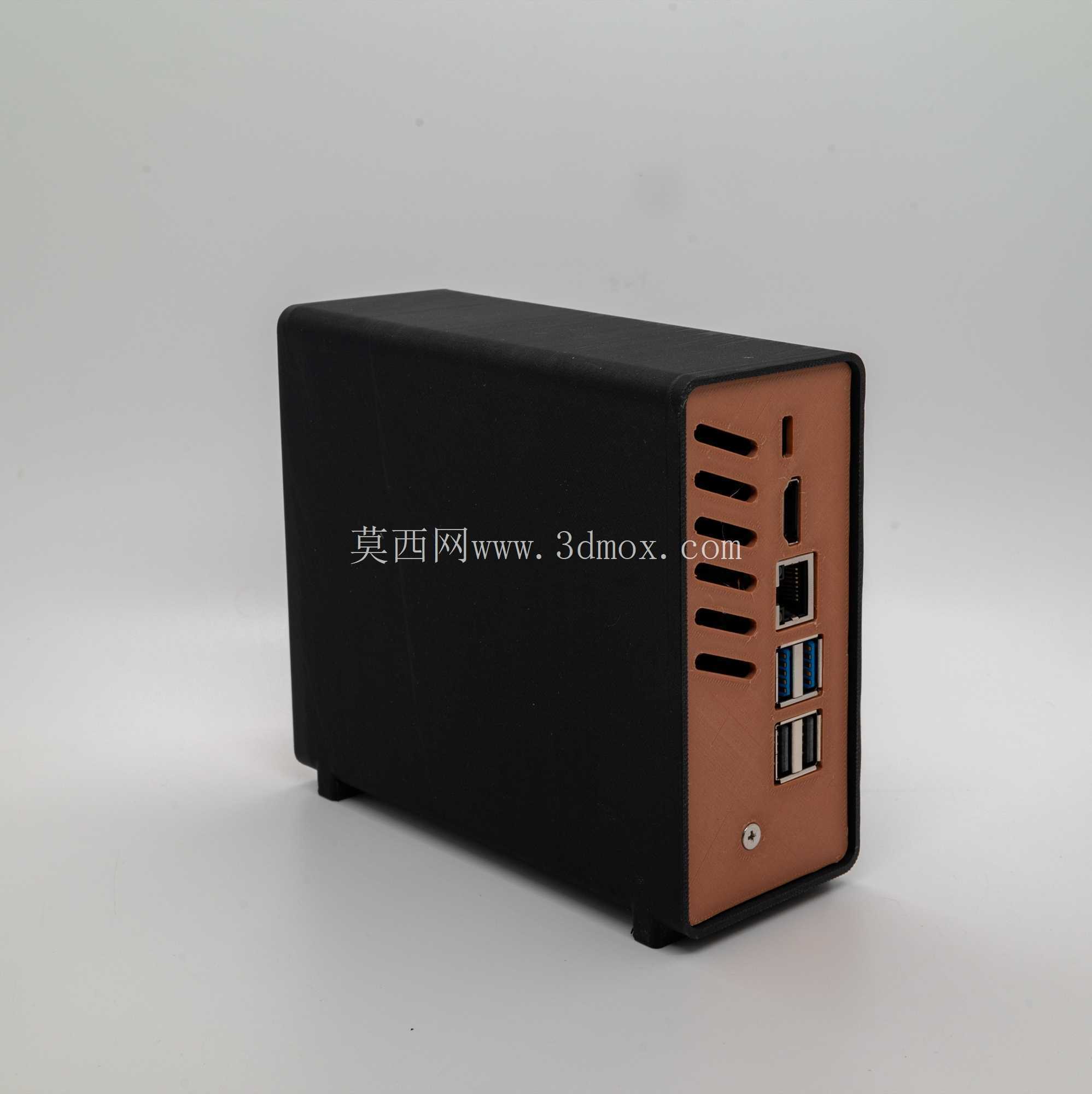

　　接口布局是这款外壳设计的核心考量点，完全按照后置走线的实际使用需求做了开孔定位：尾部对应位置分别开出全尺寸HDMI接口孔、USB PD Type-C供电孔，开孔边缘做了0.5mm的倒角处理，不会因为3D打印的层纹刮伤线材外皮，接口对位精度控制在0.2mm以内，插接线材时不需要刻意调整主板位置，公头可以完全插入接口，不会出现接触不良的问题。外壳前部做了竖向的格栅开槽，刚好对应4010散热风扇的出风方向，开槽的宽度控制在3mm，既保证通风量满足高负载下的散热需求，也能阻挡较大的杂物进入外壳内部触碰电路板，格栅的竖向造型也能在视觉上弱化外壳的方正感，同时打印时不需要额外添加支撑，减少后期处理的工作量。

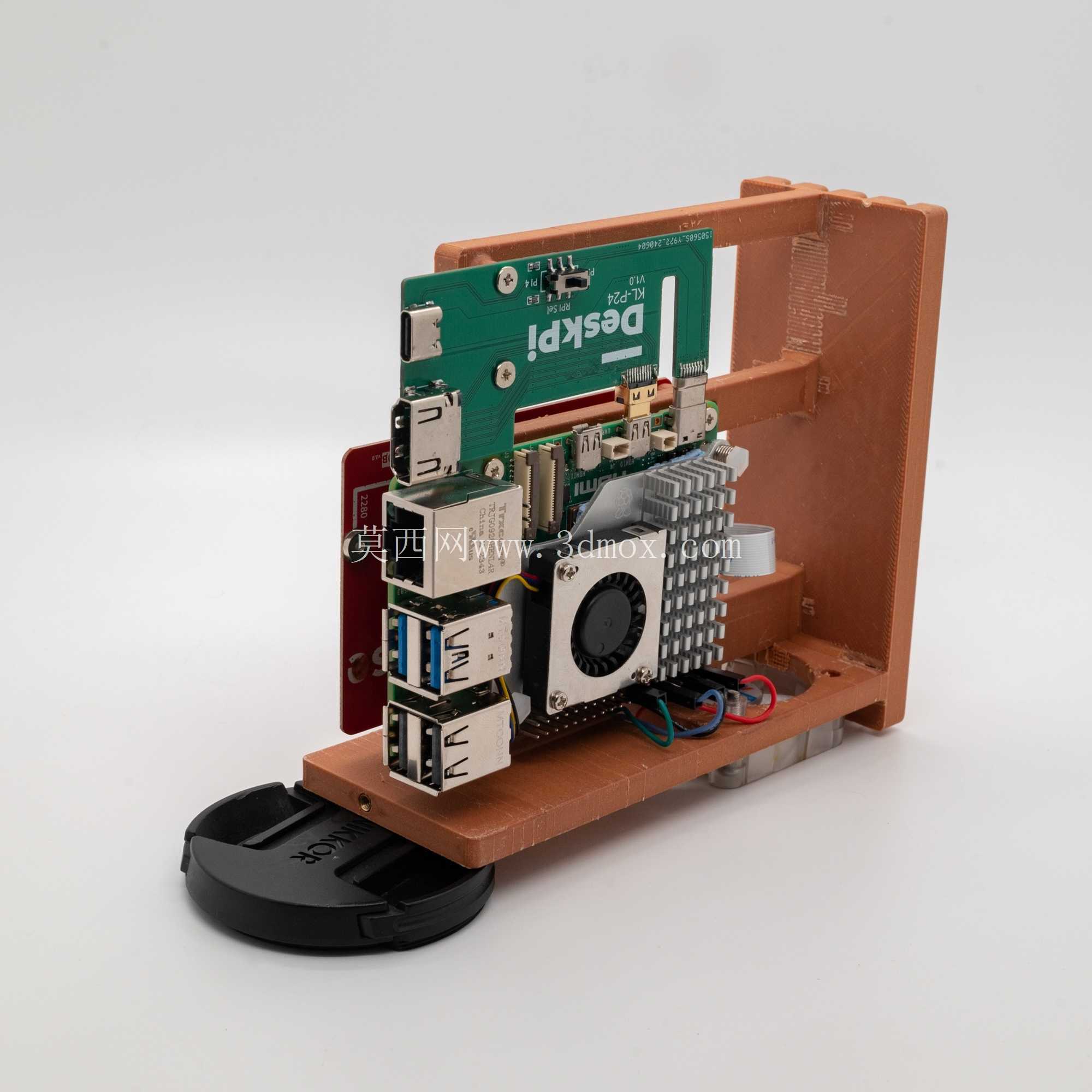

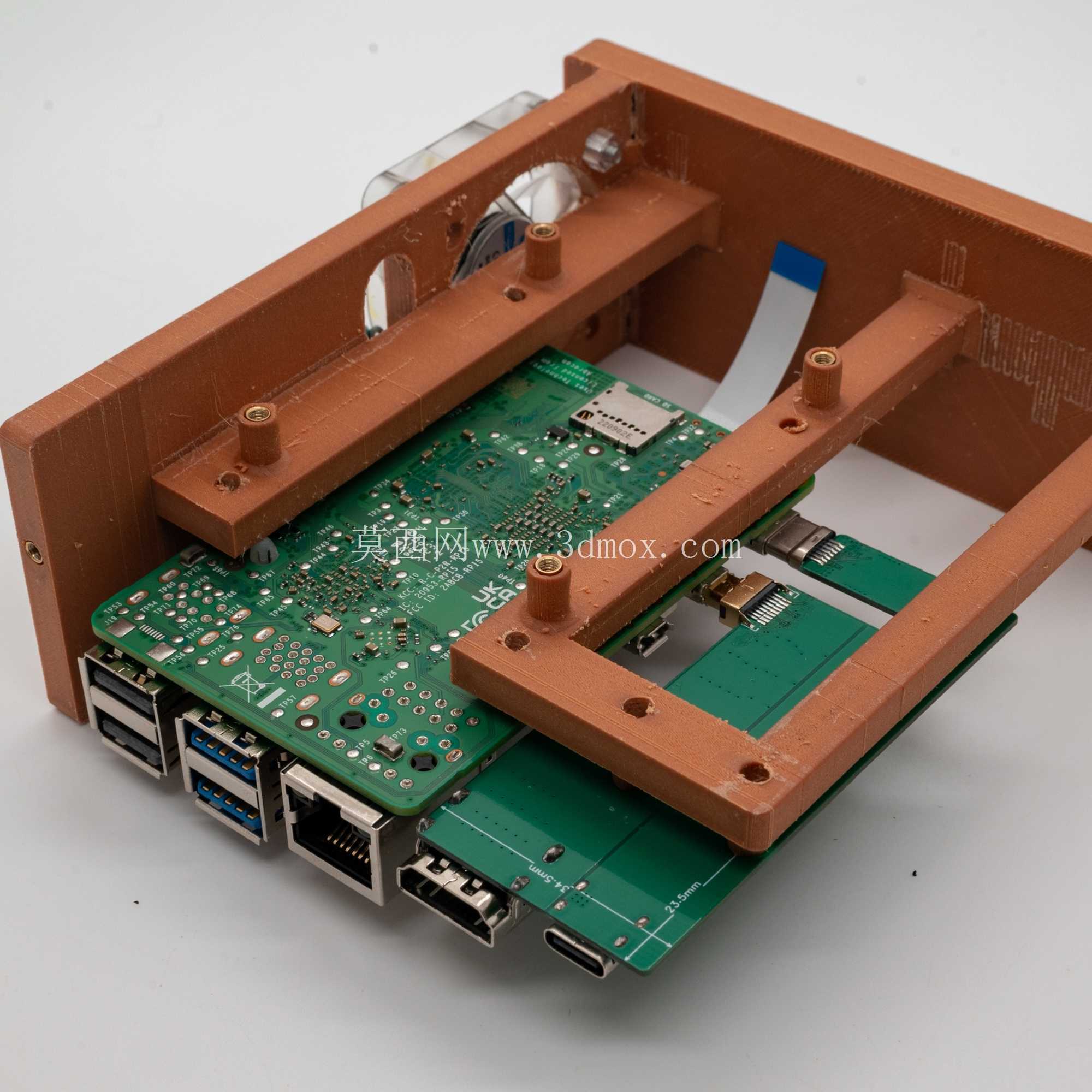

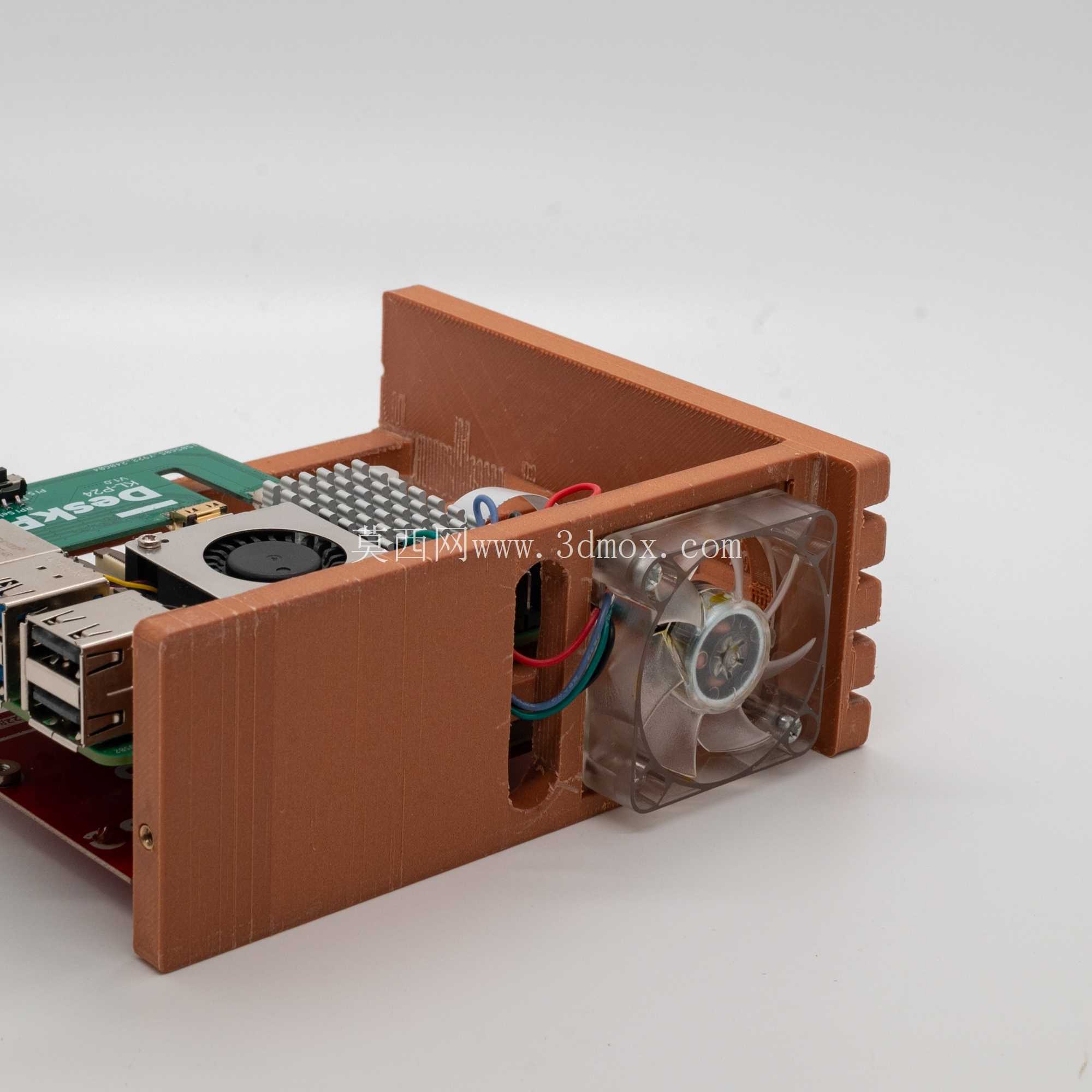

　　内部结构设计上，专门预留了NVMe扩展板的安装空间，主板固定柱的高度经过精确计算，叠装扩展板后不会出现元器件挤压、引脚短路的问题，固定柱采用M2螺丝的通用规格，用户不需要专门找特殊规格的紧固件，用常见的电脑机箱小螺丝就能完成主板固定。散热风扇的安装位也做了集成设计，4010风扇可以直接固定在外壳内部的格栅对应位置，走线槽沿着外壳内壁预留，不会出现线材挤压主板元器件的情况，风扇供电线可以顺着内部走线槽接到树莓派的风扇针脚，不需要额外在外壳上开走线孔，保证外壳的整体完整性。

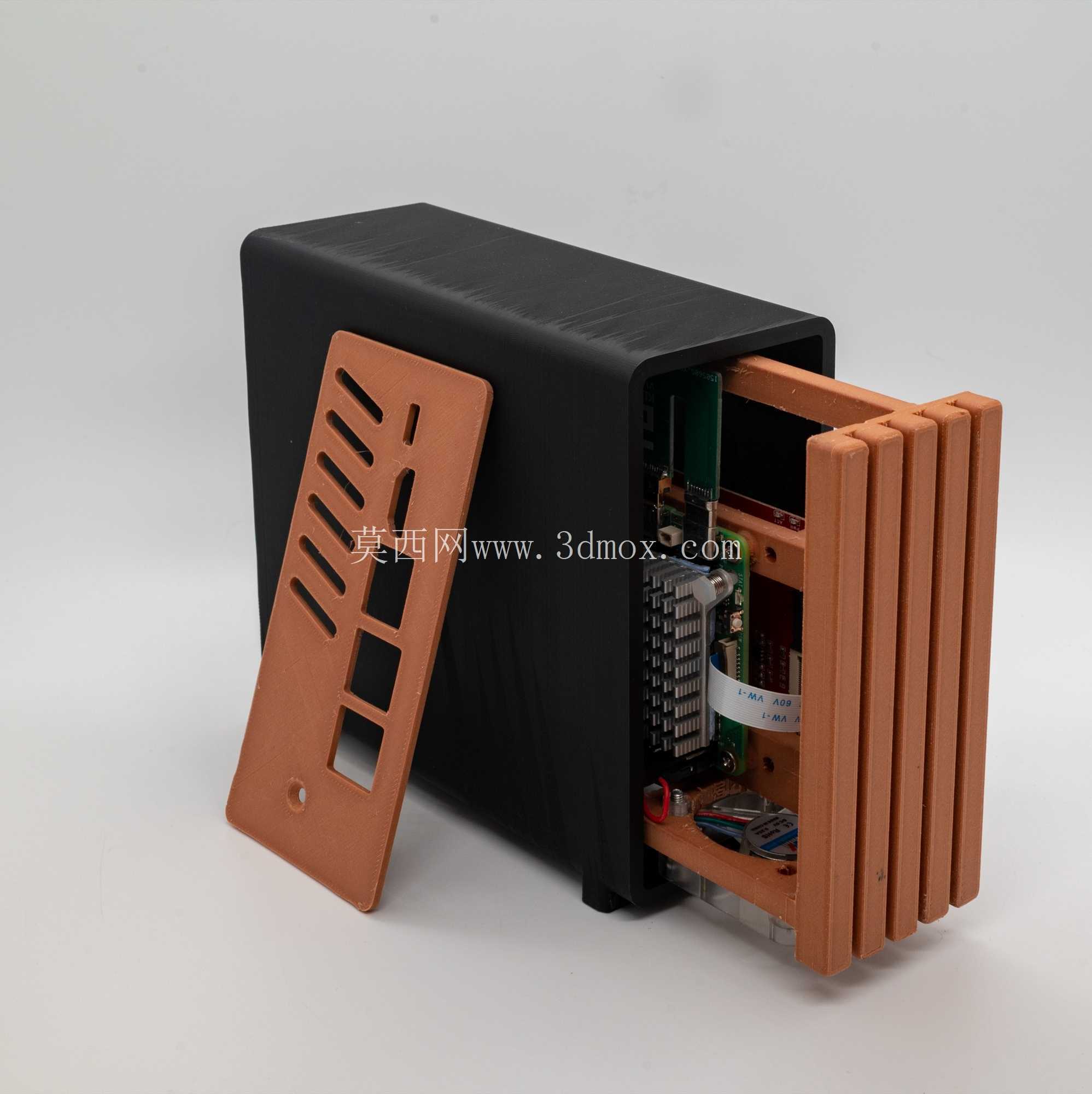

　　从3D打印的工艺适配角度来说，整个外壳拆分后的打印部件都做了免支撑优化，除了接口开孔位置的少量必要支撑外，大部分结构都可以直接打印，打印完成后只需要简单去除支撑、打磨一下开孔边缘的毛刺就能完成组装，上下壳的配合采用卡扣加少量定位柱的结构，不需要额外打胶或者上太多螺丝，日常需要更换扩展件、清理内部积灰的时候可以很方便地拆开，不会因为反复拆装导致配合结构磨损。外壳表面没有做多余的装饰纹理，既减少打印时间，也能适配不同的使用场景，不管是放在办公桌面做开发用，还是集成到工业设备内部做控制核心，都不会显得突兀。

　　实际使用中，这款外壳可以很好地解决裸板使用的各类防护问题，接口对位准确不会出现插线困难的情况，预留的散热空间搭配4010风扇可以让树莓派5在长时间满负载运行时保持稳定的工作温度，NVMe扩展板的安装位也满足了用户做本地大容量存储的需求，后置接口的布局也让走线更加规整，不会出现线缆从各个方向伸出的杂乱情况，不管是个人开发者做项目原型，还是小批量做设备集成，都能通过3D打印快速制作出适配的外壳，不需要额外开模，大幅缩短项目的制作周期，也能根据实际使用需求灵活调整外壳的局部结构，比如需要增加外部固定耳、调整接口位置的时候，只需要修改对应位置的模型就能快速打印验证。
