适配微星MAG301CR2显示器的VESA转接支架

　　在桌面显示设备的安装适配场景中，不少电竞显示器因原厂结构设计未预留标准VESA安装孔位，导致用户无法搭配第三方显示器支架、壁挂架完成安装，这类适配缺口在大尺寸曲面电竞显示器上尤为常见，本次设计的转接支架正是针对微星MAG301CR2型号显示器的安装痛点开发。从实际使用场景来看，多数选择该型号显示器的用户会搭配升降支架、多屏支架或者壁挂安装组件来优化桌面空间，调整更符合人体工学的观看角度，但原厂显示器背部的安装固定结构为非标准布局，无法直接匹配通用VESA安装接口，转接支架的核心作用就是在不破坏显示器原有结构的前提下，完成非标准安装位到标准VESA接口的转换。

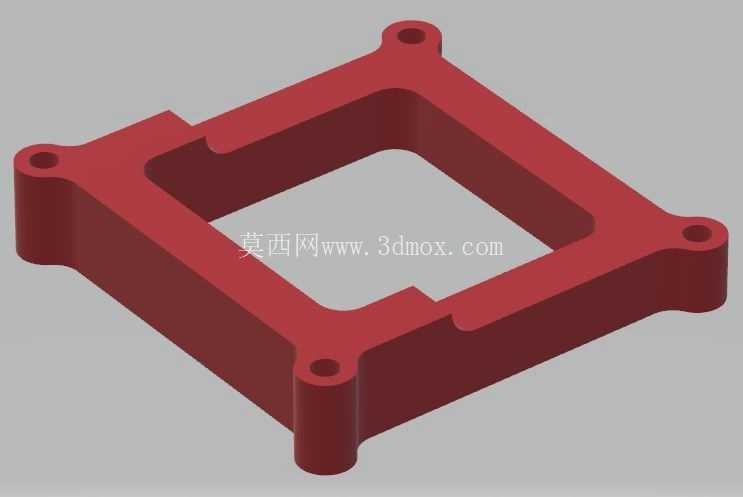

　　设计过程中首先确认了安装边界，该转接支架的外轮廓适配尺寸为75x75毫米，刚好匹配常规小尺寸VESA安装孔位标准，四个带安装柱的凸台位置完全对应显示器背部原厂的固定点位，安装柱的高度经过反复校核，既保证支架与显示器背部贴合后不会挤压到背部的接口、散热格栅，也不会因为柱体过长导致安装后整体重心偏移。支架主体采用框型镂空结构，中间的大尺寸避让区域完全避开显示器背部的凸起结构与散热区域，不会阻挡显示器正常的散热风道，也不会干涉背部走线的空间。

　　从结构强度角度考虑，支架的壁厚设置兼顾了轻量化与承重需求，四个安装凸台做了加厚处理，安装孔位预留了足够的螺丝拧入深度，避免长期承重后出现孔位滑丝、支架变形的问题。框型的主体结构相比实心板材结构，在保证整体刚性的前提下大幅降低了自重，不会给显示器背部增加额外的负重负担，也能减少支架安装后对显示器整体重心的影响。安装时无需对显示器本体做任何打孔、改装操作，只需要将支架的四个安装柱对准显示器背部原厂的固定点位，用对应规格的螺丝锁紧后，即可在支架外侧的标准VESA孔位上安装通用的显示器支架、壁挂架等配件。

　　实际选型适配时需要注意，该支架的孔位是针对MAG301CR2型号的背部结构做的精准匹配，虽然同品牌部分相近尺寸、相近背部结构的显示器可能也能完成安装，但未经过实际装机验证的型号不建议直接套用，避免出现孔位错位、安装后受力不均导致显示器脱落的风险。在三维建模阶段，所有安装孔位的位置度公差控制在0.1毫米以内，安装柱的端面做了平面度处理，保证安装后支架与显示器背部完全贴合，不会出现局部应力集中的问题；支架的边角位置都做了圆角过渡处理，避免安装过程中锐边划伤操作人员或者刮蹭显示器外壳。

　　这类转接支架的应用，解决了特定型号显示器无法适配通用VESA安装组件的问题，既保留了原厂显示器的结构完整性，也给用户提供了更多的安装方案选择，在桌面工位改造、电竞房搭建、多屏拼接安装等场景下都能发挥作用。建模过程中对安装柱的同轴度、孔位的位置精度都做了参数化约束，后续如果需要适配同系列其他型号的显示器，只需要调整四个安装凸台的相对位置、安装柱的高度参数，即可快速衍生出对应型号的适配支架，大幅降低同类型适配结构的开发周期。
