AOHI双口40W氮化镓快充充电器结构设计

　　日常做消费电子周边结构设计时，经常需要参考市售成熟快充产品的内部堆叠与外部壳体设计，这款双C口40W快充的三维结构还原度较高，可直接用于配套产品开发阶段的装配干涉校验、配套收纳结构设计参考。从实际应用场景来看，这类双口PD快充主要面向同时携带手机、TWS耳机、轻薄本等多数码设备的出行用户，单口输出可满足40W功率档位的设备快充需求，双口同时输出时可自动分配功率，兼顾两台设备的补能需求，相比传统单口充电器能减少出行携带的配件数量，也能缓解插线板接口占用紧张的问题。

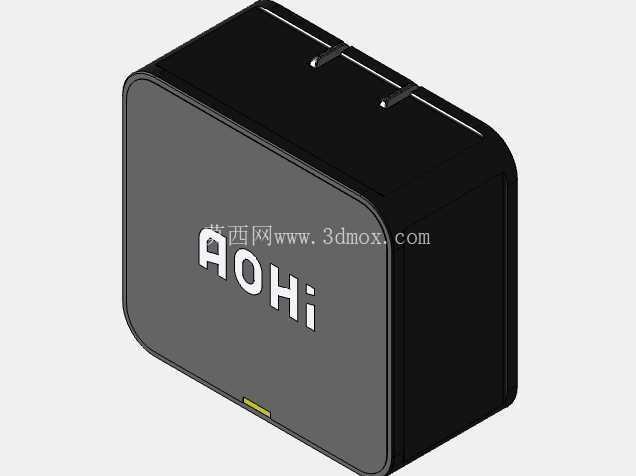

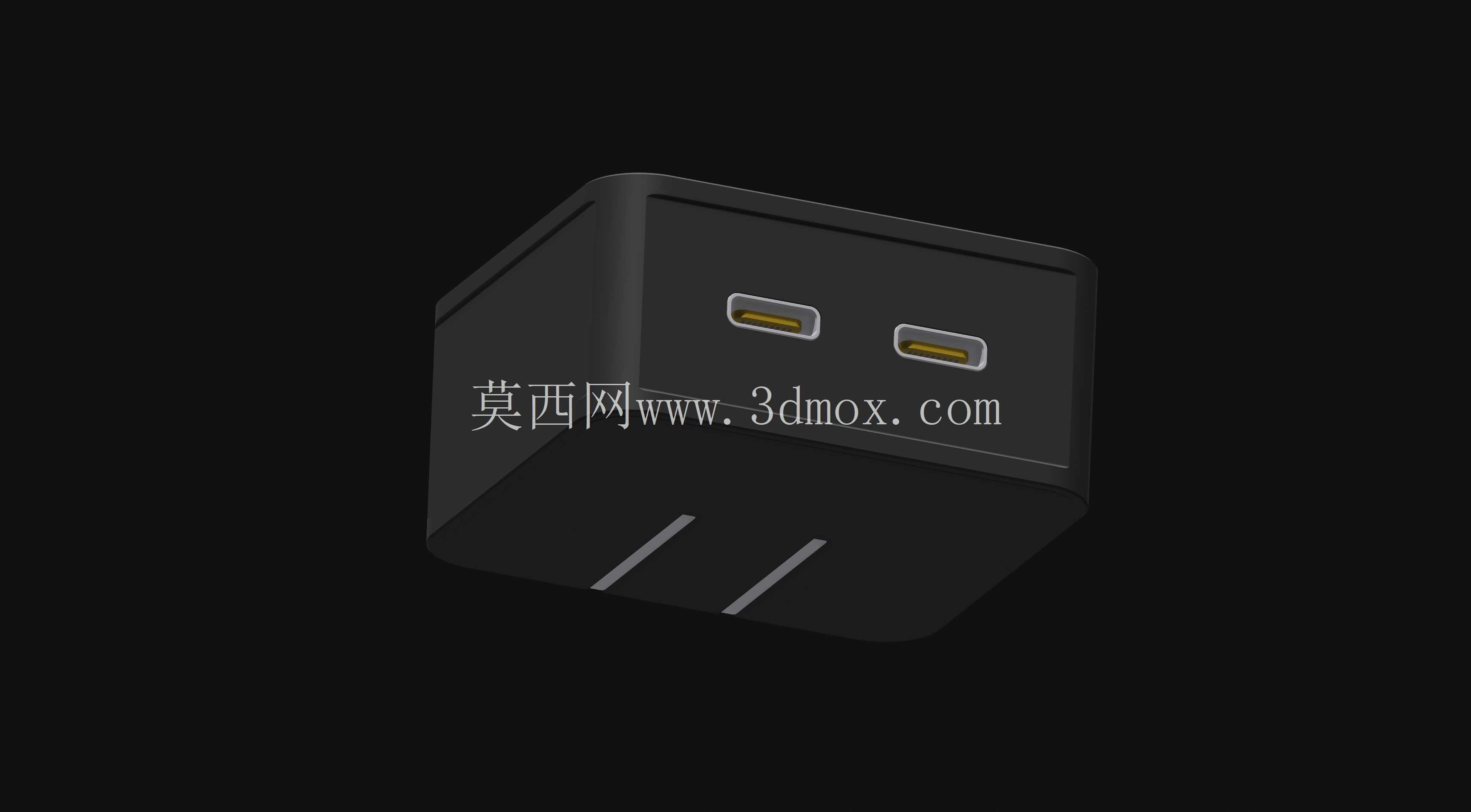

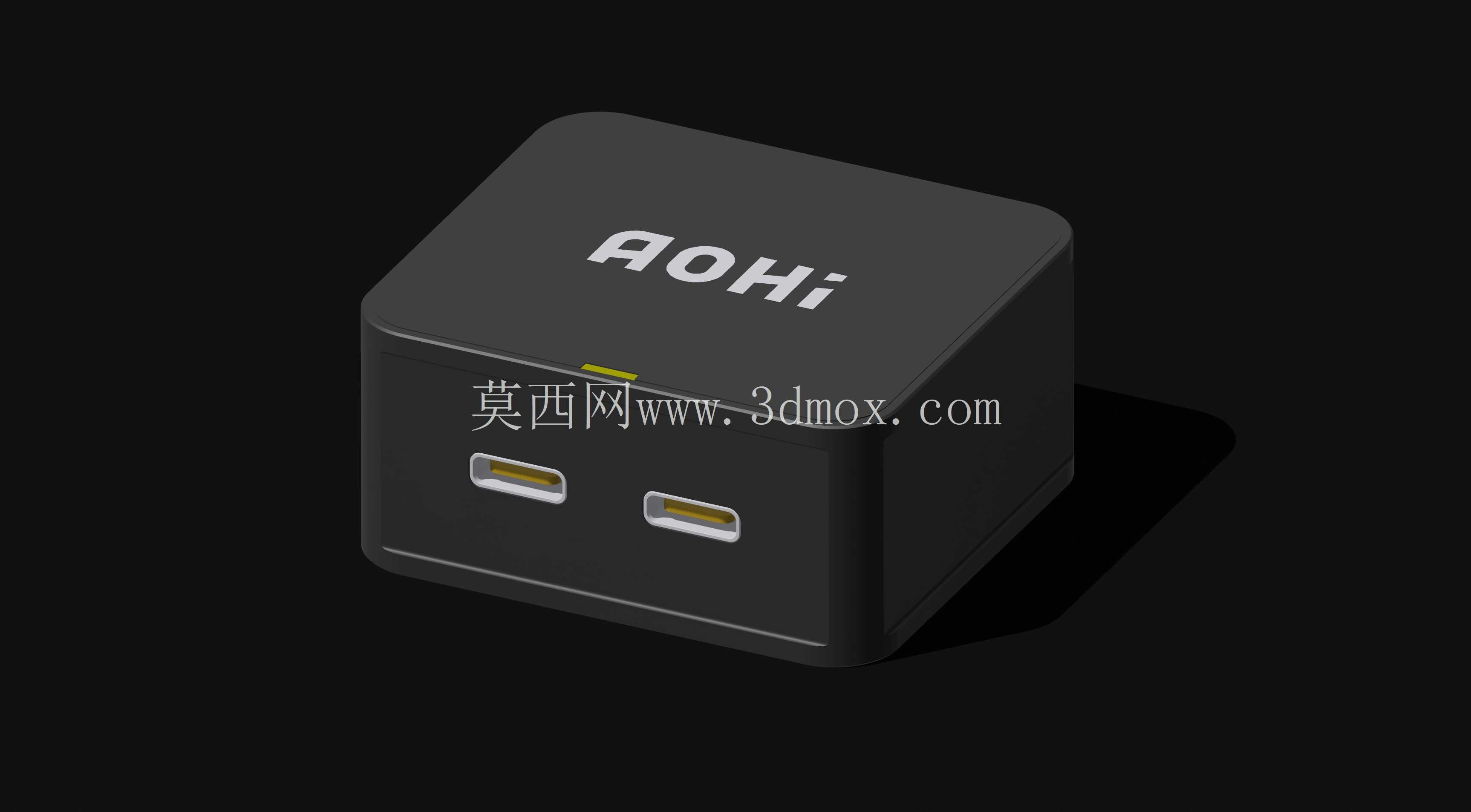

　　从功能特性来看，这款充电器采用折叠插脚的隐藏式设计（模型还原了插脚收纳后的壳体闭合状态），壳体为哑光PC阻燃材质，顶面做品牌标识凹陷处理，正面并列布置两个USB-C输出接口，接口边缘做了0.3mm的凸边加固，可减少日常插拔过程中接口处的壳体磨损，接口之间预留了8mm的间距，能避免两个大尺寸充电插头互相干涉的问题。壳体侧面做了微小的弧度过渡，没有尖锐棱角，握持插拔时的手感更贴合手掌受力角度，顶面靠近边缘位置设置了隐藏式指示灯开孔，充电状态下可透出柔光提示，不会产生多余的光污染。

　　设计思路上，这款模型严格按照实物的堆叠逻辑做结构还原：壳体采用上下扣合的装配方式，扣合位置的止口做了0.15mm的配合间隙，可满足注塑生产的脱模公差要求，内部预留的空间刚好容纳氮化镓功率器件、PCB板、散热铜片与绝缘隔离层，双接口的位置与内部PCB的焊盘位置完全对齐，不会出现装配时接口偏位的问题。壳体的壁厚控制在1.2mm，既满足阻燃结构的强度要求，也能尽可能压缩整体体积，相比同功率的传统硅基充电器体积缩小近40%。

　　从外形尺寸与安装边界来看，这款充电器整体为近似立方体的造型，不含插脚的主体尺寸约为32mm32mm35mm，折叠插脚完全收纳后整体无外凸结构，可直接放入牛仔裤口袋或者数码收纳包的小隔层中，不会刮蹭其他收纳物品。插脚展开后，插脚端面到壳体背面的距离为10mm，插入墙面插座或者插线板时，不会与相邻插座的插头产生空间干涉，即使在插线板相邻接口都插满设备的情况下，也能顺利安装使用。做配套的收纳盒、桌面充电站、墙插扩展配件设计时，可直接调用该模型做装配匹配，校验预留的安装槽尺寸、避让空间是否合理，减少反复打样调整的次数。另外模型还原了壳体表面的细微晒纹质感，做产品渲染或者方案展示时，可直接赋予对应材质参数，得到接近实物的展示效果，也可基于该模型做改款设计，比如调整接口配置、更换表面工艺、增加磁吸结构等，缩短前期方案建模的周期。
