影音采集卡金属散热防护外壳结构

　　这款壳体面向桌面影音采集、直播推流、视频信号转接类小型数码载板的防护需求，日常使用场景集中在主播工作台、弱电调试工位、小型演播台以及嵌入式视频采集设备柜内。设备运行时核心板卡会持续产生热量，外壳不能只做封闭遮挡，必须同时兼顾电磁防护、物理防撞、自然对流散热和后期拆装维护，结构设计围绕这几个实际使用矛盾展开。

　　壳体整体采用带圆角的长方体盒型轮廓，边角做圆弧过渡，既避免钣金或机加工件锐边划伤装配人员，也能在桌面摆放、设备搬运磕碰时减少应力集中，降低壳体边角变形概率。顶面预留四处沉头安装孔位，孔位分布靠近壳体四角区域，装配时可通过螺钉从上向下锁紧，配合底部载板支撑柱完成整体固定；针对没有预装铜柱的裸板场景，结构也支持在壳体内侧增加定位插塞，直接卡接载板工艺边，省去额外垫片和螺丝的选配步骤，适配小批量试制阶段快速装拆的需求。

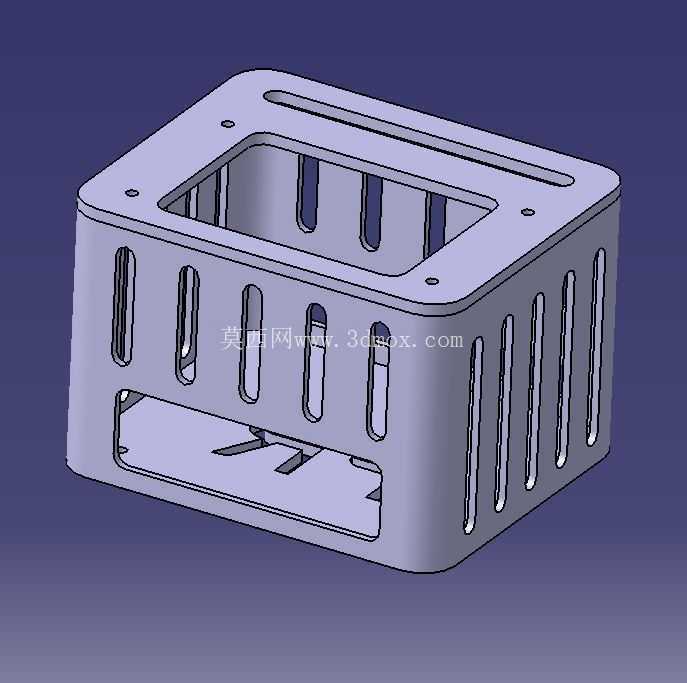

　　散热设计是这款外壳的核心考量，壳体两个长侧边均排布多组长条形竖向通风槽，槽孔沿壳体高度方向贯通侧壁，槽体之间保留等宽加强筋。热空气从载板发热元件上方上升后，可顺着侧壁槽道形成自然对流路径，冷空气从下部槽孔进入、热空气从上部及顶面周边散出，无需额外加装风扇即可满足低功耗采集板的长时间运行散热要求。侧壁加强筋在开槽后仍能维持壳体整体刚性，避免大面积开孔导致侧壁受压凹陷，槽孔边缘预留安全距离，不会触碰板卡上的贴片电容、接口引脚等外露元件。

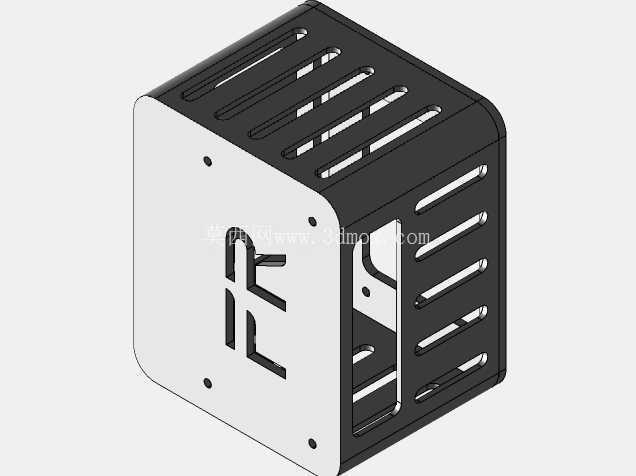

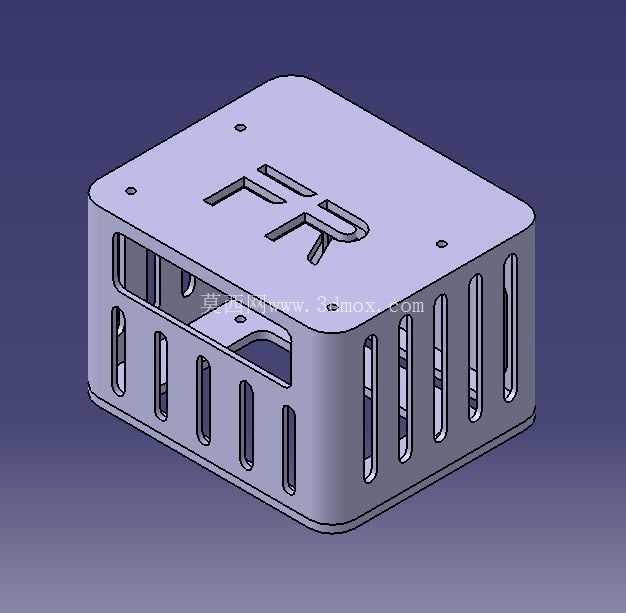

　　顶面做下沉式标识成型区域，品牌字符采用一体凹凸结构，无需后期丝印或粘贴铭牌，壳体加工完成后标识就随主体结构同步成型，长期使用不会出现标识磨损脱落。壳体其中一个短侧边预留大尺寸开口，对应采集卡的HDMI、USB、音频接口等外接端口位置，装配后接口可直接从开口处露出，不影响线材插拔；开口周边预留平整贴合面，可配合防尘泡棉或接口挡片填充缝隙，减少灰尘从接口间隙进入壳体内部。

　　安装边界方面，壳体内部空腔尺寸完全匹配标准小型采集载板的长宽规格，载板放入后四周与壳体内壁保留均匀间隙，避免板卡焊点直接接触金属壳体造成短路。底面为开放式结构，既可以配合底盖形成全封闭防护，也可以直接倒扣固定在设备安装台面，借助台面本身遮挡底部，进一步降低整体装配高度。壳体顶面的安装孔位做沉头处理，锁紧后螺钉头部不高出顶面，多个设备堆叠摆放时不会刮花上层设备外壳，也能让壳体平稳放置在桌面。

　　实际选型使用时，结构设计人员可直接根据自身载板的接口位置微调侧壁开口尺寸，通风槽的数量和槽宽也可根据板卡功耗灵活调整：低功耗板卡可适当减少槽孔数量提升电磁屏蔽效果，高功耗版本则可增加槽孔占比强化通风。壳体壁厚选取兼顾轻量化和结构强度，日常手持移动、线材拉扯时不会出现壳体变形，内壁所有开孔边缘都做去毛刺处理，装配过程中不会划伤线材绝缘层和板卡阻焊层。

　　这类外壳结构跳出了普通塑料外壳的设计思路，用一体成型的金属壳体同时解决散热、防护、标识、固定多个需求，零件数量极少，装配流程简单，既适合量产成品采集设备使用，也能作为电子爱好者自制视频采集装置的防护壳体参考，结构中预留的多种固定方式也能适配不同厚度、不同安装孔位的通用载板，拓展性较强。
