手动尾座式顶尖工装夹具三维设计

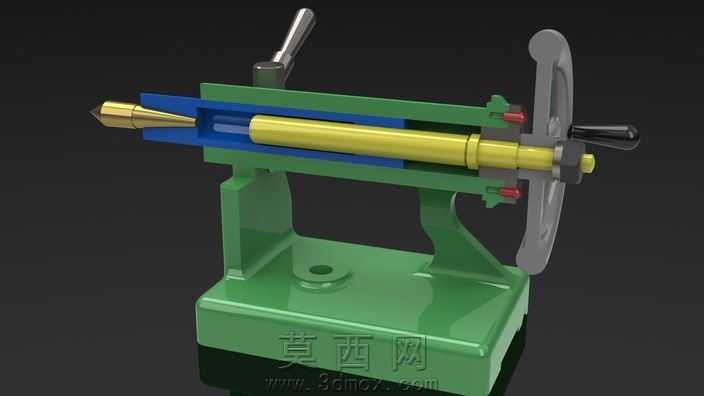

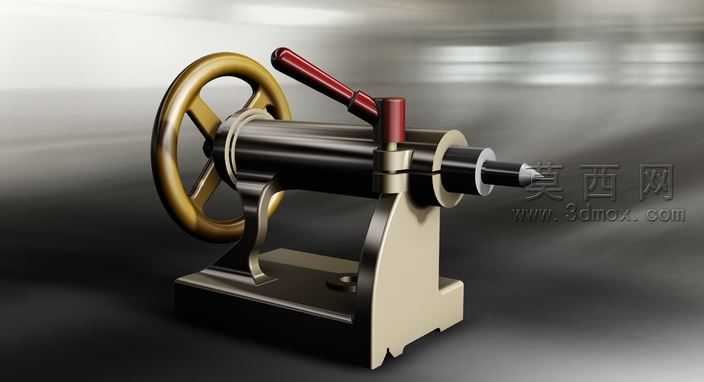

本作品为机械加工场景配套的手动尾座顶尖工装三维模型，整体采用卧式悬臂支撑结构设计，建模阶段严格遵循机械加工工装的实际尺寸比例与装配逻辑，通过三维建模软件完成各零部件的参数化绘制，从底部一体式铸造基座开始，依次完成支撑立臂、轴向滑移套筒、内置顶尖轴、手轮进给机构、顶部锁紧手柄、侧边锁紧旋钮等全部零件的独立建模，各零件间预留合理的装配公差与运动间隙，完整还原手动尾座的实际动作逻辑。材质渲染阶段针对不同部件的实际加工材质做了区分处理：底部基座与主体支撑结构采用铸铁质感的哑光绿色烤漆材质，还原铸造机床附件的漆面质感；轴向滑移的套筒采用黄铜金属材质，表现铜套耐磨自润滑的材质特性；内置顶尖轴采用抛光高速钢材质，呈现高硬度金属的亮面反光效果；端部操作手轮采用灰铸铁哑光金属质感，操作手柄做黑色电木材质区分，锁紧手柄、调节旋钮分别做镀铬金属与红色胶木的材质区分，不同材质的粗糙度、反光度、金属度参数经过反复调试，最终渲染效果层次分明，各部件辨识度高。结构设计上完整复刻了经典手动尾座的功能逻辑：底部基座开设安装定位孔，可直接固定在机床工作台面；主体内部开设轴向滑移通道，配合铜质套筒实现顶尖的轴向进给；尾部手轮通过丝杆结构连接顶尖轴，转动手轮即可驱动顶尖平稳轴向移动，实现工件的顶紧与松开；顶部手柄可实现套筒位置的锁紧固定，侧边的红色旋钮可微调锁紧力度，防止加工过程中顶尖移位；前端顶尖采用莫氏锥度配合结构，可根据加工需求更换不同规格的顶尖，适配不同尺寸工件的装夹需求。整体设计兼顾了手动操作的便捷性与工装装夹的稳定性，结构紧凑无冗余设计，各运动部件无干涉，可直接用于机械加工教学演示、工装结构参考、虚拟装配仿真等场景。
