中控G4L人脸识别门禁终端结构

　　这款三维结构围绕Zkteco G4L面部识别终端展开，建模时先从现场安装边界反推整机比例，再把屏幕、摄像头、补光元件、刷卡区和指纹采集区逐一落到外壳上。设备常见于园区闸机、写字楼大堂、工厂考勤通道、政务大厅自助核验区和社区单元门，使用时人员靠近后由前置双目摄像头采集面部信息，屏幕同步显示时间、识别状态与欢迎提示；下方斜置操作面兼顾刷卡与指纹核验，遇到面部识别受光线、口罩或角度影响时，可切换为卡证或指纹方式完成身份确认。

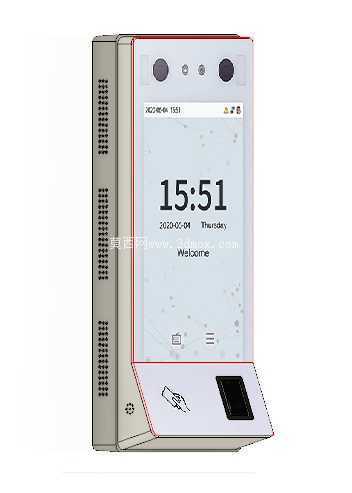

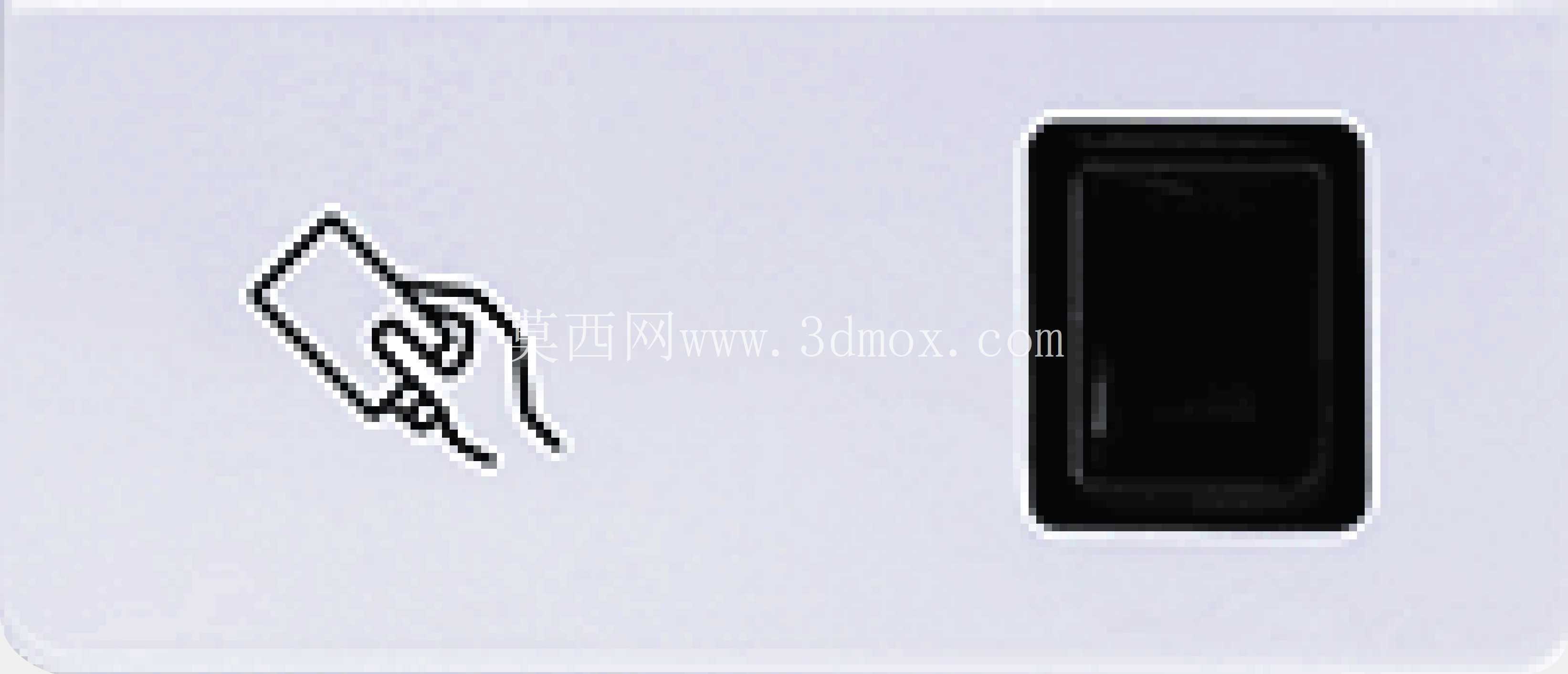

　　整机采用竖屏主机加前倾操作台面的组合形态。正面上部布置两颗较大的成像镜头，中间分布补光与传感小孔，镜头区域与屏幕保持独立边界，避免屏幕背光干扰采集。屏幕占据正面主要面积，用于显示识别结果、时间信息和交互图标；外壳侧边设置多组长条散热孔，孔位沿竖向排列，保证内部主板、电源模块在连续工作时形成自然对流通道。底部斜面把刷卡感应标识和指纹采集窗口放在人员伸手即可触及的位置，斜面角度参考站立操作姿态，减少手腕弯折，也让雨水、灰尘不易在采集面上积存。

　　从结构设计角度看，外壳需要同时满足防护、散热、拆装和防破坏要求。前壳与后壳通过卡扣和螺钉组合固定，背部预留壁挂或闸机支架连接面；侧边散热孔不能正对核心板卡，模型中通过孔阵位置与内部筋位错开，降低液体直溅和异物进入风险。底部台面与竖直屏体之间形成折角，既增强外壳刚度，也把刷卡天线、指纹模块和主控板的安装空间分层布置。指纹窗口周围需要保留密封胶圈槽，刷卡标识下方留出天线板平铺区域，避免金属件紧贴天线造成感应距离下降。

　　安装边界上，这类终端既要适配86盒、立柱和闸机端面，也要考虑人员通行高度。镜头中心宜对准普通成年人面部区域，模型保留了背部平整安装面和侧边厚度，方便工程师在总装时检查支架是否干涉。壁挂场景需核对墙面到屏幕前方的操作距离，闸机场景则要确认设备外轮廓不超出摆门运动范围，底部斜面不影响人员刷卡手势。接线从背部或下方进入时，外壳边缘需预留防水接头和走线槽，三维结构中可直接检查线材弯折半径、插头插拔空间以及维护拆卸顺序。

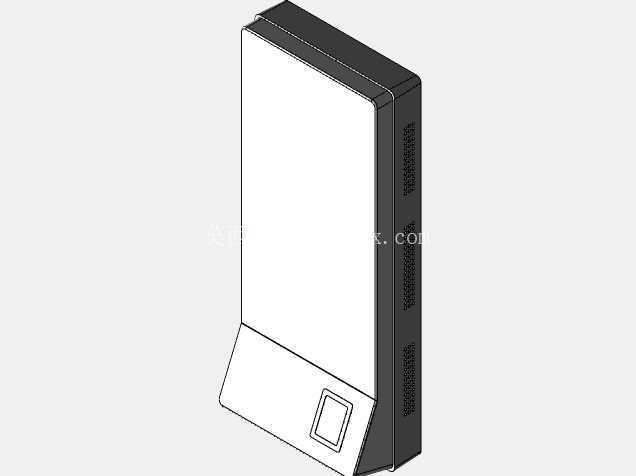

　　建模过程中对外观曲面和装配关系做了接近实测的还原：机身侧面为薄壳矩形截面，前屏区域略高于边框，形成保护唇边；底部斜台向外伸出，指纹模块嵌入矩形开孔，周边保留螺钉柱和定位柱。摄像头窗口、指示灯孔、麦克风孔和散热孔均按功能分区排布，而不是单纯装饰。后壳内部可根据项目需要继续细化主板安装柱、屏蔽罩、橡胶垫和走线卡扣，用于验证屏幕排线、指纹排线与电源线的走向。

　　在选型配套时，结构工程师最关注的是设备能否嵌入现有通行系统。该终端外形紧凑，既可独立壁挂，也可与速通门、翼闸、三辊闸配合；屏幕朝向、台面倾角和背部固定孔位决定了支架方案。若用于室外半开放环境，还需在前框增加钢化玻璃或亚克力防护片，并在散热孔外侧考虑防雨挡板；若用于无尘车间，则可减少外露缝隙，把维护口集中到背部。模型把这些外部接口、操作面和安装姿态清晰表达出来，能够直接用于闸机布局校核、门禁点位布置、外壳二次设计以及产品展示动画制作。
