可充电便携外置移动硬盘概念结构

　　这套三维结构围绕便携外置存储设备展开，主体采用薄型长方体外壳，边角做连续圆弧过渡，整体可放入工装口袋或工具包侧袋。设备在常规移动硬盘的数据存储功能之外，加入内置电池与对外供电思路，适合现场调试、户外采集、设备维护等无法稳定接入主机电源的场景。工程师在机床旁拷贝程序、在产线端导出日志、在外场采集传感器数据时，可先将文件写入该设备，再转存至工作站；内置储能模块也能在短时间内为小型数码外设补电，减少随身线缆和转接配件数量。

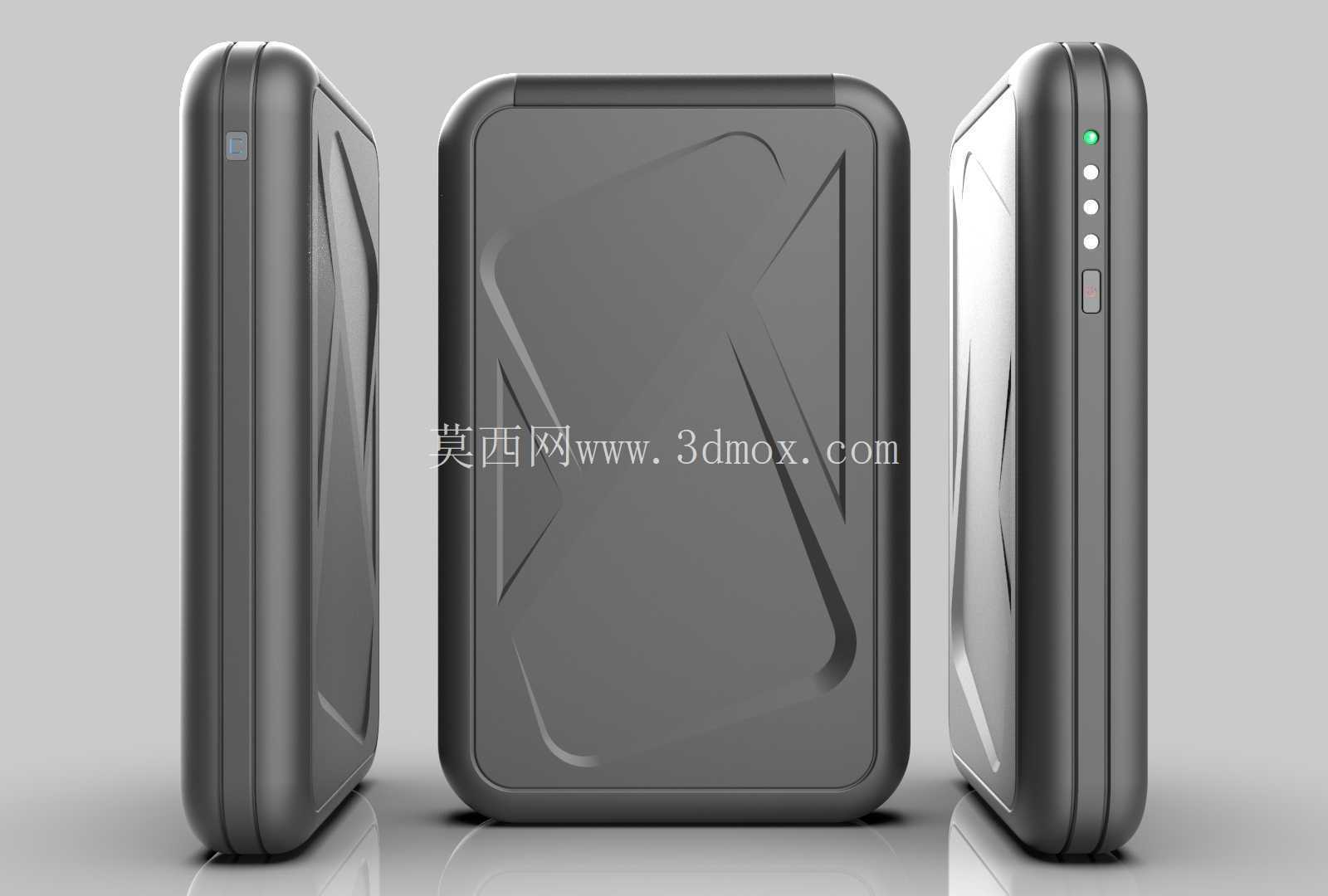

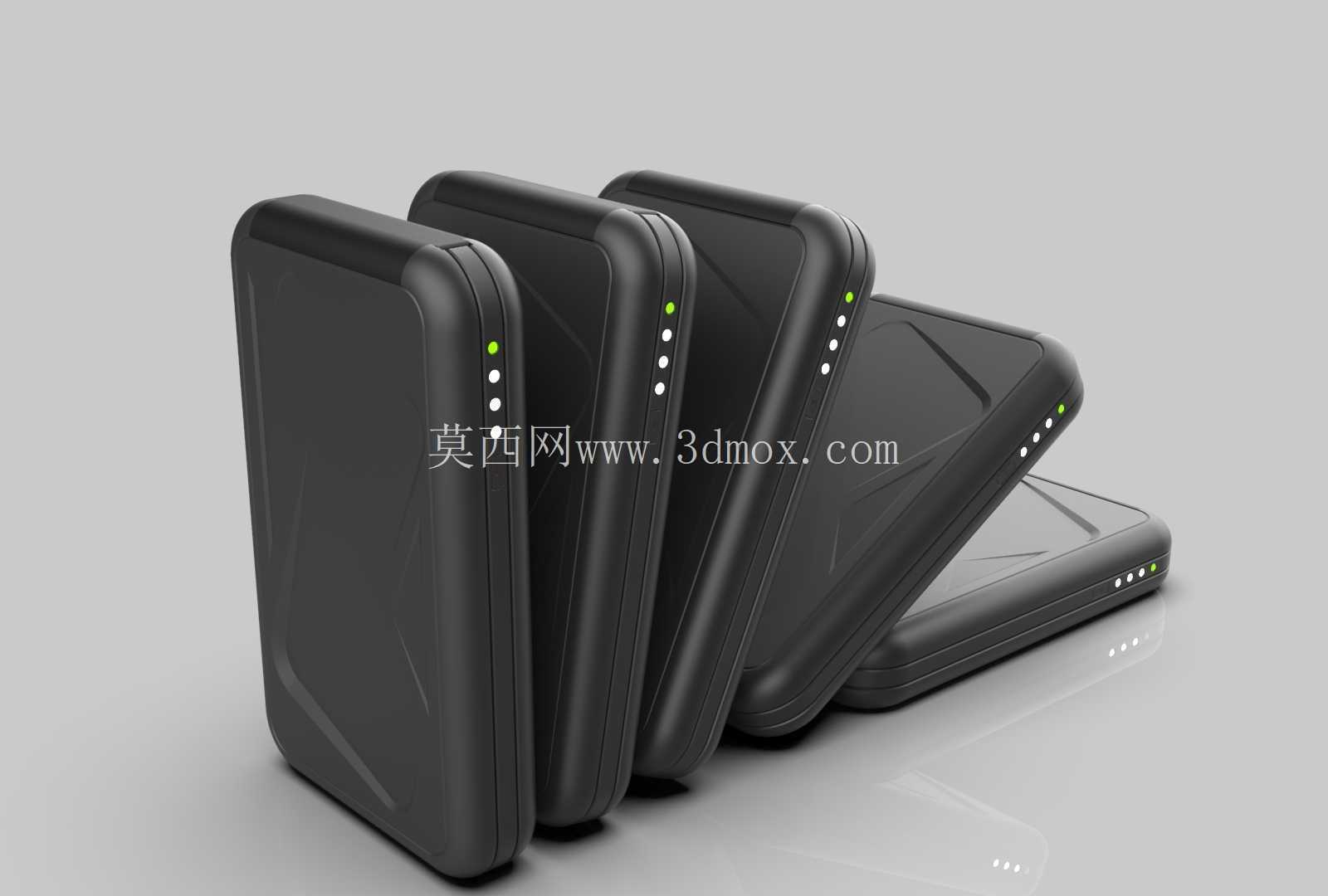

　　外形布局以竖向握持和平放使用两种姿态为约束。竖立状态下，设备底部需要保留平整支撑面，侧壁厚度控制在手持可稳定夹持的范围内；平放堆叠时，上盖曲面不能形成高点干涉，相邻设备之间依靠圆角侧壁和浅凹槽面保持错位，避免表面直接大面积摩擦。外壳前后盖采用分件式结构，主壳体承担电池、电路板和2.5英寸存储介质的安装空间，端盖区域预留接口、指示灯和按键位置。侧壁的细长指示灯孔沿厚度方向排列，可用于显示电量、读写状态或充放电进程；灯孔周边需要做遮光筋，避免相邻LED串光。

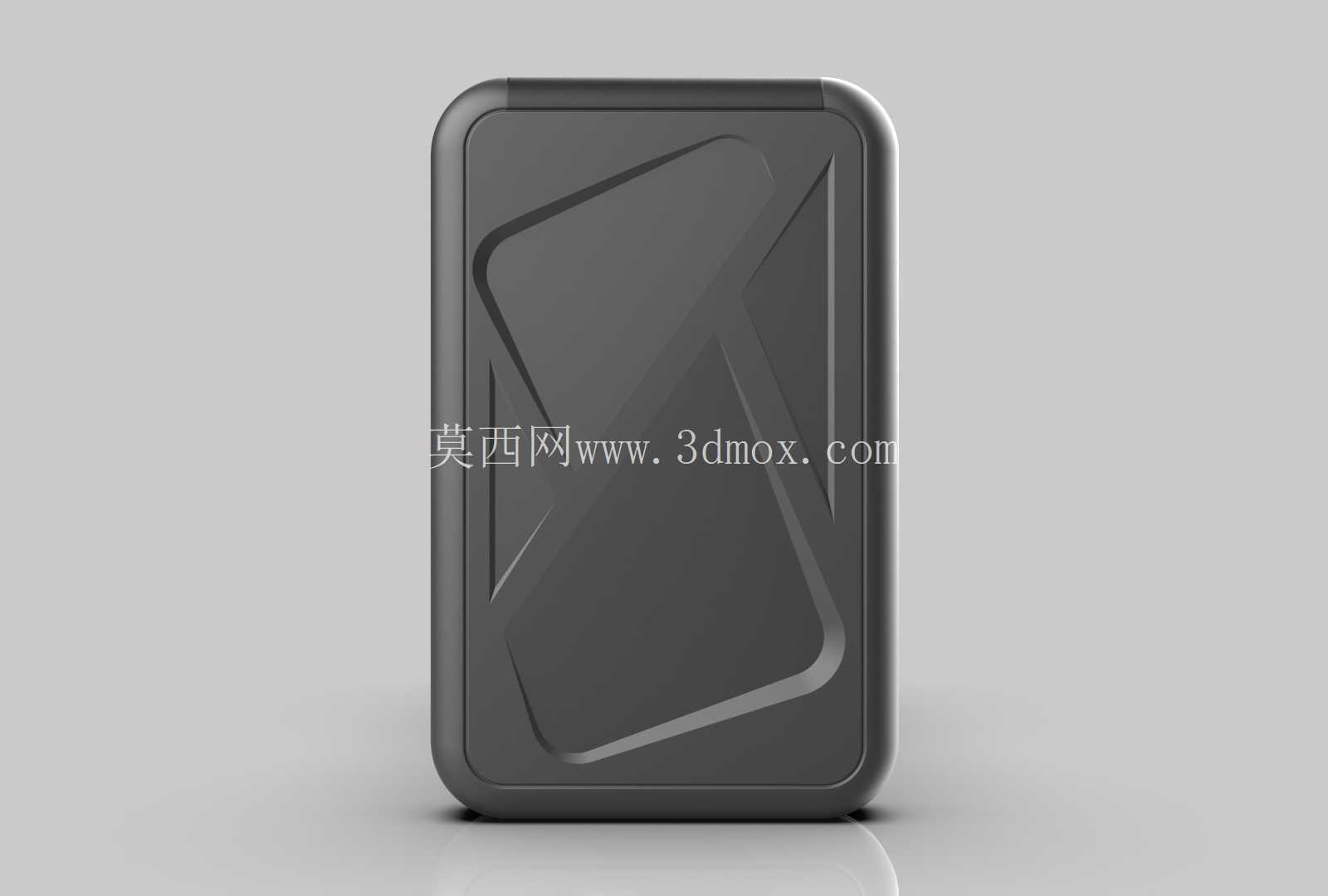

　　结构设计上，外壳内壁应布置电池仓限位筋、PCB固定柱和硬盘减震垫位。存储介质属于受振动影响较明显的部件，四周不宜与硬壳直接刚性接触，可在四角设置橡胶垫或泡棉缓冲区；电池仓与主板之间增加隔离筋，既限制电芯位移，也为线束走向留出通道。接口端集中布置Type-C类数据充电口、输出口和功能按键，开口边缘需要保证插头插拔空间，外壳壁厚在接口周围局部加厚，防止反复插拔后开裂。上盖表面的浅折线不仅形成视觉识别，也可作为加强筋方向参考，提高薄壳受压时的刚性；背部或底部可设置细微防滑纹理，使设备在倾斜工作台面放置时不易滑移。

　　安装边界方面，整机长宽高需按内置电芯、硬盘支架和电路板堆叠关系校核。厚度方向要同时容纳硬盘、电池包和壳体加强筋，不能只按外观曲面拉皮；长度方向需给接口插头、线束弯折和端盖卡扣预留余量；宽度方向则要保证手持宽度与桌面稳定性。散热路径不能被完全封闭，高速读写时存储主控和电源管理芯片会产生热量，外壳内侧可在对应位置设置导热垫接触区，外侧避免整片软质包覆堵死散热面。螺丝柱、卡扣和超声焊接筋可根据量产工艺选择：若强调可维修性，端盖采用螺丝加卡扣；若追求轻薄和密封，可采用前后盖超声焊接，但需在模型阶段明确电池更换与返修边界。

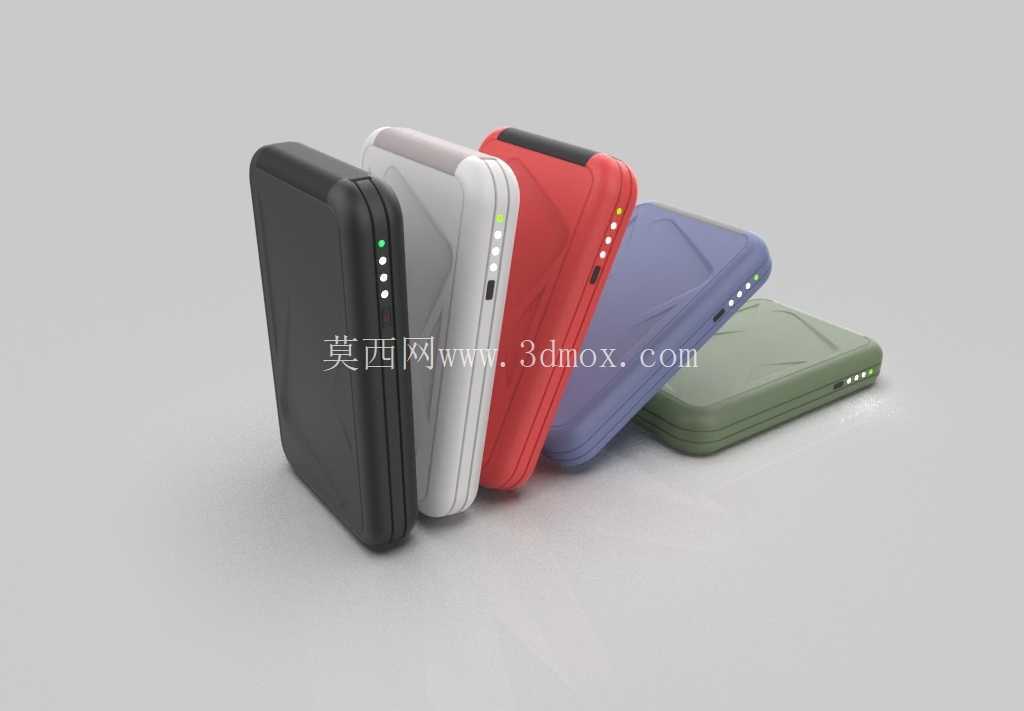

　　多配色外壳体现的是同平台系列化思路，黑、白、红、蓝、绿等外观件共享内部骨架，仅改变外盖颜色和表面质感。这样做可以在不开设多套内部模具的情况下形成产品区分，也便于后续按行业场景配置不同容量、电池规格或接口版本。建模时应将内部电芯、硬盘、PCB、接口、缓冲垫、灯罩和上下盖分别建为独立零件，检查装配间隙、拆装顺序和灯效透出位置；外观圆角与分型线要保持连续，避免在手握区域出现锐边。整体方案兼顾数据转存、临时供电和便携防护，适合作为数码外设结构设计、消费电子产品建模以及小型储能存储一体化设备的概念参考。
