这款触摸传感控制器主要面向中小尺寸触控显示终端的配套场景,常见于工业操作面板、自助查询终端、小型人机交互界面、嵌入式触控工位屏以及紧凑型设备的显示交互单元。它的核心作用是把触控屏表面采集到的触点位置信号转换为主控系统可识别的坐标数据,完成触摸检测、信号调理、坐标解析和通信输出,使用户在玻璃或触控面板上的点击、滑动操作能够稳定传递给上位控制系统。
从板卡布局来看,控制器采用矩形PCB作为承载主体,四角预留安装孔,便于通过螺钉、铜柱或隔离柱固定在显示屏背部、设备内腔或钣金支架上。板边布置连接器,用于连接触控传感端和主机端,装配时线束走向清晰,能够减少与显示屏驱动板、电源模块之间的干涉。板上两个主要芯片区域承担信号处理与控制逻辑,周边配合阻容、接插件和布线形成完整的传感采集链路。对于结构工程师而言,这类板卡并不是孤立零件,在整机设计时需要同时考虑触控屏厚度、显示模组背部空间、连接器插拔方向、线束弯折半径以及维护拆装顺序。
在实际用途上,该控制器适配较小显示尺寸的Zytronic触摸传感器,适合安装空间受限但又要求可靠触控输入的设备。相比大型触控墙或大尺寸工业平板所使用的控制板,它更强调紧凑布置和边界适配:板卡轮廓需要贴近显示模组背部有效区域,安装孔位置要避开屏幕驱动电路和背光结构,接插件方向还要符合整机线缆出口。将其纳入三维设计时,不能只还原电路板外形,还应把连接器高度、焊点突出量、螺钉头空间、线束最小弯曲区以及板卡与金属背板之间的绝缘间隙一并表达,这样后续出工程图和做装配校核时才不会出现实物装不上、插头无法锁紧或线材被压夹的问题。
设计思路上,板卡围绕触控信号采集的稳定性展开。四角安装孔提供机械固定基准,使PCB在振动、运输和频繁维护环境下保持位置稳定;边缘接插件集中布置,有利于触控排线和主机通信线分区连接;主要器件放置在板内区域,可降低装配过程中接插件受力对核心元件的影响。做整机结构布置时,建议以安装孔建立板卡定位基准,再根据显示面板可视区和触控传感器有效区校核控制器相对位置。若设备外壳较浅,需要重点检查板卡最高元件与后壳之间的安全距离;若设备处于金属机柜内,还应在板卡与导电壁面之间保留绝缘层或隔离柱空间,避免磨损线路或造成短路风险。

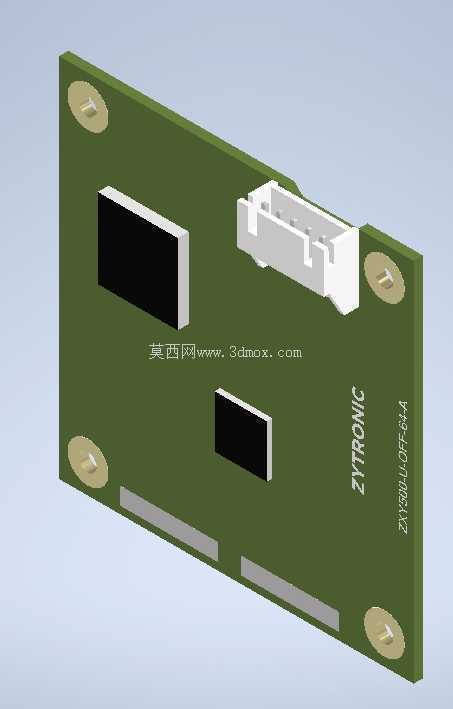

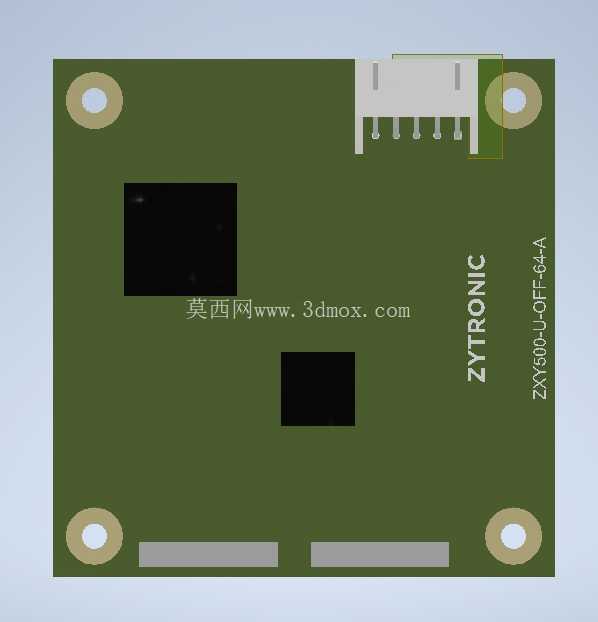

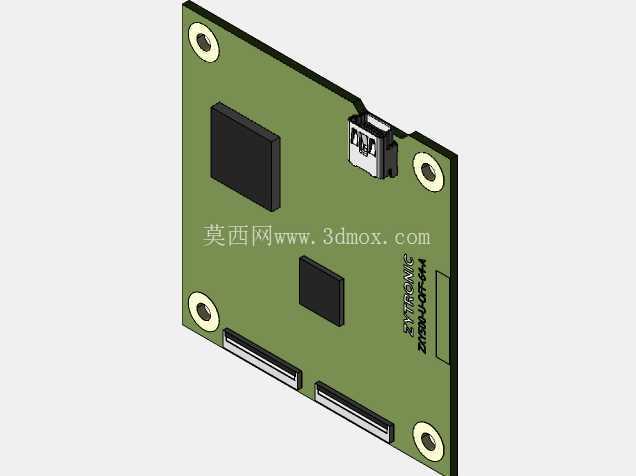

外形与安装边界方面,三维建模应准确体现矩形板体、四个圆形固定孔、顶部连接器、板侧丝印标识以及底部条状元件的相对位置。安装孔不仅是几何特征,也决定了板卡在总成中的约束方式;建模时可将孔位作为装配参考,配合铜柱、螺钉和压条完成虚拟装配。连接器区域需要保留插拔手空间,不能被屏幕支架、后壳加强筋或其他板卡遮挡。板卡正面元件高度不同,在堆叠设计中应按最高元件设定禁布区,背面若贴近金属板,还要按焊点和引脚高度设置隔离距离。
在设备选型和结构协同阶段,这类控制器的价值在于把触控传感器与控制系统之间的接口关系具体化。结构设计者需要关注它能否放入显示模组后方空间,电气设计者需要确认接口定义和通信方式,工艺人员则要考虑线束固定、三防涂覆、检修拆卸和批量装配效率。通过完整三维模型,可以在设计早期发现板卡与壳体、支架、显示屏、线束之间的冲突,减少样机阶段反复改孔、改支柱和改走线槽的情况。对于紧凑型人机交互设备而言,这种小尺寸触摸控制器虽然体积不大,却直接影响触控响应、装配可靠性和后期维护便利性,是显示交互模组中不可忽略的关键部件。
