三通道音频接口转接模块结构

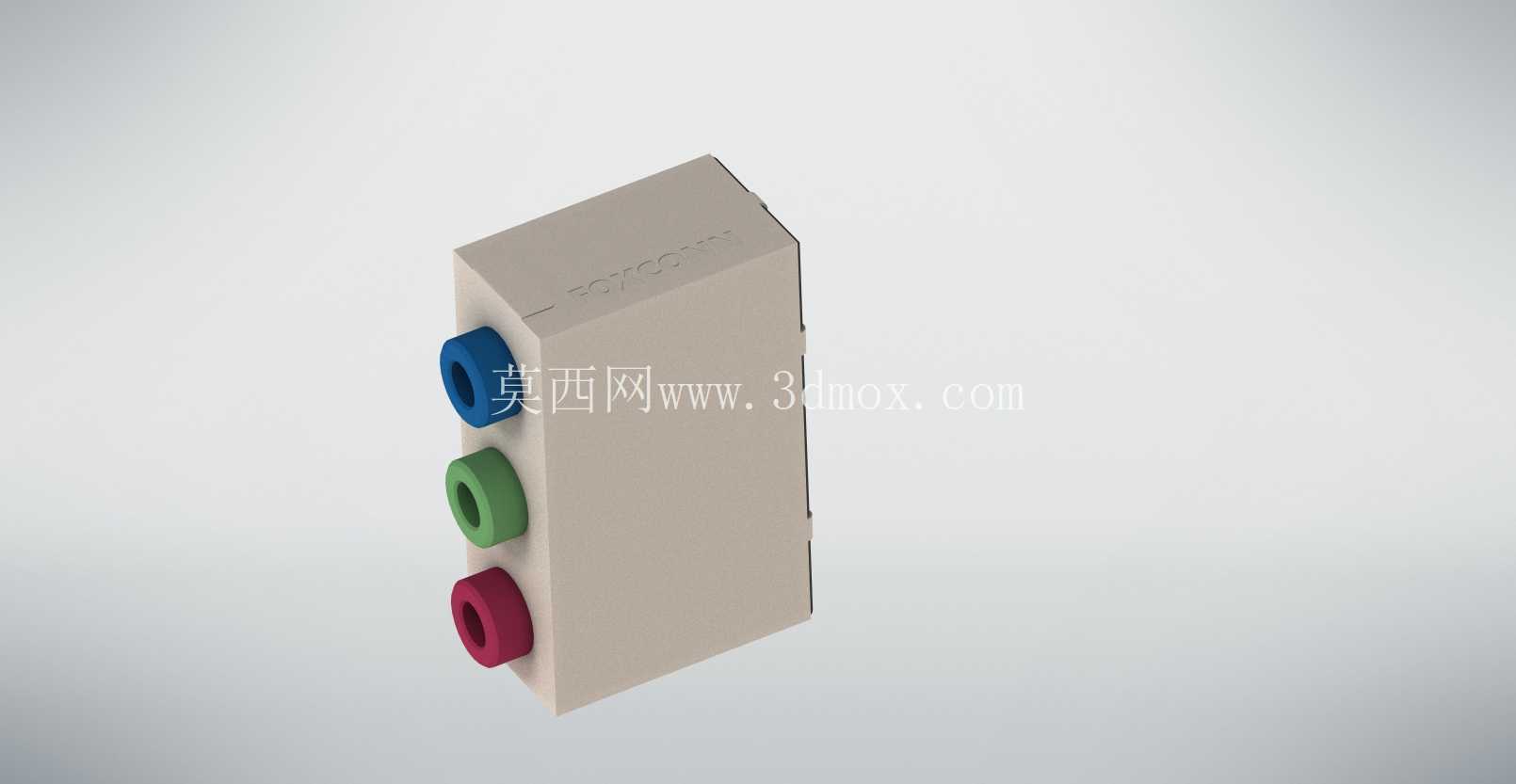

　　这套三通道音频接口转接模块，主要面向桌面音频测试台、实验仪器面板、小型信号采集箱以及教学实训设备的端口集成场景。模块本体采用规整长方体基座，三个不同色环的圆形音频插孔沿同一侧立面竖向等距排布，蓝、绿、红三色端口可直观区分左声道、右声道与辅助信号通道，现场接线时无需反复核对丝印标识，能有效降低多线缆插拔时的错接概率。

　　从实际装配逻辑来看，基座主体为绝缘硬质壳体，内部预留三路独立插孔的安装腔与走线槽，插孔尾部的焊接触点可直接对接面板内部的信号线束；壳体外侧预留的浅刻标识区可补充通道编号或设备编号，适配小批量定制化仪器的面板装配需求。模块整体厚度控制在窄体安装区间内，可直接嵌入仪器前面板的矩形开孔，也可通过壳体背部的预留固定位搭配卡扣或微型螺钉完成锁紧，安装后三个插孔的端面与面板外表面基本齐平，音频插头插入后不会出现额外外凸干涉，适配设备外壳内侧空间局促的布线场景。

　　结构设计上，三个插孔采用竖向直线排布，孔位间距经过匹配常规6.35mm音频插头的插拔操作空间校核，相邻插头同时插入时，插头外壳与线缆接头不会发生互相磕碰，操作人员单手即可完成插拔动作。基座的棱角做了小尺寸倒角处理，既避免面板装配时锐边划伤线束，也能在嵌入面板开孔时起到导向作用。三色端口的色环与插孔本体为一体式嵌装结构，长期插拔使用后色标不会轻易脱落，在车间、实验室这类频繁移动接线的使用环境下，通道识别的可靠性远高于后期粘贴的纸质标签。

　　在功能实现层面，该模块将三路独立音频信号端口整合在单一基座内，替代了传统设备面板上零散安装三个独立插孔的方案：零散装配时需要在面板上分别加工三个圆孔、逐个调整插孔对齐度，还要单独为每个插孔做防转固定，集成式模块仅需在面板加工一个对应尺寸的矩形安装口，一次对位即可完成三个端口的同步固定，面板加工工序与装配工时都能明显缩减。模块内部的各通道插孔之间设置有隔离筋位，避免不同声道的信号触点在壳体内发生意外触碰，减少音频信号串扰的隐患。

　　建模过程中需要重点把控几处装配边界：首先是三个插孔的中心距，既要满足插头插拔的操作空间，也要控制整体基座的竖向总长度，适配常规小型仪器面板的端口区域高度；其次是基座背部的触点伸出长度，需要匹配仪器内部的线束焊接空间，避免触点过长顶到内部电路板，或是过短导致焊接操作空间不足；再者是壳体侧壁的安装导向槽尺寸，需要和面板开孔的公差形成匹配，既保证模块可以顺利推入安装位，又不会出现装配后松动晃量。插孔的内孔结构按照标准音频插头的配合尺寸构建，插拔阻尼处于适中区间，插头插入后不会因设备轻微震动出现松脱，拔出时也无需过大作用力。

　　这类集成式音频端口模块常应用在音频信号发生器、小型调音测试装置、学生实验用信号箱、工业设备的音频告警输出端口等场景，相比分散式插孔组件，它的面板布局更整洁，通道识别逻辑清晰，后期维护时如果某一路端口出现磨损，可整体拆下模块更换插孔组件，无需在面板上逐个拆解零散零件。壳体的外形尺寸兼顾了紧凑性与结构强度，绝缘材质的基座同时承担端口固定、通道隔离、面板适配三重作用，没有多余的冗余结构，整体结构简单实用，完全围绕多通道音频信号的快速接线、稳定连接需求完成设计。
