PCIExpress插槽连接器带卡扣结构

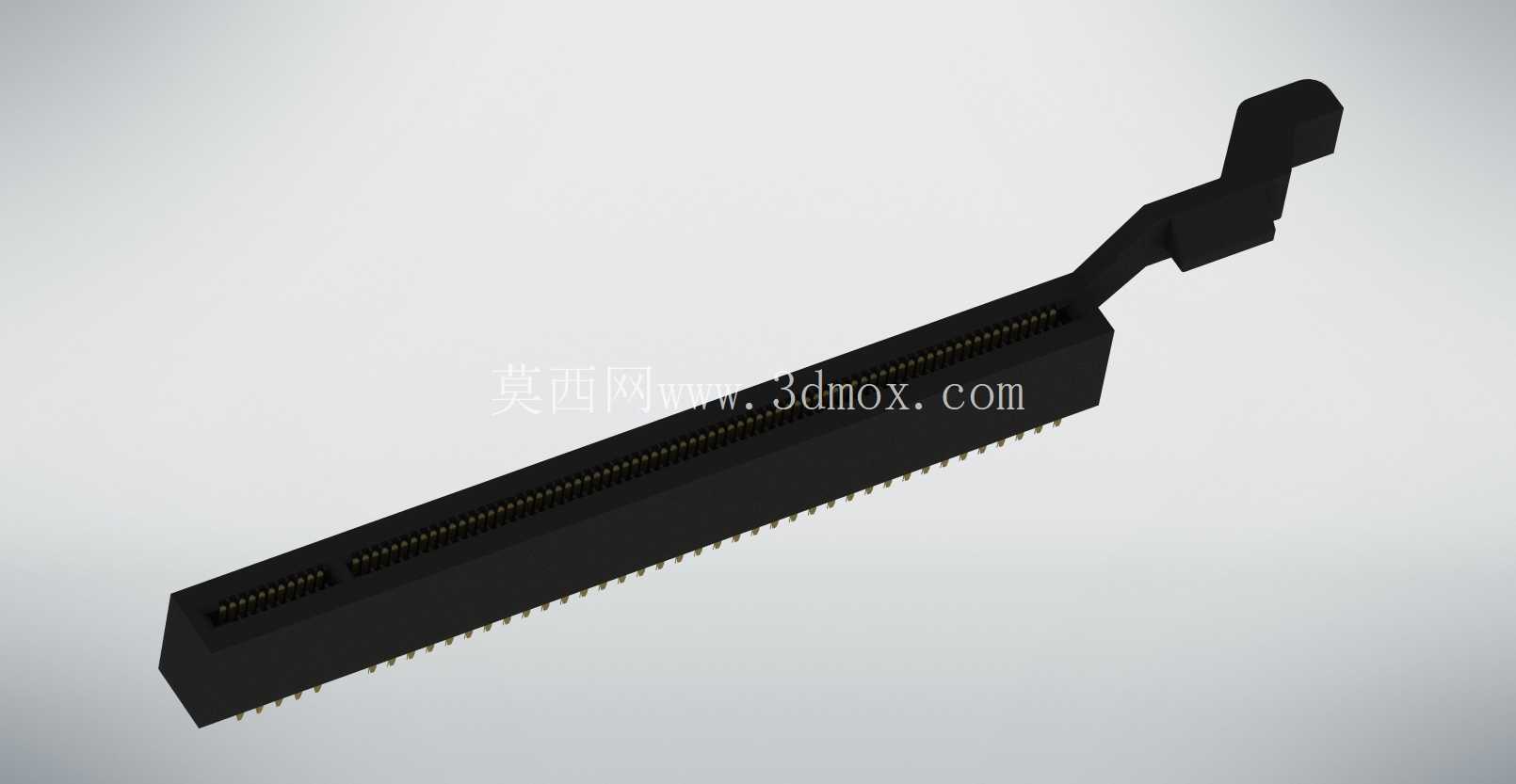

　　这套三维结构围绕台式计算机与工业工控主板上常见的PCI Express扩展插槽展开，把长条形插槽本体和末端翘起的塑料固定卡扣作为一个完整装配体来还原，适合在整机布局、板卡干涉检查、机箱内部走件评审时直接调用。

　　从实际装机场景看，这类连接器承担显卡、采集卡、运动控制卡、扩展网卡等板卡与主板之间的机械定位和信号对接。插槽主体沿PCB板面横向铺开，底部密集焊脚对应主板焊盘，前端开口供金手指板卡沿法向插入；末端卡扣在板卡到位后卡住板边缺口，避免运输振动、维护插拔或风扇长期震动下出现板卡松脱。工业柜、服务器、视觉检测工位里设备经常伴随风扇、传送带和压机振动，卡扣这一细节虽然体积小，却直接影响扩展卡长期接触可靠性。

　　建模时没有把它做成简单长条方块，而是保留了几个工程上必须关注的特征。插槽内腔的接触端子区沿长度方向连续布置，外形上能看到细密的端子排列节奏；壳体两侧的定位台阶用于与主板丝印和板边参考对齐；底部引脚伸出长度、焊脚间距和塑料本体底边之间留出焊接工艺间隙，避免三维装配时把插件底面错误贴死在PCB上。末端卡扣不是固定死块，而是通过薄壁铰接区域与插槽端部相连，翘起姿态表达了开启状态：装卡前把卡扣扳开，金手指压入后再回拨扣合，维修拔卡时也要先松开卡扣再均匀发力。

　　尺寸边界方面，整体呈狭长形态，长度方向是占用主板空间的主要因素，布局时不能只看插槽本体投影，还要在末端给卡扣摆动留出操作空间，在插槽上方给板卡金手指插入行程和后续卡身高度留出通道。插槽两侧及端部附近应避免布置过高电容、电感、散热片或线束插头，否则手指无法伸入按压卡扣。若用于服务器或紧凑工控机，还要同步核对显卡挡板、机箱压条、散热风扇与卡扣手柄之间的运动关系；卡扣翘起时会向板卡上方偏置，关闭后则回落到插槽端部附近，两种姿态都应在干涉检查中分别验证。

　　设计思路上，模型偏重可视化装配表达而非端子级电气详图，因此塑料壳体、锁扣臂、插槽腔口和焊脚阵列被放在同一坐标系下，能够帮助结构工程师快速判断主板堆叠、机箱限位和扩展卡安装顺序。对于做教学演示、维修培训或虚拟装配的人员，这种近似模型也能清楚说明PCIe板卡为什么要垂直下压、为什么末端需要先解锁，以及插槽周围哪些区域属于维护禁布区。

　　在整机设计中，该件还会影响EMI弹片、显卡支撑架、风道隔板和线束固定点的位置。若板卡较重，单靠插槽尾部卡扣并不能承担全部弯矩，机箱挡板螺钉和板卡支撑件仍需共同受力；三维布局时可借助该连接器外形确定金手指起点、插槽中心线和卡扣旋转范围，再反向校核加强筋、压卡条与散热模块的间隙，使样机装配时减少物理返工。
