带压缩称重传感单元的智能仓储货架

　　这套结构面向车间线边仓、备件库、电子料仓以及中小件物料的精细化管理场景，核心是把普通承载货架升级为可实时感知货位重量的智能仓储单元。现场使用时，每个货位不再只承担存放功能，而是通过布置在承载路径上的压缩称重传感器，持续采集托盘、料箱或散料的重量变化，系统据此判断物料有无、领用数量、补货节点和异常挪动。相比依赖人工扫码或定期盘点的方式，这种重量感知方案对紧固件、电子元件、刀具、耗材、标准件等高频领用物料尤其适用，取放动作发生后即可形成库存变化，减少漏记、错记和账实不符。

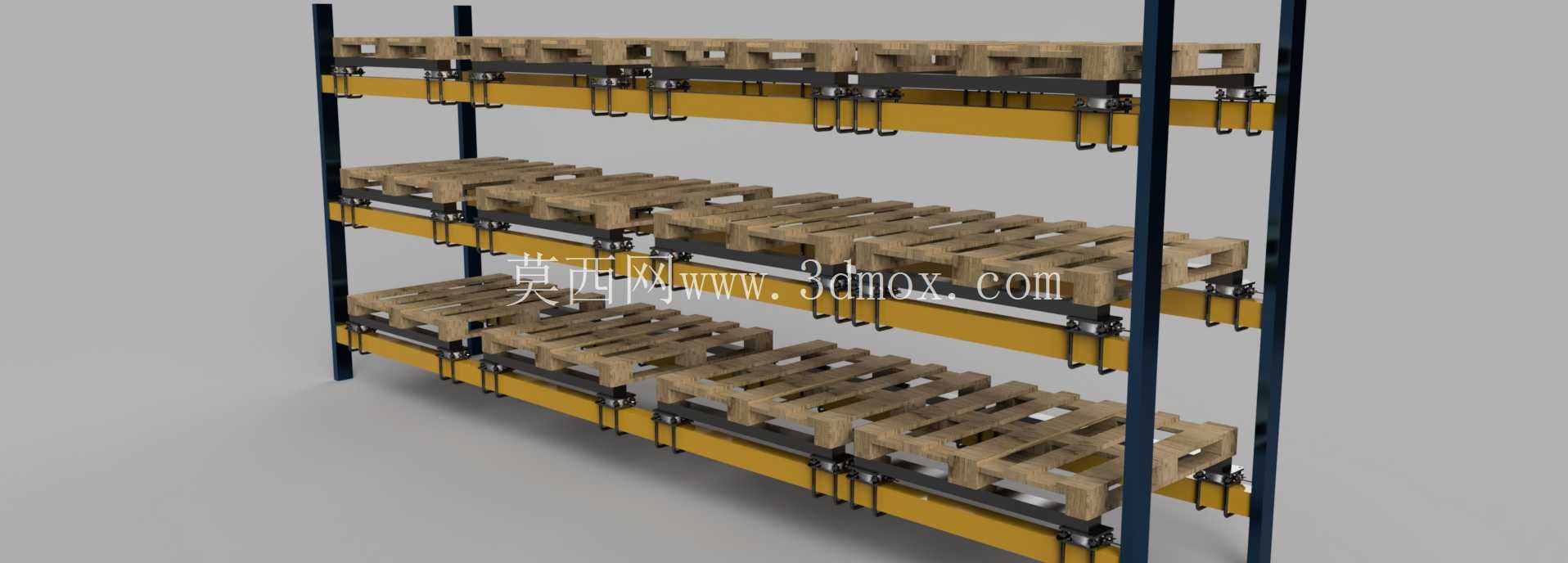

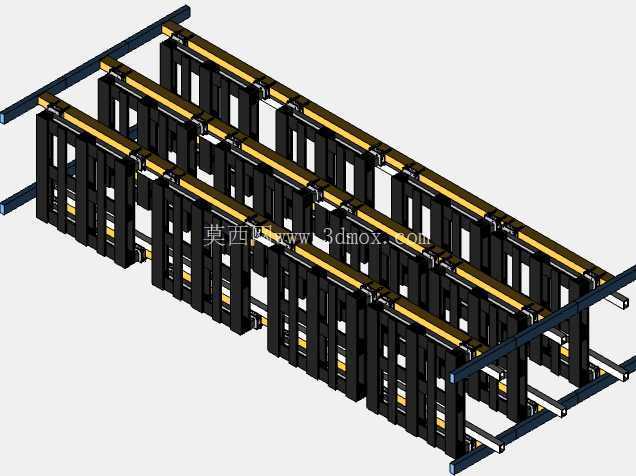

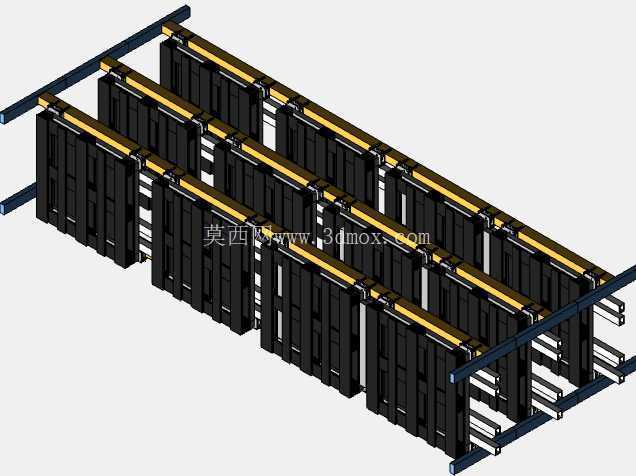

　　从整体布置看，模型采用多排并列、多层贯通的货架形式，主体由立柱片、横梁、层间支撑、货位导向件和顶部走线构件组成。货架沿长度方向连续展开，形成密集货位阵列；沿宽度方向保留作业通道和安装维护空间；沿高度方向分层布置，以提高单位面积存储能力。结构设计时优先考虑承载传递路径，料箱或托盘的载荷通过承载梁传递到支撑点，压缩称重传感器布置在载荷集中通过的位置，使重量信号能够稳定反映货位真实负载，而不是被旁侧结构分流。传感器周边设置限位与防倾覆结构，避免推箱、碰撞或偏载时对敏感元件产生横向冲击。

　　货位形式适配标准化料箱和小型周转箱，箱体在货架内按行列排列，侧向导向和端部挡止可约束箱体位置，使每次放置都尽量落在称重区域中心。对于人工拣选场景，货架通道宽度、层间高度和箱体抽取距离需要结合人体作业范围校核；对于自动化或半自动化拣选场景，则要在货位前端预留对接空间，保证料箱推送、取出和回位时不会与相邻货位干涉。模型中顶部纵向构件可用于布置传感器线缆、通信模块或防护线槽，使称重信号从各货位汇集后接入采集系统，避免线缆散落在作业面上。

　　设计思路上，这套货架并不是单纯追求高堆垛，而是在常规存储密度和感知可靠性之间取平衡。立柱与横梁组成稳定框架，承受竖直载荷和轻微侧向力；层间连接件提高整体刚性，减少多货位同时加载时的框架变形；称重安装位通过局部加强结构控制挠度，使相邻货位取放时对目标传感器的串扰尽可能小。压缩式传感器的优势在于结构简单、承载直接、维护方便，适合长期静载和频繁增减载荷的仓储环境；但安装面平行度、支撑刚度和防偏载能力必须在结构阶段处理，否则会造成读数漂移或重复性下降。

　　外形与安装边界方面，货架整体呈长条形模块化布局，可按库房柱网、通道宽度和管理分区进行多组拼接。单组货架长度取决于货位数量、料箱宽度以及立柱间距，高度则由层位数、单件载荷和人工/设备取放方式共同决定。落地安装时需要校核地面平整度和地脚承载，立柱底部应设置可调脚垫或固定底板，用于补偿地面误差并保证称重基准稳定。货架后侧和顶部应预留线缆敷设、接线盒安装及检修空间，前端则需保证料箱进出顺畅，不与照明、消防、搬运设备发生冲突。

　　在工程实施中，这类结构常与库存管理系统、看板或工位终端配合使用。重量数据经过标定后，可换算为物料数量；当货位低于安全库存时触发补货，当出现非计划重量波动时提示异常。结构建模时需要重点表达传感器安装座、承载梁、限位件、料箱位置和走线空间，因为这些细节直接决定后期装配、标定和维护是否可行。整体方案把机械承载、传感检测和仓储管理结合在一起，适用于需要对小件物料进行连续、自动、低人工干预盘点的生产与仓储环境。
