紧凑型六盘SSD磁盘阵列安装托架

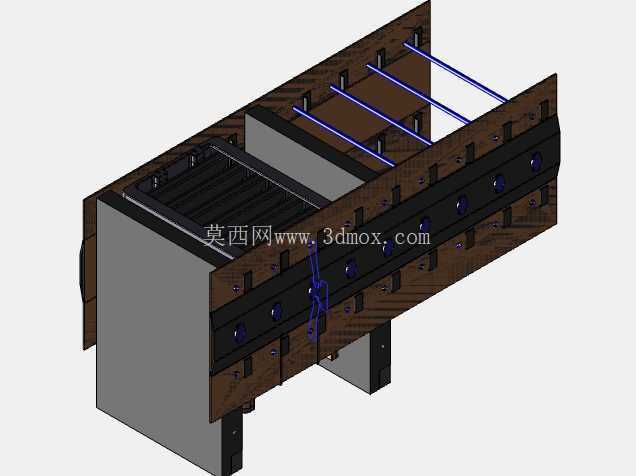

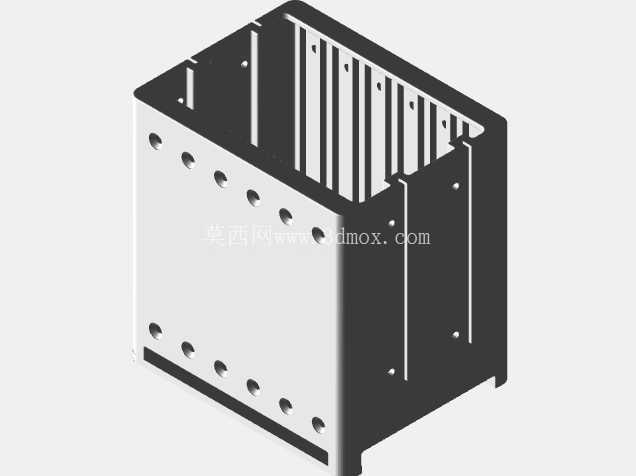

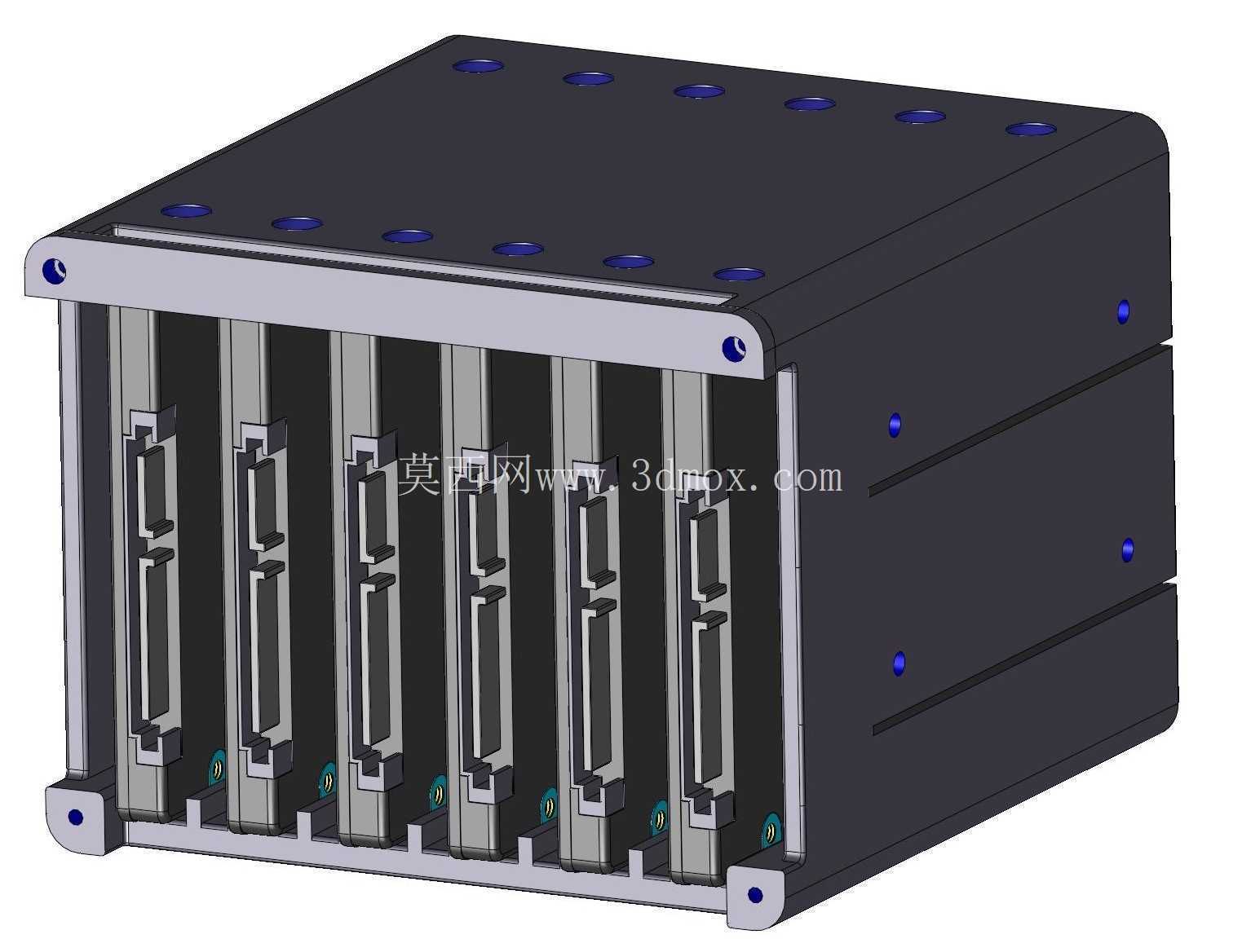

　　托架整体采用框架式敞口结构，主体支撑侧板使用硬质金属板材折弯成型，两侧内壁冲压出平行的导向滑槽，每一层滑槽对应一块SSD的插入路径，盘体从托架正面沿滑槽推入后，侧边与滑槽间隙控制在0.3到0.5毫米，既可以避免盘体在槽内晃动，也不会因为公差过紧导致插装卡滞。托架顶部盖板均匀排布十二处沉头安装孔，孔位间距匹配标准机箱光驱位的横向固定孔距，盖板既可以作为整个托架的上部受力加强件，也能通过螺丝直接将托架整体锁附在机箱的5.25英寸仓位支架上，不需要额外在机箱壳体上打孔改造。托架正面的上下边框做了外翻折边处理，折边上的定位孔对应仓位面板的固定点位，安装完成后托架前端面可以和机箱前面板保持齐平，不会突出仓位边界干涉机箱盖板装配。这套磁盘阵列安装托架的设计初衷，是在中塔ATX机箱的闲置仓位内，用尽可能小的占用空间完成六块2.5英寸固态硬盘的集中固定，为搭建多盘RAID存储阵列提供可靠的机械支撑。在常规消费级机箱的仓位规划里，传统3.5英寸机械硬盘位通常仅预留2到3个安装位，若直接加装多块SSD，要么占用大量5.25英寸光驱位空间，要么只能零散固定在机箱底板，不仅走线混乱，盘体之间的散热间隙也无法保证，长期运行时积热会直接触发SSD的过热降速，影响阵列的连续读写稳定性。

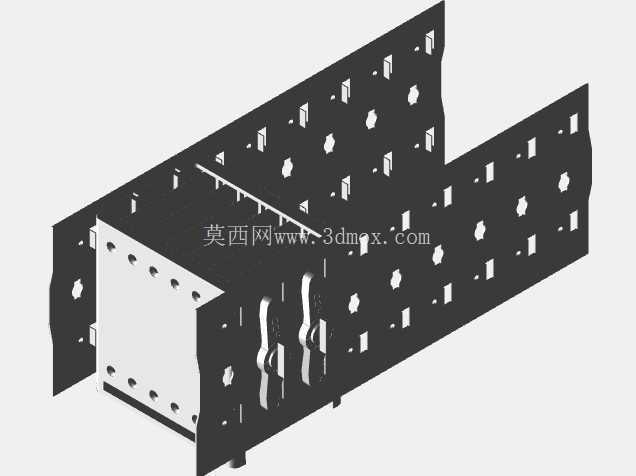

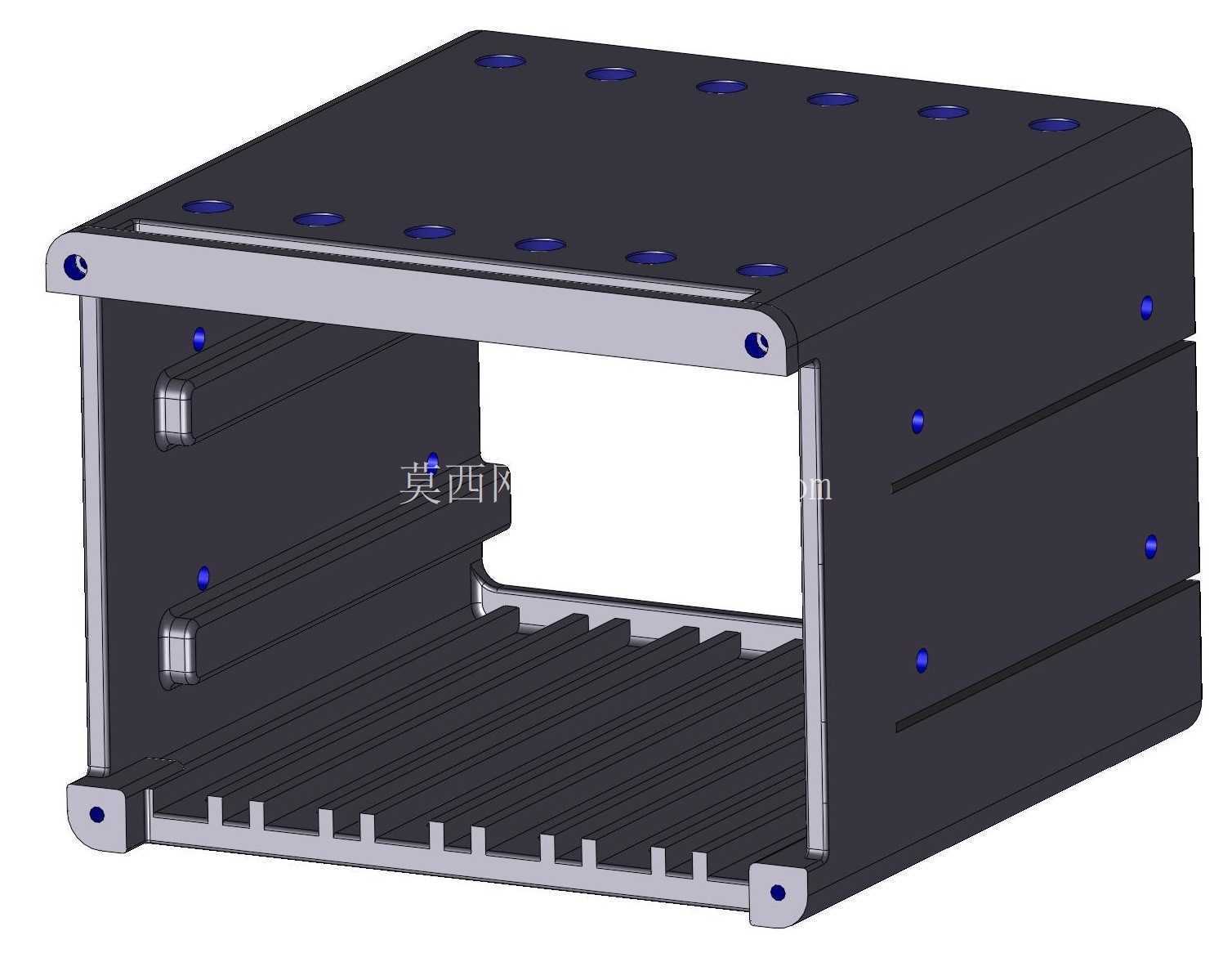

　　托架两侧侧板的外侧预留了多组侧装固定孔，当机箱内部光驱位被其他设备占用时，也可以通过侧孔将托架横向固定在机箱硬盘笼的侧边空位，适配不同机箱的内部布局。框架内部的底部承托面加工出连续的通风格栅槽，格栅槽的走向和机箱前进风的气流方向保持一致，冷风从托架正面进入后，可以顺着盘体之间的间隙穿过底部格栅流出，不会因为封闭底板阻挡风道，六块盘并排安装时每块盘的上下表面都留有均匀的通风间隙，避免相邻盘体的热量互相叠加。托架的后端完全敞口，SSD的供电线与SATA数据线可以直接从后侧梳理排布，线缆顺着侧板外侧的走线空间收拢后用扎带固定，不会挤占盘体的安装空间，也不会和机箱内部的其他线材发生干涉。

　　设计过程中首先核对了2.5英寸SSD的标准外形尺寸，单盘长宽为100毫米乘70毫米，厚度7毫米，六块盘沿竖直方向分层排布时，层间预留3毫米的通风间隙，整体托架的内部高度控制在65毫米以内，刚好占用两个标准5.25英寸光驱位的高度空间，宽度匹配光驱位146毫米的标准安装宽度，深度控制在180毫米以内，不会超出常规中塔机箱的光驱位深度边界。滑槽的定位尺寸经过公差校核，即使是不同厂商生产的SSD存在小幅外形公差，也能顺利插装到位，盘体尾部的接口位置和托架后端面保留15毫米的操作空间，方便插拔数据线时不需要完全抽出托架。

　　框架的所有棱角位置都做了圆角处理，避免安装过程中锋利的板材边缘割伤线材或者操作人员，侧板上的蓝色紧固点位对应盘体侧边的锁附螺丝位，盘体推入到位后可以从侧面拧入小规格固定螺丝，防止设备移动或者运输过程中盘体从滑槽内滑出。这类托架除了家用DIY存储主机的场景外，也可以用在小型工业工控机、本地NAS存储服务器的内部改造中，在有限的机柜安装空间里实现多块固态盘的集中部署，相比零散安装的方式，整体结构刚性更强，抗振动能力更好，设备运输或者工业现场存在小幅振动的工况下，盘体的连接可靠性也能得到保障。框架的分体式组装结构也降低了加工难度，侧板、盖板、底部承托件都可以通过钣金折弯加工成型，不需要复杂的注塑模具，小批量定制时也能快速调整槽位数量，适配不同盘位数量的阵列搭建需求。
