锅炉给水用饲料止回阀结构设计模型

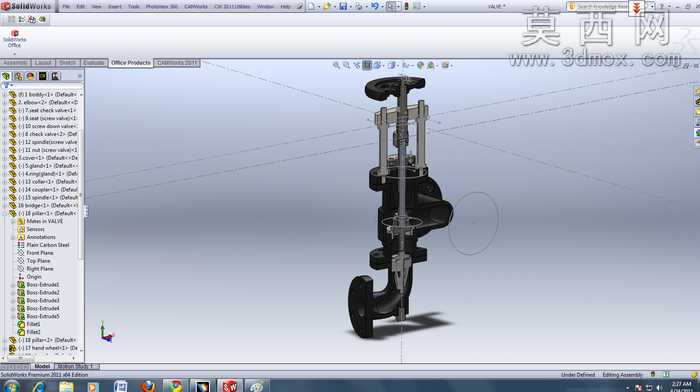

本模型为锅炉给水场景专用的非返回类止回阀三维设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与管路阀门的通用设计标准，完整还原了该类止回阀的全部结构细节。建模阶段从整体装配逻辑出发，先完成核心承压阀体的基础轮廓构建，阀体采用角式连接结构，分别设置进水端、出水端与阀杆安装腔，建模时严格把控各流道的过渡圆角与通径尺寸，确保流道截面符合给水工况的流量要求，避免出现流道突变造成的压损过大问题。随后依次完成阀瓣、阀杆、手轮、密封压盖、连接紧固件等零部件的独立建模，每个零件的尺寸参数均参考同规格给水止回阀的行业标准设定，阀瓣与阀座的密封面做了贴合度匹配设计，建模时预留了密封件的安装位置，可直观展示密封副的配合关系；阀杆部分做了升降行程的限位结构设计，能够清晰呈现阀门开启、关闭状态下阀瓣的运动轨迹，手轮与阀杆的连接采用键连接结构，完整还原了操作端的传力逻辑。材质渲染阶段根据阀门各部件的实际用材做了区分设置，阀体部分采用铸钢材质的哑光深灰金属质感渲染，表面添加细微的铸造纹理还原真实铸件的视觉效果，阀杆、紧固件等机加工零件采用亮面不锈钢材质渲染，突出机加工面的光洁质感，手轮部分采用铸铁发黑的材质效果，密封件位置采用深色橡胶材质的哑光渲染，不同材质的区分让整个装配模型的结构层次更加清晰，能够快速识别各部件的功能分区。结构设计上重点考虑了锅炉给水工况的防倒流需求，阀瓣采用重力与介质压力协同密封的结构逻辑，当给水正常流动时介质压力推动阀瓣抬升，阀门保持导通状态，当介质出现倒流趋势时，阀瓣在自身重力与倒流介质压力的共同作用下快速回落压紧阀座，实现管路的自动截断，避免锅炉内的水倒流造成设备故障，整个模型保留了完整的装配约束关系，可直接用于结构干涉检查、工况运动模拟，也可作为同类阀门设计的参考原型，帮助设计人员快速理解该类止回阀的工作原理与结构组成，缩短同类型产品的开发周期。
