空气处理机组承载支撑平台结构设计

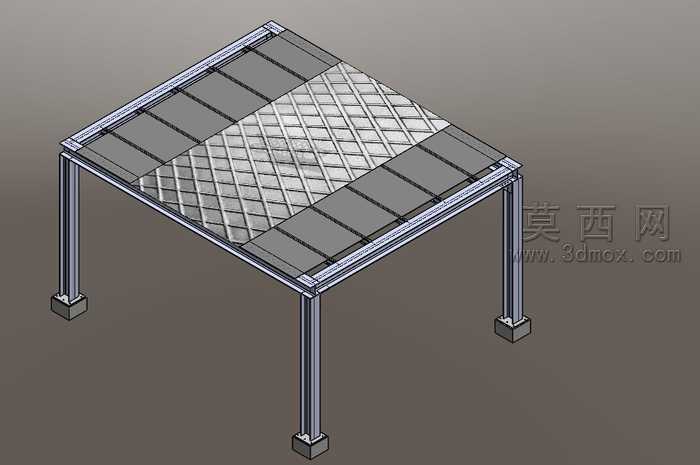

本作品为适配空气处理机组安装使用的承载支撑平台三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循工业设备支撑结构的力学设计逻辑，对各部件的装配公差、连接间隙都做了精准设定，可直接导出工程图用于生产加工参考。模型整体采用模块化拆分设计，分为支撑立柱、边框梁架、台面承载单元、底部固定脚座四个核心组成部分，各部件之间的装配关系清晰，可单独拆解查看内部连接结构，也可根据实际安装场景的尺寸需求快速调整参数完成改型。渲染阶段针对不同部件做了差异化材质赋予：支撑立柱采用哑光银灰色金属材质，模拟工业常用的镀锌方钢表面质感，边框梁架做了轻微的金属反光处理，还原铝合金型材的冷硬金属特质，台面部分区分了两种承载区域，一侧为防滑花纹钢板材质，表面做了凹凸纹理映射还原轧制钢板的防滑纹路，另一侧为拼接式实心承载板，做了深灰色哑光涂层处理模拟工业防滑铺板的表面效果，底部固定脚座采用深灰色铸铁材质，添加了细微的颗粒质感还原铸件的粗糙表面特性。结构设计上充分考虑空气处理机组的承重需求，四根支撑立柱采用等距分布设计，立柱与边框梁架之间采用角件加固的连接方式，台面下方设置了多道横向加强筋，分散设备运行时产生的动载荷与静载荷，底部脚座预留了膨胀螺栓安装孔位，可直接与混凝土地面完成固定，避免设备运行过程中平台出现移位或晃动。台面的分区设计也充分考虑了设备安装后的运维需求，花纹钢板区域可作为日常巡检的通行通道，实心承载板区域用于放置空气处理机组主机，边缘的边框梁架预留了管线固定卡槽，方便后续设备的电气管线、通风管路排布固定，整体结构兼顾承重稳定性、安装便捷性与运维实用性，完全符合工业通风设备配套支撑结构的设计规范。
