手动管老虎钳工业夹持工具三维设计

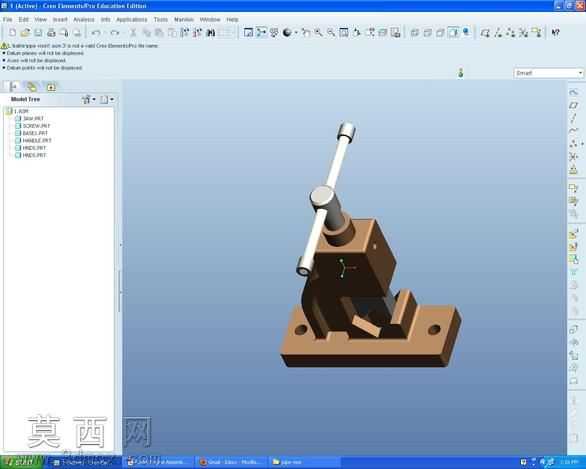

本模型为手动管老虎钳的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先对虎钳的整体功能逻辑进行拆解，将其划分为固定底座、活动钳身、丝杆传动组件、操作手柄、夹持卡口五大核心模块，遵循机械加工的实际公差要求设定各部件的装配间隙，保证虚拟装配状态下各运动部件无干涉卡滞。材质渲染阶段针对不同部件的实际加工材质做了区分处理：固定底座采用铸铁材质的哑光深棕质感，还原铸造件表面细微的颗粒纹理与氧化色泽；操作手柄设置为金属镀铬的亮面反光效果，模拟高频使用部位的耐磨镀层特性；丝杆传动部位做了金属切削加工的细腻纹理表现，还原螺纹牙型的规整结构，同时在活动钳身与底座的滑动配合面做了轻微的磨损质感处理，让模型更贴近工业场景下的真实使用状态。结构设计上采用了经典的螺旋增力传动结构，通过长手柄的力矩放大作用，将人手施加的较小操作力转化为钳口处的大夹紧力，钳口位置专门设计了适配管状工件的弧形卡口，能够在夹紧圆形管材时避免工件表面压伤同时保证夹持稳定性，底座预留的两个安装孔可实现虎钳在工作台面上的螺栓固定，保证夹持作业时的整体刚性。设计过程中充分考虑了手动工具的人机工程学需求，手柄长度经过力矩计算优化，既保证足够的增力比，又避免过长导致的操作空间浪费，各部件的棱角位置均做了工艺倒角处理，既符合实际机械加工的工艺要求，也能避免使用过程中锐边划伤的安全隐患。整体模型装配关系完整，可直接用于装配工艺演示、工装设计参考以及五金工具类产品的结构优化验证，各部件均可单独导出用于工程图纸的生成与加工工艺的编制。
