可3D打印组装式立方轨道机械结构

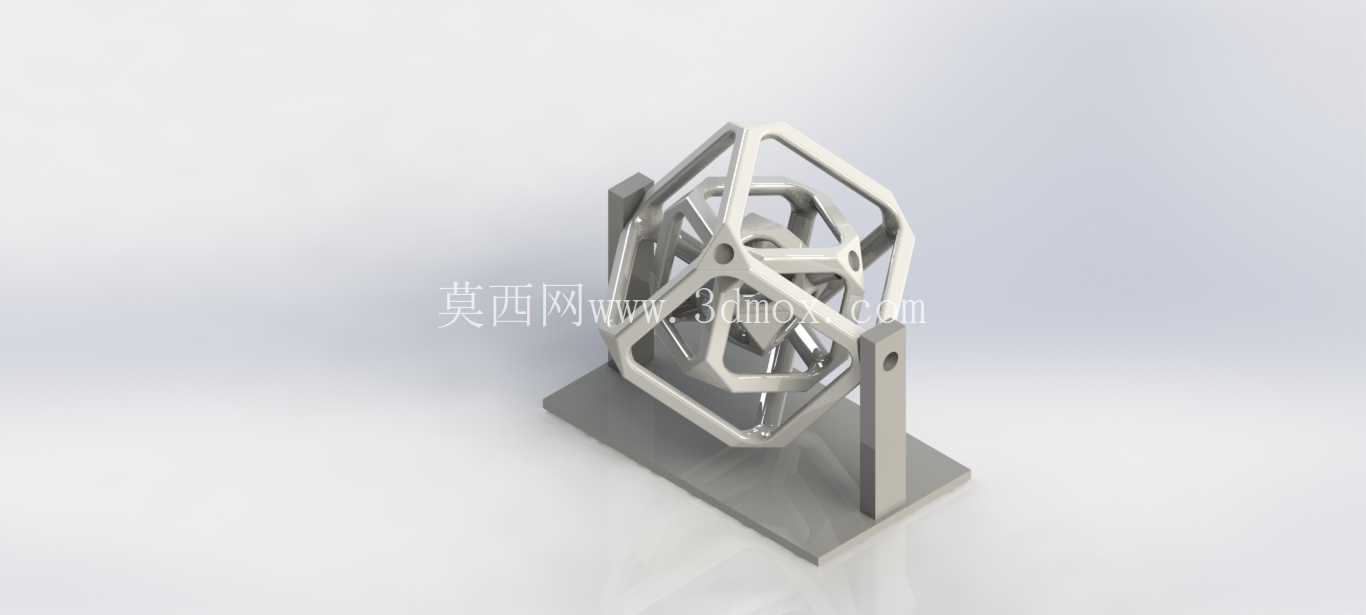

　　这款立方轨道结构在设计之初就瞄准了桌面级3D打印的成型特性，所有构件的壁厚均控制在1.2mm到2.5mm区间，既避免了薄壁打印时的翘曲变形问题，也不会因为壁厚过大增加不必要的打印时长与耗材消耗。整个结构的支撑底座采用矩形平板设计，底部预留了四个直径3mm的沉头安装孔，可直接通过M3螺丝固定在实验台架或者展示基座上，安装边界尺寸控制在120mm×100mm×150mm范围内，不会占用过多桌面操作空间，适配多数小型桌面展陈与教学演示场景。

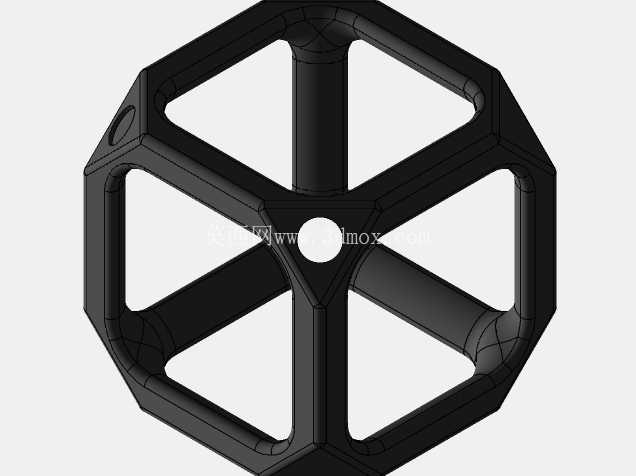

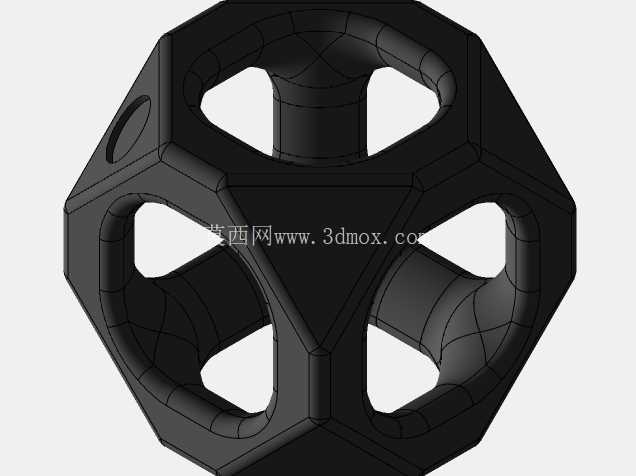

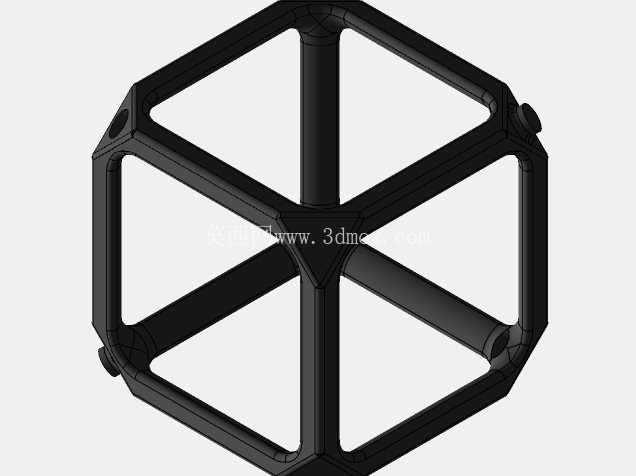

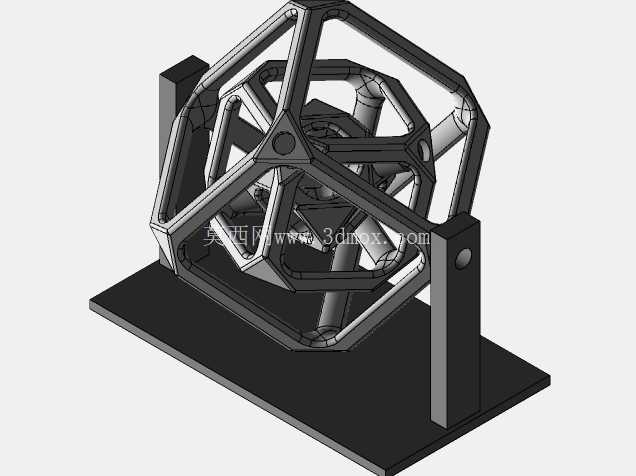

　　从功能逻辑上看，这套立方轨道属于多自由度嵌套转动的机械演示结构，外层立方框架通过两侧的支撑轴与立式支架连接，可实现绕水平轴的360度连续转动，内层嵌套的多组多边形框架则通过不同轴向的铰接点与外层框架连接，转动过程中各层框架不会发生运动干涉，转动阻尼通过铰接处的配合间隙控制，既不会因为间隙过大出现松垮晃动，也不会因为过紧导致转动卡滞，手动拨动后可依靠惯性持续转动十余秒，能够直观展示多轴联动的运动轨迹，常被用于机械原理教学中的空间运动机构演示，也可作为减压类桌面摆件供操作人员在工作间隙放松调整状态。

　　设计过程中优先考虑了无支撑打印的可行性，所有构件的悬空角度均控制在45度以上，仅在铰接轴的位置预留了0.2mm的装配间隙，打印完成后不需要额外打磨支撑结构，仅需去除打印过程中产生的少量拉丝即可完成组装。各构件之间采用插接加轻微过盈的配合方式，不需要额外使用胶水或者紧固件连接，组装过程仅需按照嵌套顺序依次将各层框架的铰接轴对准对应轴孔按压到位即可，普通操作人员可在十分钟内完成全部组装工作，非常适合用于3D打印入门的组装练习，也可作为机械专业学生理解空间铰接结构的实物教具。

　　在实际应用场景中，除了教学演示与桌面摆件用途外，该结构也可经过尺寸缩放后用于小型艺术装置的运动核心部件，外层框架可根据实际展陈需求加装装饰面板或者发光组件，底座内部可预留微型电机的安装空间，改造为电动驱动的动态展示装置，适配商场展柜、科技展馆等场所的动态展示需求。结构的所有铰接部位均采用面接触的摩擦转动形式，没有额外添加轴承等标准件，整体结构全部由打印件组成，后期维护仅需在铰接部位涂抹少量润滑脂即可保证转动顺畅，长期使用也不会出现零件脱落或者结构松动的问题。

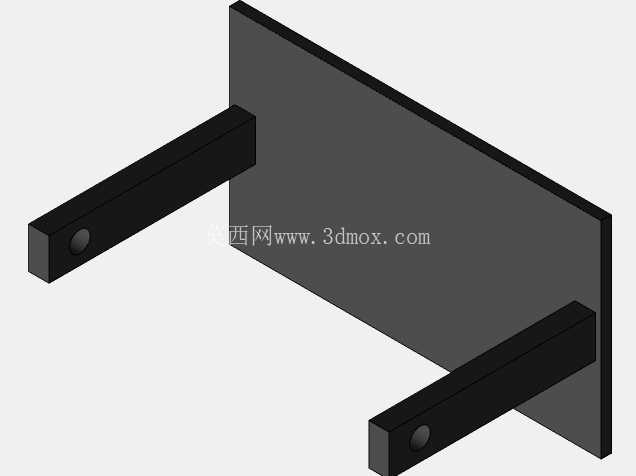

　　从结构强度角度考量，所有受力部位均做了圆角过渡处理，避免了应力集中导致的打印件断裂问题，立式支架与底座的连接位置设置了三角形加强筋，可承受外层框架转动时产生的侧向冲击力，即使在转动速度较快的情况下也不会出现支架变形或者底座倾覆的问题。各层框架的杆件采用等截面的矩形杆设计，截面尺寸统一为4mm×4mm，既保证了框架整体的结构刚性，也让整个装置的外观保持简洁统一的工业设计风格，没有多余的装饰性结构，所有造型均服务于功能实现与打印工艺需求。
