五缸径向星形活塞发动机结构设计

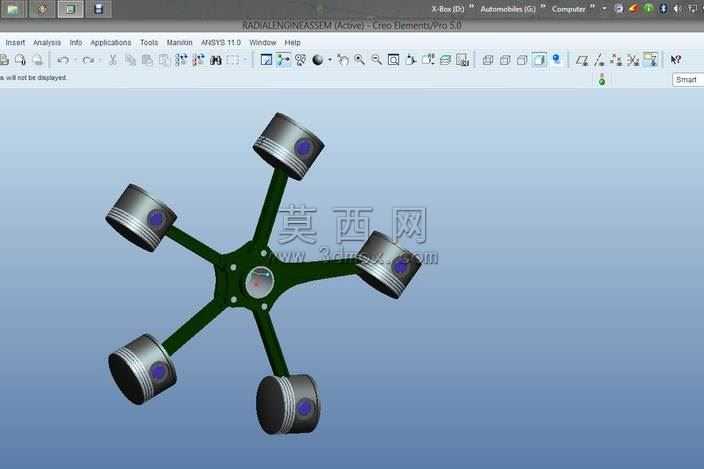

本作品为五缸径向布局的星形活塞发动机三维建模成果，整体采用中心对称的星型排布设计，五个气缸组件以中心曲轴座为圆心沿圆周均匀分布，相邻气缸夹角为72度，完美复刻了经典星形发动机的紧凑布局特征。建模过程中首先完成中心曲轴支座的基准搭建，确定各气缸安装的定位基准面与同轴度约束，保证五个气缸的安装轴线均指向中心回转中心，避免后续装配出现干涉问题。活塞组件部分严格按照内燃机活塞的典型结构建模，包含活塞本体、活塞环槽、活塞销座等细节结构，活塞表面做了金属质感的材质处理，银灰色金属材质搭配活塞销位置的蓝色标识区分不同部件，提升模型的辨识度。连接活塞与中心曲柄的连杆结构采用等长设计，每根连杆两端分别设置活塞销连接孔与曲柄轴连接孔，建模时添加了铰接运动副约束，可直观展示活塞往复运动带动曲柄旋转的动力传递过程。中心星形支座采用深绿色金属漆材质，表面设置了多个螺栓安装孔位，还原了实际发动机缸体连接的紧固结构，支座中心的曲柄安装位做了同轴度公差约束，保证回转部件的运转顺畅。整体建模过程中对各部件的装配间隙做了精准控制，活塞与气缸壁预留了合理的配合间隙，连杆铰接位置预留了转动间隙，既保证结构的真实性也为后续运动仿真提供了基础。渲染阶段采用柔和的均匀布光，避免金属材质出现过曝反光，背景选用浅蓝灰色纯色背景突出模型主体结构，各部件材质区分明确，金属部件的反光度、粗糙度参数均经过反复调试，还原真实机械部件的材质质感。设计思路上优先保证星形发动机的核心结构特征还原，在不影响整体结构展示的前提下简化了不必要的内部油路、散热片等细碎结构，让模型整体更加简洁直观，适合用于教学演示、结构原理展示等场景，清晰展现径向星形发动机相比直列发动机体积更紧凑、动力输出更平顺的结构优势。
