隐藏式地下空间机动舱口盖结构设计

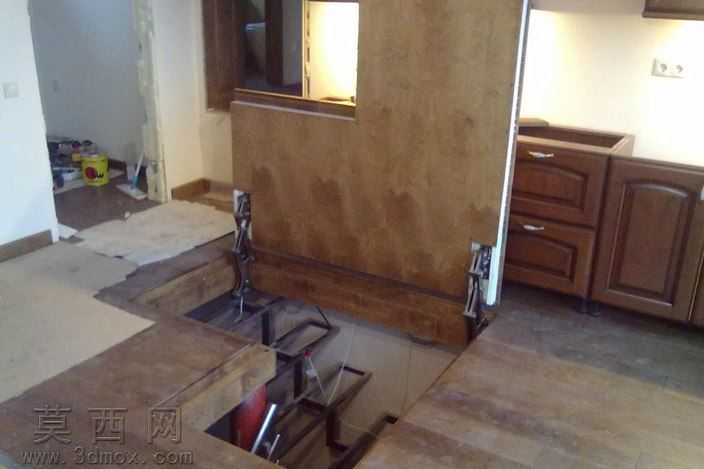

本作品为适配狭小安装空间的隐藏式机动舱口盖三维设计，整体建模过程围绕有限空间内的机构排布需求展开，在三维建模阶段首先完成舱口盖的主体框架搭建，以木质饰面板作为盖板表层材质，匹配室内家装的地面铺装风格，实现盖板闭合后与周边地面、柜体的视觉统一性，避免常规外露式舱口盖破坏空间整体装修效果。建模过程中重点优化杠杆传动组件与软轴致动器的安装布局，针对预留安装空间不足的核心问题，将传动杠杆的弯折角度、铰接点位进行多轮参数化调整，在保证启闭力矩足够的前提下，将整套传动机构的竖向安装高度压缩至最低，同时避开地面下方的管线排布区域，适配老旧建筑改造的地下出入口加装场景。模型的结构细节完整还原了实际安装的铰接支座、传动连杆、限位卡扣等部件，材质渲染阶段分别对木质盖板的木纹纹理、金属传动件的哑光金属质感、铰接部位的润滑涂层效果进行了分层材质设置，渲染输出的效果能够直观呈现舱口盖半开启状态下的机构运行状态，盖板开启后可完全收纳至侧边柜体下方的预留空腔内，不会占用地面通行空间。设计过程中参考了老旧备份文件的原始结构参数，对原有机构的传动死点、启闭卡顿问题进行了优化，调整了连杆的传动比，使得致动器的输出动力能够平稳传递至盖板两侧的铰接点，保证盖板启闭过程中两侧同步升降，避免出现卡滞、盖板偏斜的问题，整套模型的结构参数可直接用于后续的加工生产与现场安装指导，也可作为同类狭小空间隐藏式出入口结构的设计参考模板。
