Pulltap2两步式红酒开瓶器结构设计

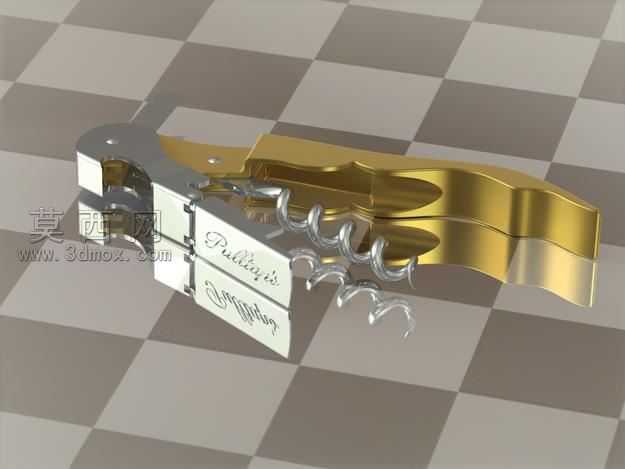

本作品为Pulltap2两步式红酒开瓶器的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对开瓶器的核心功能部件进行拆解测绘，分别构建螺旋钻杆、双段式杠杆压臂、手柄主体、瓶口卡位卡扣四大核心模块，所有部件的配合公差均参照日常手动酒具的行业通用标准设定，保证各活动部件的转动间隙合理，既无卡顿松旷问题，也满足实际使用的开合行程需求。渲染阶段采用棋盘格摄影棚环境作为展示背景，材质编辑部分针对不同部件做了精细化区分：金属杠杆臂采用抛光黄铜材质，调整金属度参数至0.92、粗糙度0.08，还原亮面金属的高反射质感；螺旋钻杆部分采用哑光镀铬不锈钢材质，金属度0.85、粗糙度0.3，模拟钻杆长期使用后的细微磨砂质感；手柄握持区做了防滑纹理的凹凸建模，搭配半哑光的金属镀层材质，还原真实产品的握持触感；表面的品牌标识采用浮雕贴图工艺，将文字图案做0.1mm的凸起处理，搭配蚀刻做旧的材质效果，还原实物的激光雕刻细节。结构设计上遵循两步开瓶的经典力学逻辑，第一级杠杆卡位对应瓶口上沿，通过压臂下压完成木塞的第一段拔出行程，第二级卡位对应瓶口下沿，二次下压即可将木塞完全取出，整个杠杆结构的力臂比例经过反复调整，保证使用者仅需较小的按压力即可完成开瓶操作，避免传统开瓶器费力、易断塞的问题。建模过程中对所有棱角做了R0.3-R0.8mm的圆角过渡处理，既消除了锐边的安全隐患，也让整体产品线条更流畅贴合握持手感，活动铰接处的销轴结构做了隐藏式设计，保证外观整体性的同时，也满足结构的装配强度要求。
