Creo环境下三面曲面规避清洁几何建模案例

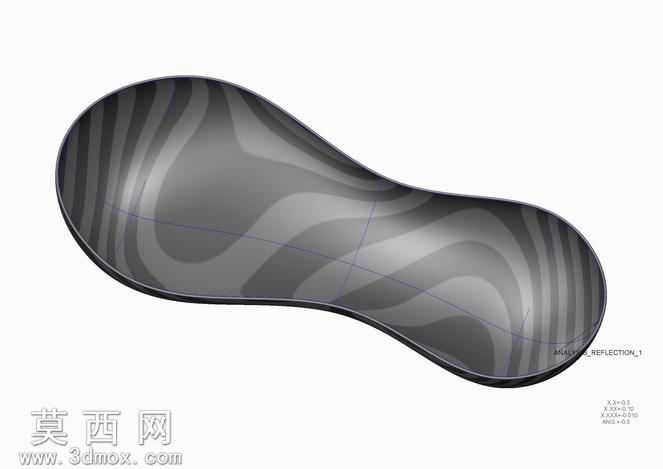

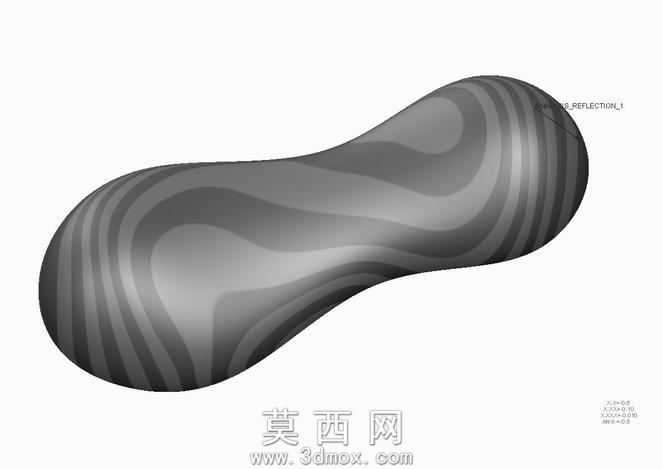

本建模案例聚焦Creo参数化建模环境下的三面曲面质量优化方案，核心目标是规避传统三面曲面建模过程中易出现的褶皱、畸变、局部曲率突变等问题，构建符合工业设计要求的清洁几何结构。建模过程全程采用风格化线框构建逻辑，所有基础曲线均经过曲率梳连续校验，确保G2以上曲率连续要求，为后续曲面生成提供稳定的线架基础。曲面生成阶段统一采用边界曲面工具完成所有面组构建，相较于传统多面拼接、混合曲面等建模方式，该方案生成的曲面具备更优的光顺性与环境适应性，能够有效避免曲面交叠处的轮廓线杂糅、局部颠簸变形等常见缺陷，同时减少后续曲面修剪、合并阶段的几何报错概率。模型整体为对称式流线型造型，两端为圆润的弧面过渡结构，中间收窄形成流畅的腰线曲面，整体曲面无尖锐棱角，所有过渡区域均实现顺滑衔接，曲面表面可直接用于后续的渲染材质附着、结构受力分析、模具开模校验等下游工作流程。建模文件中包含完整的特征树结构，初始两个草绘特征作为整个造型的定位基准，用户可直接基于基准特征调整草绘尺寸，快速衍生不同比例、不同曲率参数的变体造型，无需重构整体曲面架构。该建模方法可广泛应用于消费电子产品外壳、手持设备握柄、小型家居产品外观等需要高曲面质量的工业设计场景，能够大幅降低后期曲面修模的工作量，提升整体建模效率与成品外观质感。建模过程中严格遵循参数化设计逻辑，所有关键尺寸均设置可编辑参数，用户可根据实际设计需求调整曲面弧度、整体长度、端部圆角半径等参数，实现造型的快速迭代。
