人体工学轻量化转向操控手柄结构设计

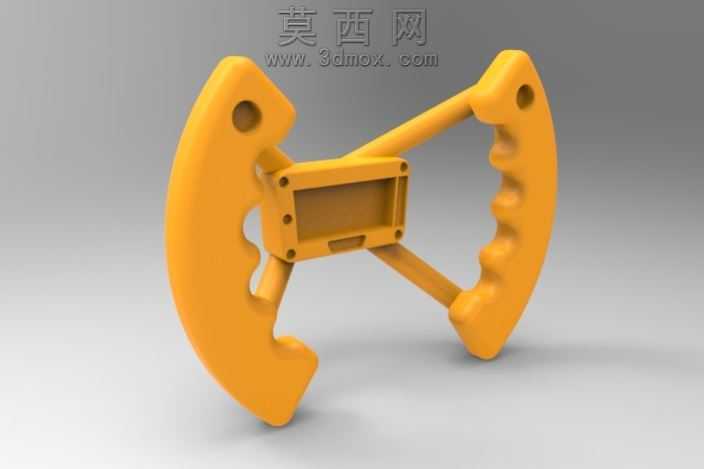

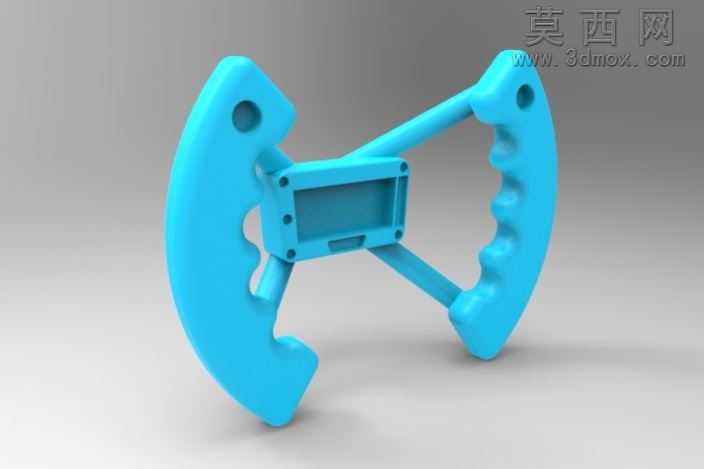

本作品为转向操控类功能手柄的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于转向操控的受力需求与握持操作逻辑，确定整体对称式的框架布局，左右两侧分别设置握持受力区与安装对接区，通过斜向支撑肋实现两个功能区的刚性连接，在保证整体结构强度的前提下大幅削减非受力区域的实体体积，实现轻量化设计目标。建模过程中对握持区域的曲面进行了多次曲率调整，参考人手握持时的指节分布特征，在右侧握持区设计了连续的内凹指槽结构，左侧受力区则做了圆弧过渡的异形轮廓处理，边缘全部做R3-R5的圆角倒钝处理，避免操作过程中出现锐边硌手的问题，同时在两个受力臂的上端预留了圆形安装孔位，可适配不同规格的连接销轴完成与转向机构的装配对接。中间的矩形安装腔体采用四周带安装孔的框式结构，腔体内部预留足够空间可容纳控制模块或传动连接件，四周的连接孔位做了沉头处理，保证紧固件安装后表面平整无凸起。渲染阶段采用亮蓝色哑光塑料材质赋予整体模型，模拟常用工程塑料的表面质感，打光采用三点布光方案，主光源从左上方45度投射，突出结构的曲面起伏与轮廓特征，辅光源补亮右侧暗部区域避免细节丢失，背景采用浅灰色渐变背景突出主体结构，最终渲染效果清晰展现了各部分的结构细节与比例关系。设计过程中重点考量了操作时的受力传递路径，斜向支撑肋的角度经过多次调整优化，保证握持施力时应力能够均匀传递到中间安装腔体，避免局部应力集中导致的结构损坏，同时整体框架式的结构相比实心结构重量降低约40%，兼顾了结构强度与轻量化需求，可应用于小型代步设备、游乐设施或工业操控台的转向操控场景，整体结构无复杂倒扣特征，可直接通过注塑工艺完成批量生产，装配流程简单，维护更换便捷。
