紫铜外螺纹连接轴零件三维设计

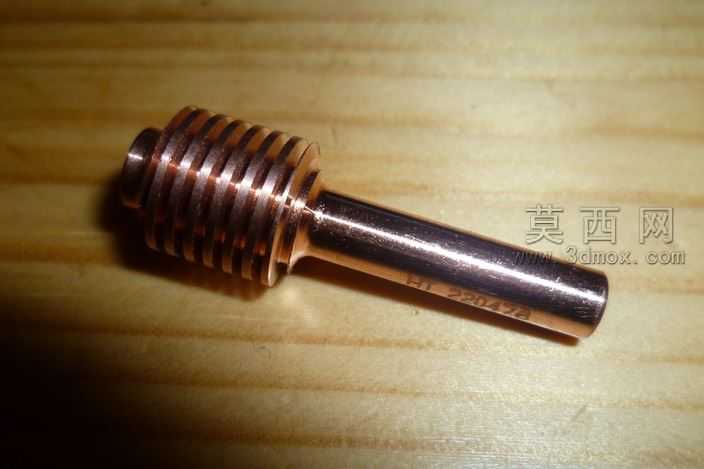

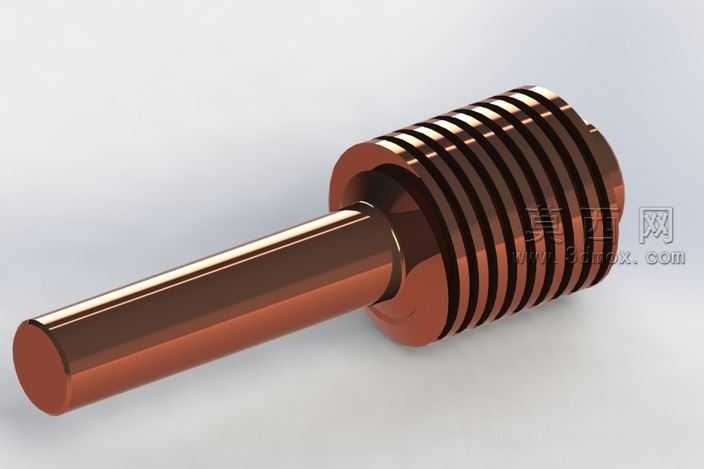

本作品为紫铜材质外螺纹连接轴的三维建模设计，建模过程以SolidWorks为核心工具，首先通过旋转凸台命令完成轴体基础轮廓的构建，严格按照实物测绘尺寸设定光轴段直径、螺纹段公称直径与整体长度参数，保证各段同轴度公差符合精密轴类零件的设计要求。螺纹部分采用扫描切除方式生成，精准还原梯形外螺纹的牙型角、螺距与牙深参数，同时对螺纹收尾处做过渡倒角处理，还原实际机加工过程中的退刀工艺特征，避免模型出现尖锐棱角的不合理结构。材质渲染阶段调用紫铜金属材质球，调整表面粗糙度参数模拟车加工后的细腻金属光泽，针对轴身表面的激光标识字符，采用包覆刻蚀特征实现，还原实物表面的刻印细节，同时调整环境光与反射参数，让紫铜材质的暖调金属质感得到真实呈现，既体现铜材的高反光特性，也保留车加工纹理的细微漫反射效果。结构设计上充分考虑该零件的实际使用场景，螺纹段用于配套螺母实现锁紧固定，光轴段用于插入配套孔位实现定位导向，端部的内凹小孔用于安装定位销，各结构段之间设置过渡圆角降低应力集中风险，整体结构完全适配等离子切割设备的导电连接需求，建模过程中所有特征均采用参数化驱动，后续可根据不同规格的使用需求直接修改尺寸参数快速生成衍生型号，无需重新构建基础特征，大幅提升同系列零件的设计效率。模型完成后经过干涉检查与几何质量验证，不存在破面、重叠面等几何错误，可直接导入工程图模块生成加工图纸，也可导出通用格式用于装配仿真、3D打印样件验证等后续环节，完整还原了实物零件的所有结构细节与材质特征。
