船舶舷梯长通道浮动结构设计方案

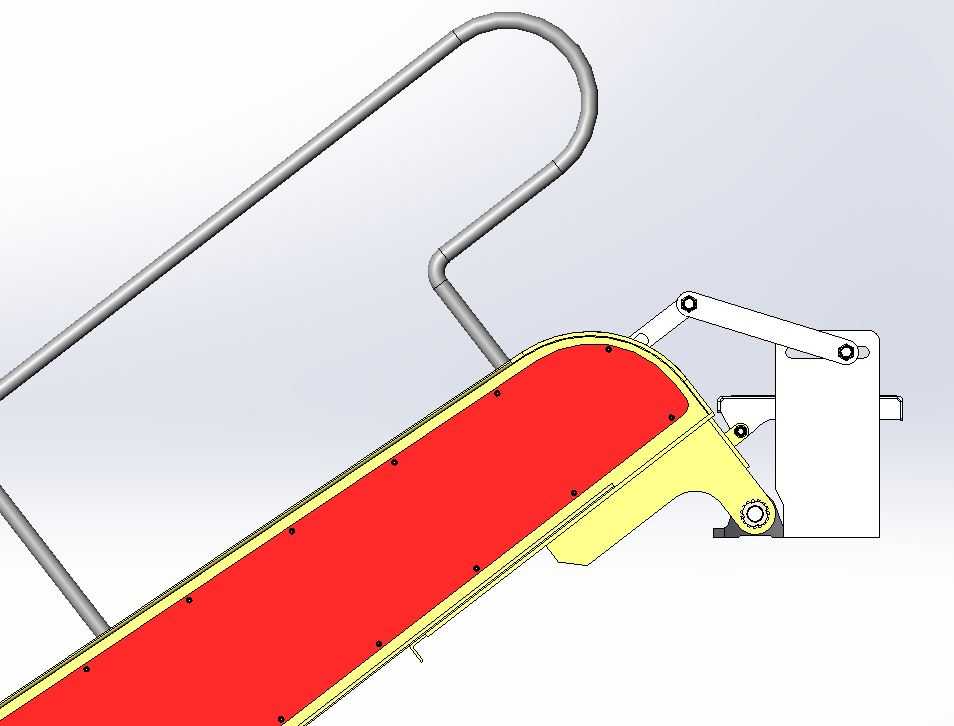

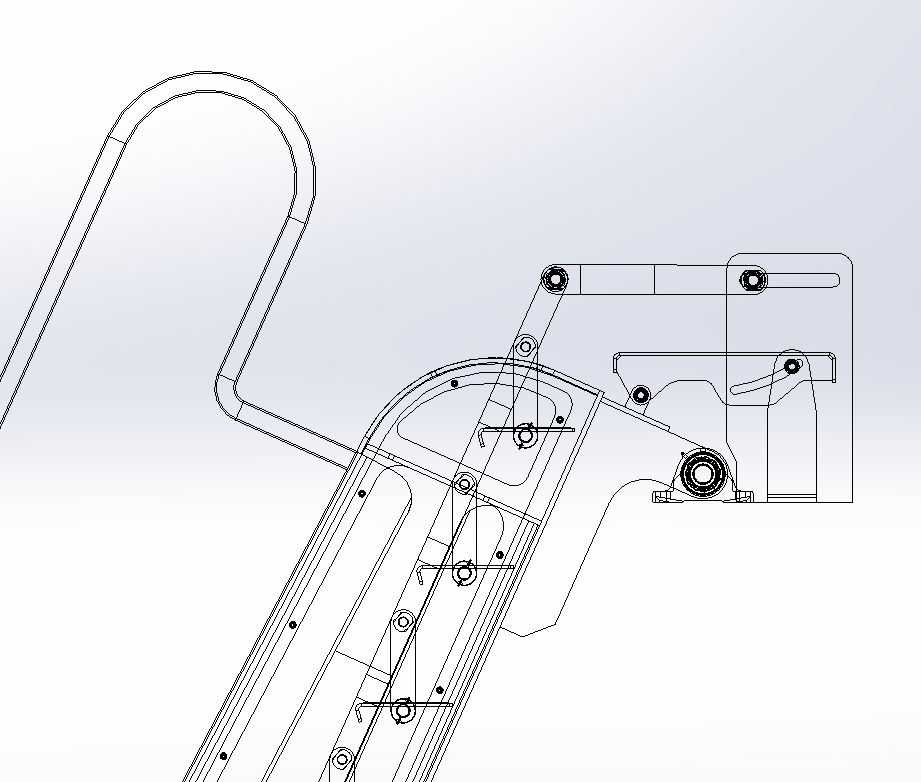

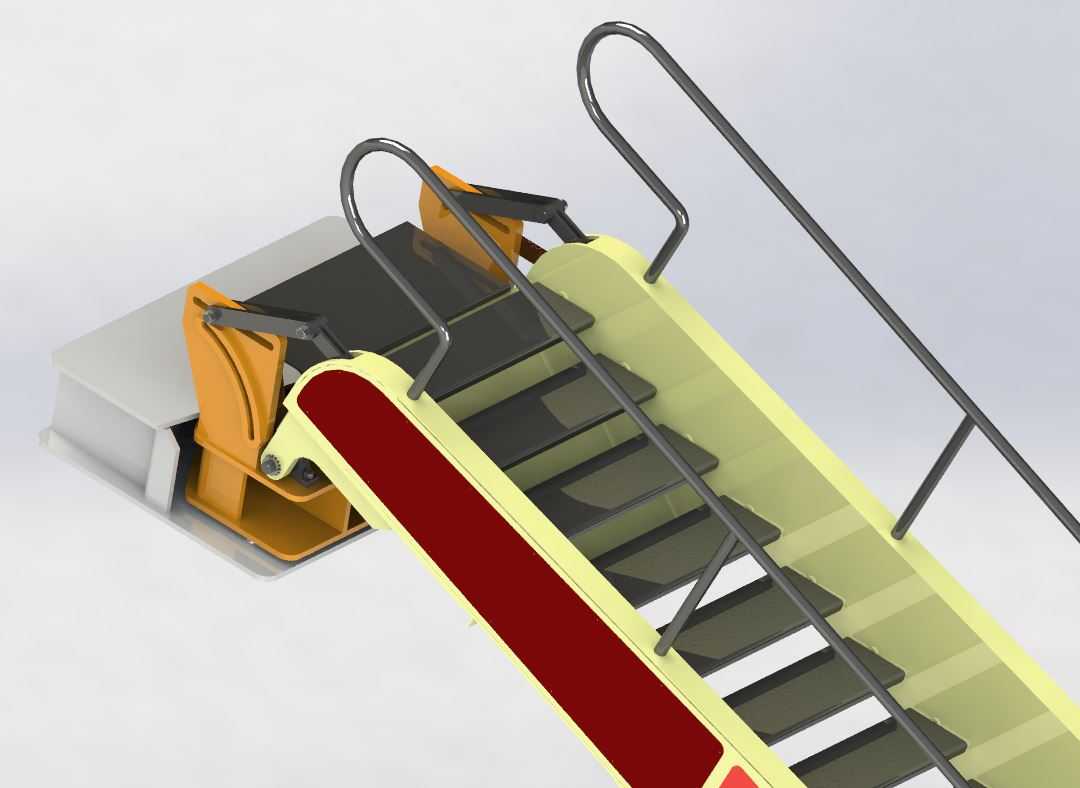

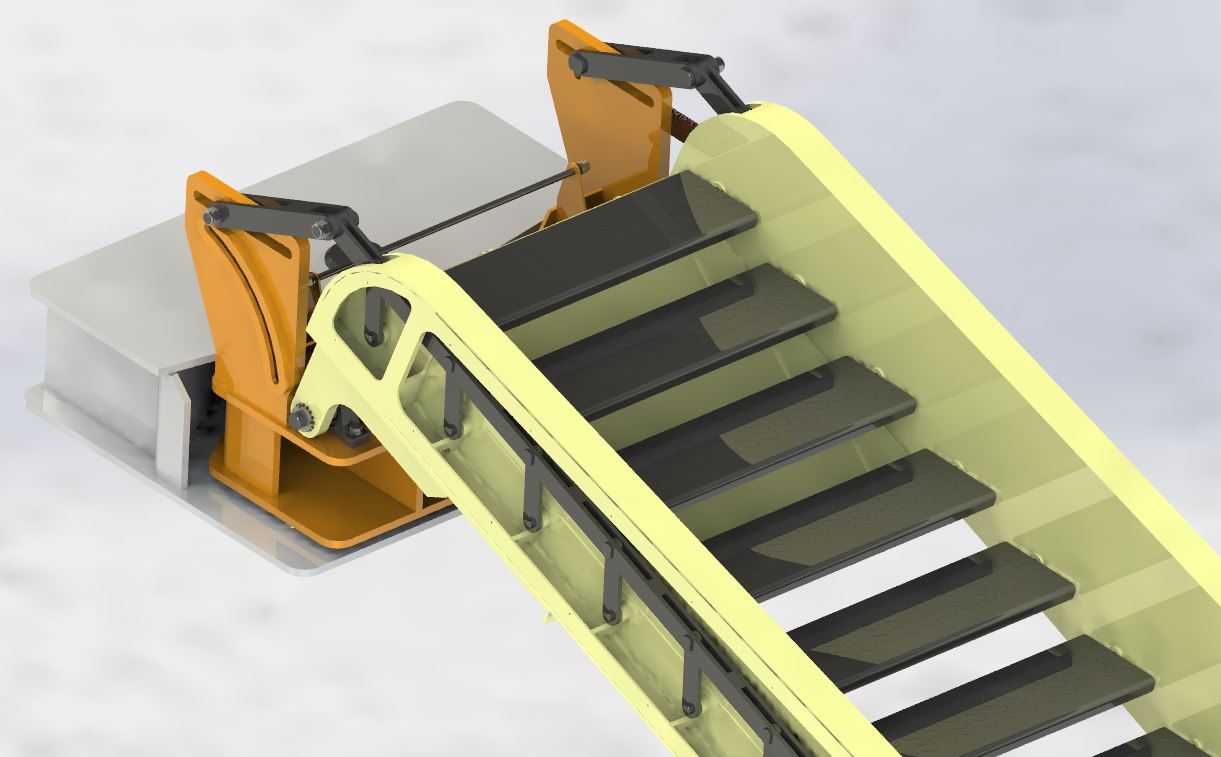

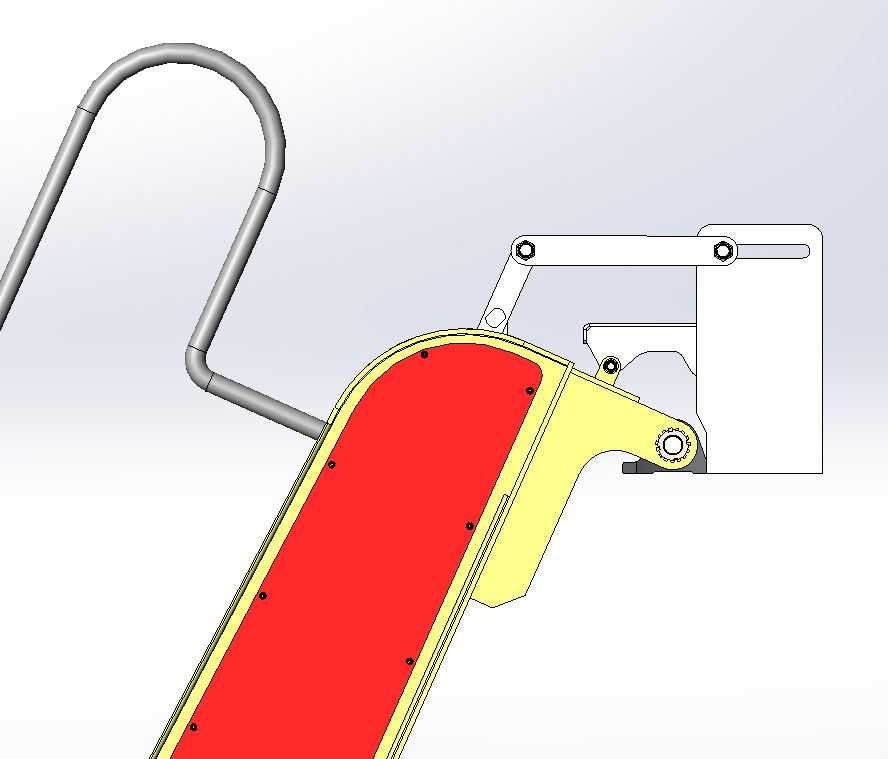

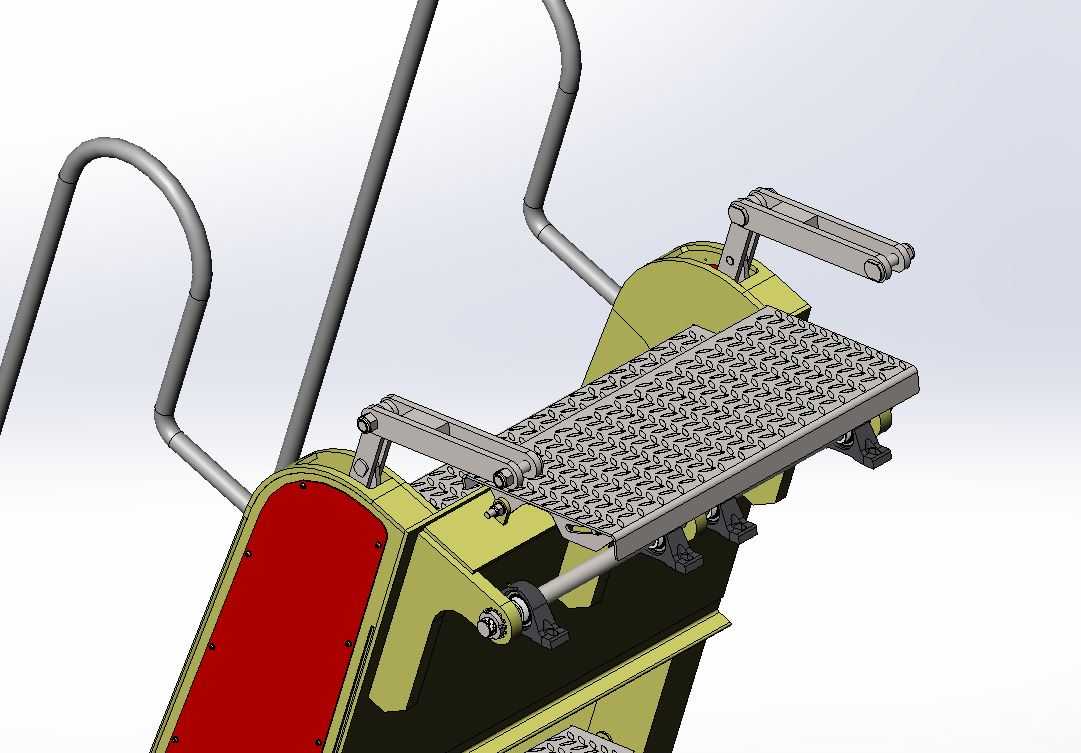

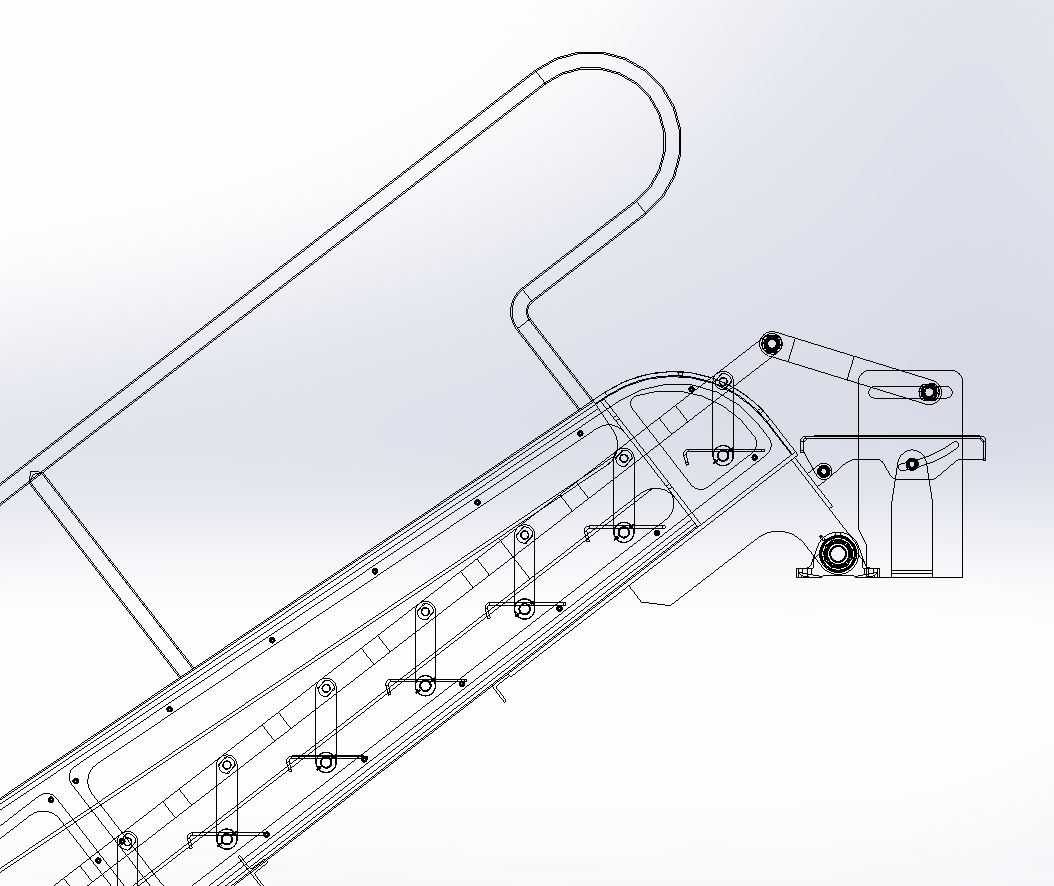

　　设计过程中首先考虑的是安装边界约束，舷梯上端通过铰接支座与船舶舷侧的预埋安装座连接，铰接点预留了水平方向15度、垂直方向25度的摆动余量，避免船舶横摇、纵摇时梯身与船舷结构发生硬碰撞；梯道主体采用双侧主梁承载结构，主梁选用冷弯等边槽钢拼焊成型，内部设置等间距加强筋板，筋板间距控制在400mm，既保证梯身整体抗弯刚度，又控制整体自重，避免梯身过重对舷侧安装座造成额外载荷。踏步部分采用防滑花纹钢板冲压成型，每级踏步的高度统一设置为180mm，踏步深度250mm，符合人体工程学登乘步幅要求，踏步表面冲压出深度3mm的菱形防滑纹路，即使在雨天甲板湿滑、船员携带防滑鞋具沾带水渍的情况下，也能保证足够的摩擦系数，避免登乘滑倒风险。在船舶靠泊作业场景中，舷梯是连接码头与船舶甲板的核心登乘设施，常规固定式舷梯在潮汐涨落、船舶吃水变化、码头与船舷相对位移的工况下，极易出现梯身卡滞、踏步倾斜、连接部位受力过载的问题，本次设计的长通道浮动式船舶舷梯，正是针对沿海及内河港口船舶靠泊时的复杂位移工况做的结构优化。从实际使用场景来看，该舷梯主要应用于散货船、多用途运输船的中低干舷靠泊作业，覆盖船员日常登离、物料短途转运的通行需求，梯身整体采用分段式浮动连接逻辑，打破传统整段刚性舷梯的位移适配局限。

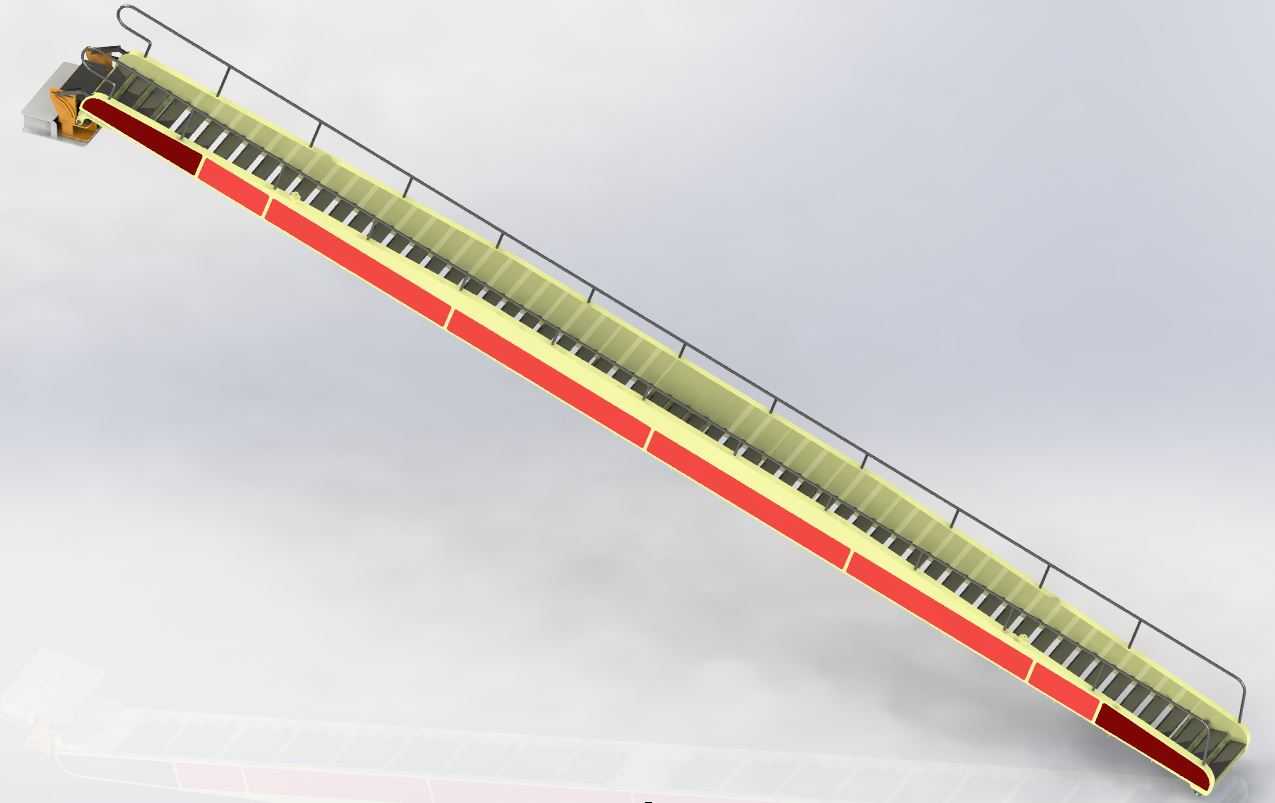

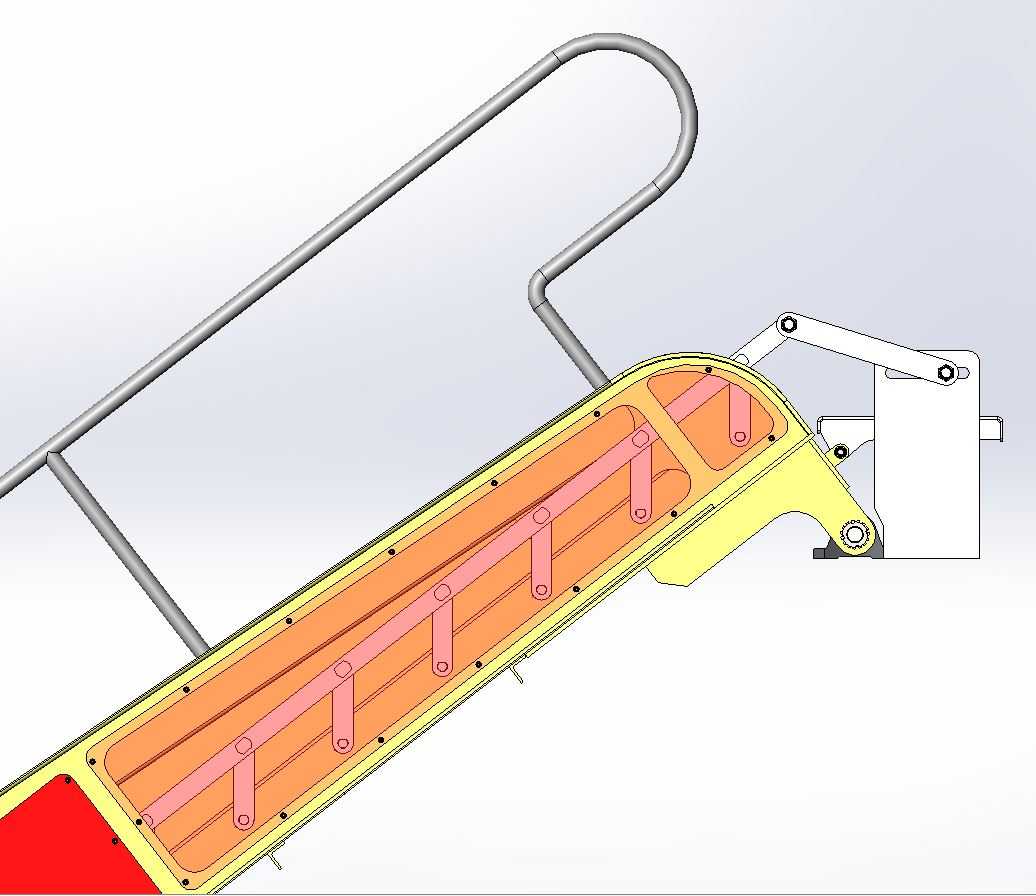

　　梯身两侧设置分段式防护栏杆，栏杆立柱与主梁采用螺栓可拆卸连接，每段栏杆长度1200mm，扶手采用直径42mm的无缝钢管制作，中间设置两道横杆，栏杆整体高度1100mm，满足船舶登乘设施的安全防护规范要求。针对浮动功能的实现，梯身中段设置了三组浮动连接铰点，将整段梯道分为四个相对独立的梯段，相邻梯段之间通过带自润滑轴承的铰接轴连接，每个铰接点都预留了±8度的相对转动余量，当潮汐变化导致船舶与码头的高度差发生变化时，各梯段可以随相对位移自动调整角度，始终保证踏步面处于接近水平的状态，不会出现传统整段舷梯在大高度差下踏步倾斜角度过大、登乘吃力的问题。

　　梯道下端设置了带缓冲垫的支撑脚，支撑脚采用橡胶与钢板复合结构，接触码头面的橡胶层厚度50mm，既可以缓冲梯身下放时的冲击载荷，又能增大与码头地面的摩擦力，避免梯脚在人员通行时发生滑移。在安装适配性上，该舷梯的上端铰接座采用标准法兰连接结构，法兰盘上的安装孔位按照通用船舶舷侧预埋座的孔距设计，可直接适配多数千吨级至万吨级运输船的现有舷侧安装位，不需要对船体结构做额外改造，降低现场安装的改造成本。梯身侧面设置了可拆卸的安全索挂点，挂点间距1000mm，船员登乘时可以将安全绳挂接在挂点上，满足高海况下靠泊作业的安全防护要求。

　　从受力角度分析，整段梯身的额定均布载荷按照每平方米3.5kN设计，可同时满足12名船员携带随身行李通行的载荷要求，主梁结构经过抗弯校核，在最大伸出长度下，梯身中部的最大挠度控制在梯身总长度的1/400以内，不会出现通行时梯身明显晃动的问题。针对舷梯长期处于高盐雾、高湿度的船用环境，所有钢结构部件都做了热浸镀锌处理，镀锌层厚度不小于85μm，铰接部位的销轴采用不锈钢材质，配合自润滑铜套，不需要频繁加注润滑脂即可保证长期转动灵活，降低日常维护的工作量。梯身的红色与浅黄色涂装属于高可见度警示配色，在夜间或者能见度较低的雾天靠泊时，码头人员可以快速识别舷梯位置，避免误碰梯身结构。在实际作业过程中，该浮动式舷梯可以适应最大3米的潮差变化，当船舶装卸货导致吃水变化、船舷高度上下浮动时，不需要频繁调整舷梯的支撑位置，各分段梯道会自动随相对位移调整角度，始终保持顺畅的通行状态，相比传统刚性舷梯，大幅减少了靠泊作业过程中舷梯调整的频次，降低船员的作业强度。梯身的分段结构也便于日常存放，船舶航行时可以将各段梯道折叠收拢，通过舷侧的固定吊点将梯身贴靠在船舷外侧，不需要占用甲板内部的存储空间，适配船舶甲板空间紧张的布局特点。
