工业散料输送用管式螺旋给料设备结构

　　在粮食加工、建材生产、化工粉体处理、矿山散料转运这类工况里，散状物料的密闭式水平输送一直是产线布局里的常见需求，敞开式皮带输送容易出现物料撒漏、粉尘外溢的问题，尤其面对粉状、小颗粒状甚至半流体状的物料时，管式螺旋输送设备的适配性优势非常明显。这套结构采用全封闭管状壳体作为物料承载通道，壳体内部同轴布置连续螺旋叶片轴，叶片与壳体内壁保留均匀的装配间隙，既避免叶片运转时刮蹭壳体内壁造成异常磨损，也能保证推送过程中不会出现大面积的物料卡滞。

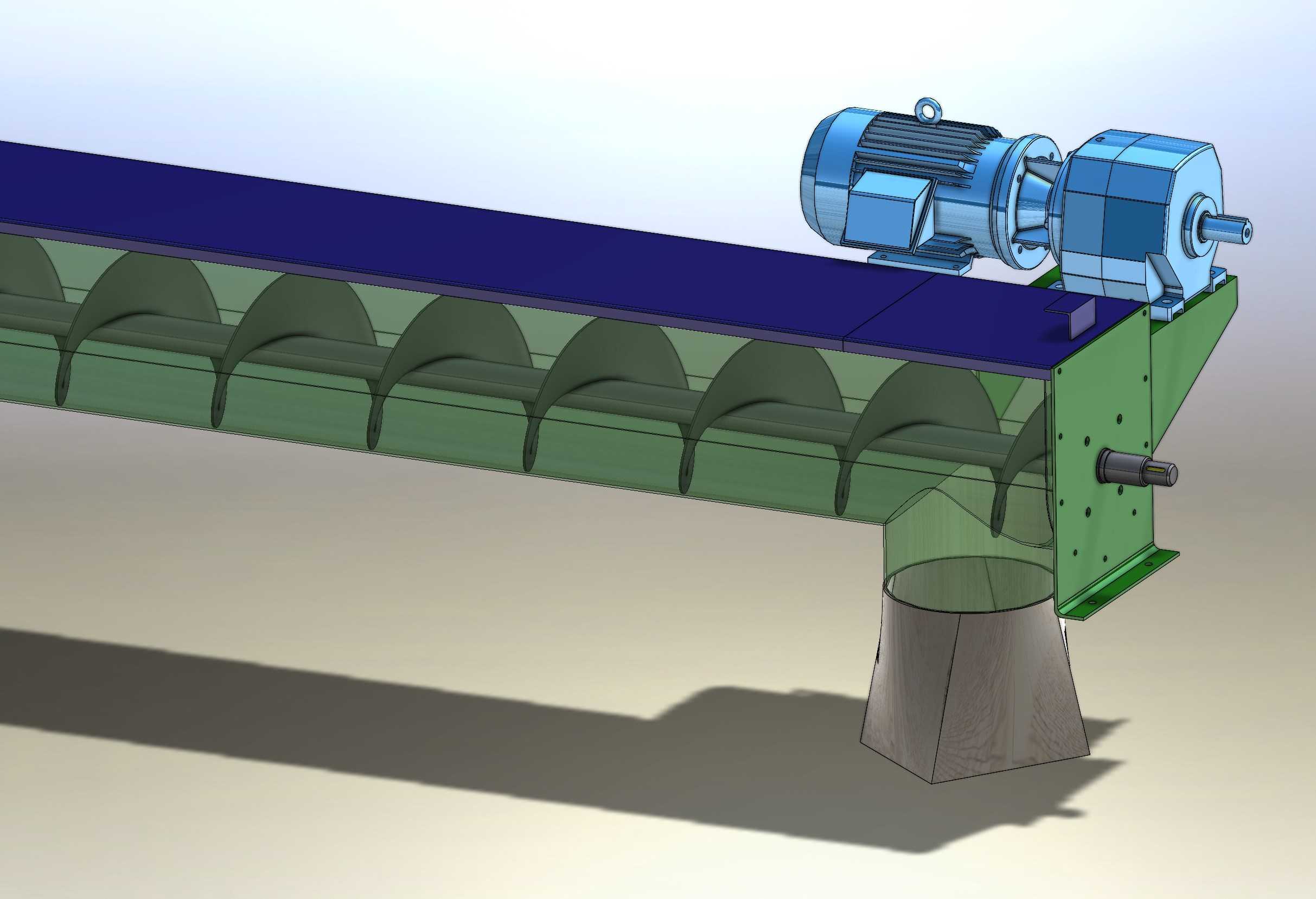

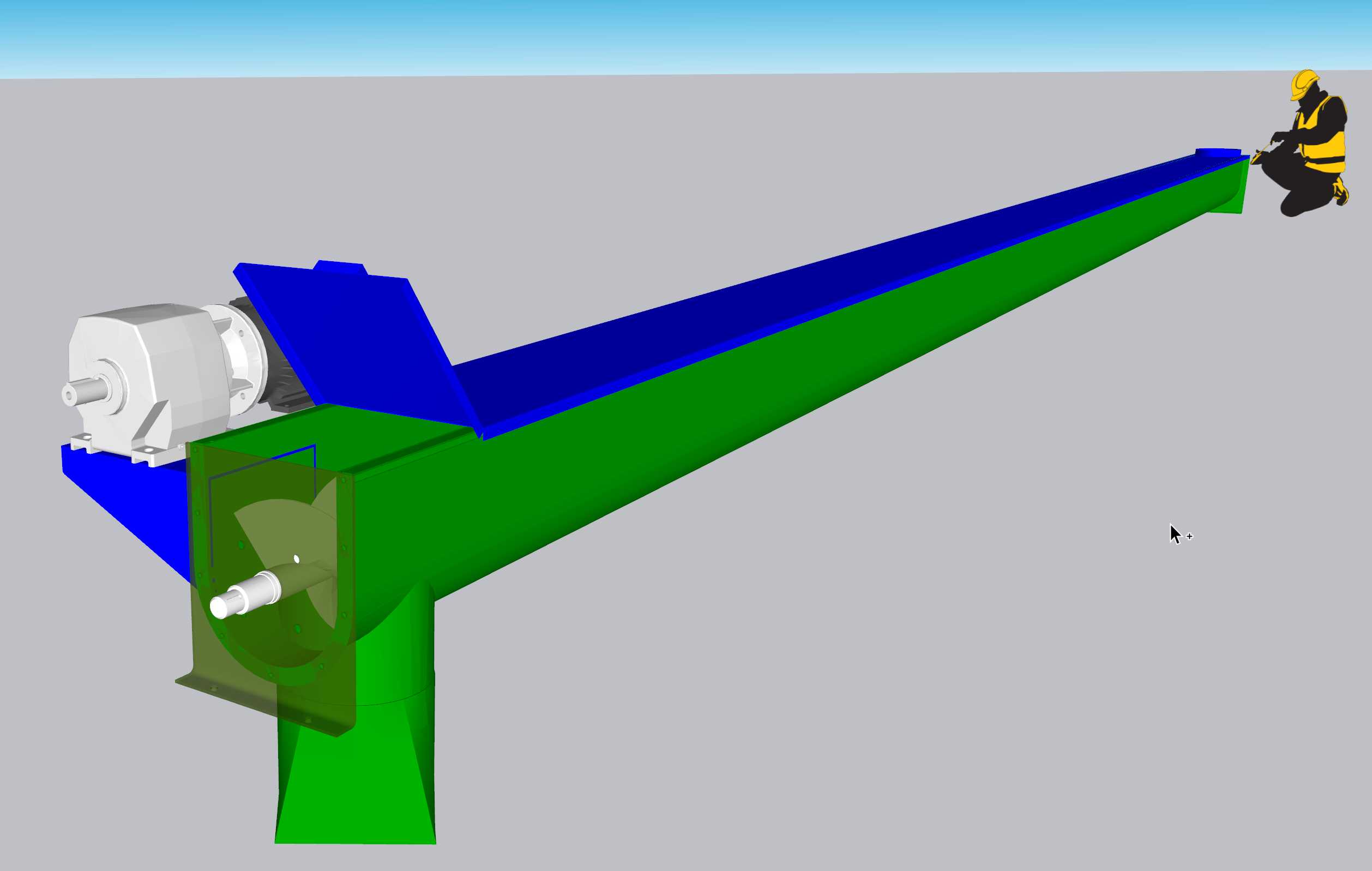

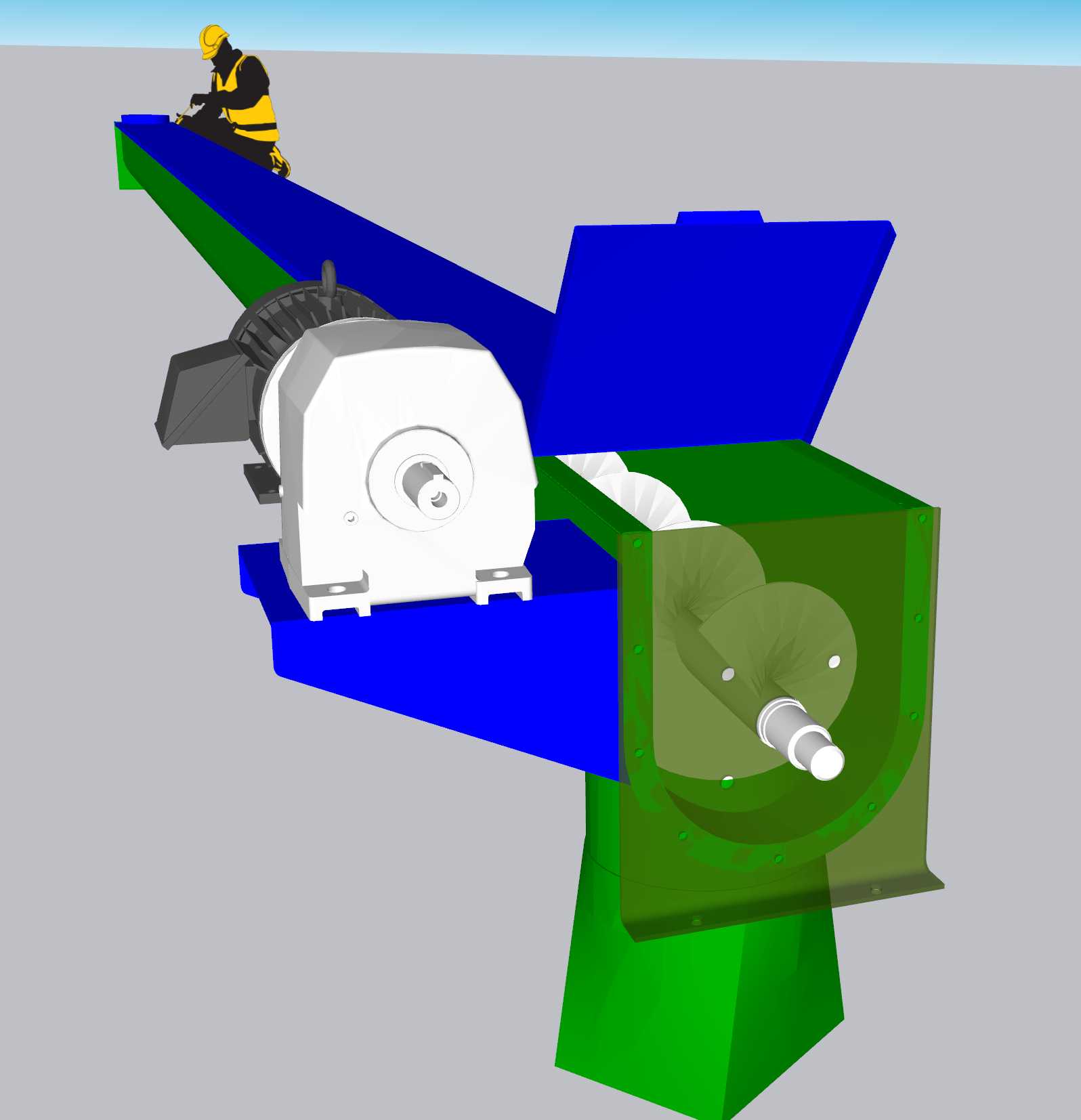

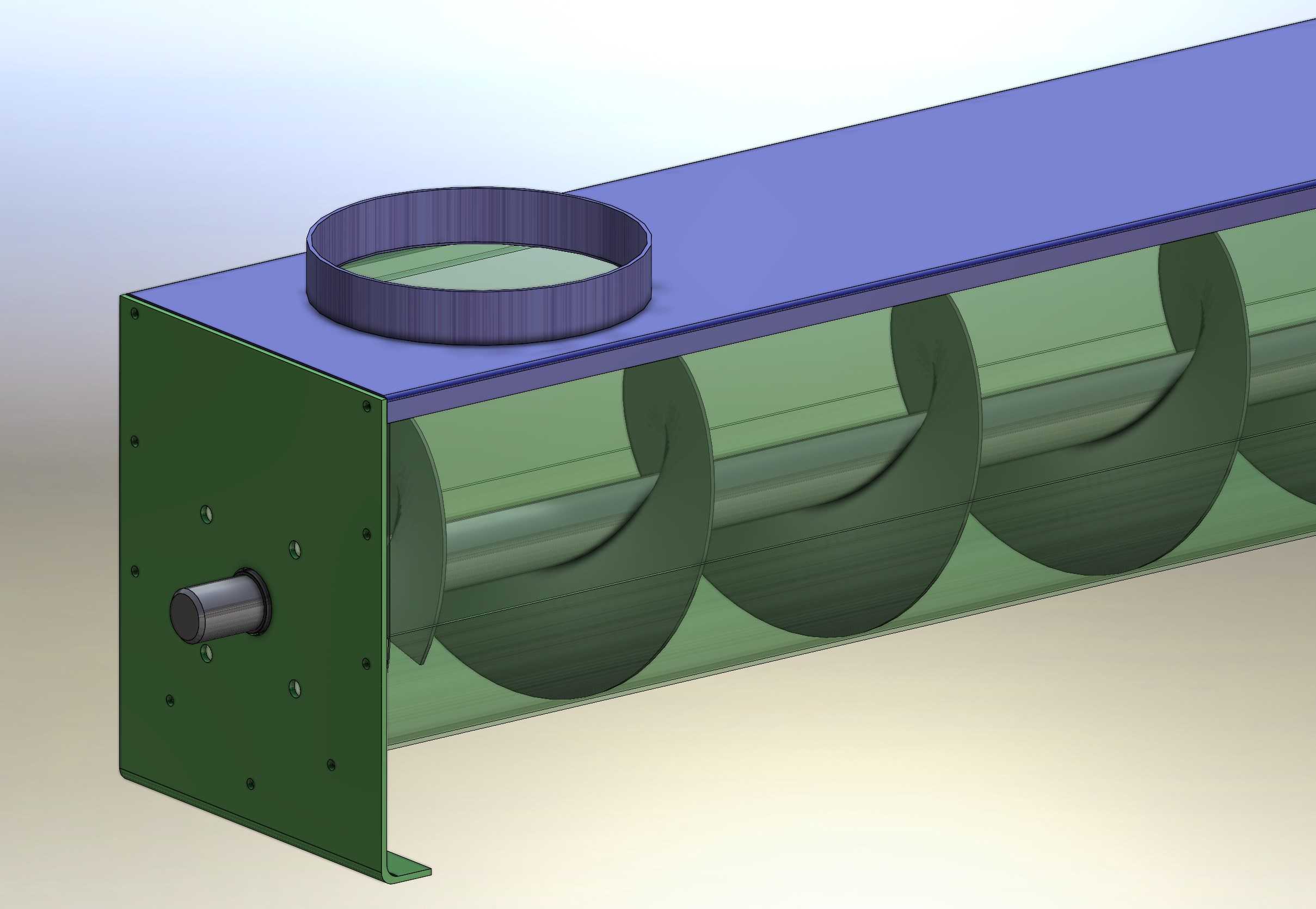

　　驱动端采用减速电机直连的布置形式，电机输出的动力经齿轮减速箱降速增扭后，直接传递给螺旋主轴，省去了链传动、带传动这类需要额外张紧维护的传动结构，能有效降低设备日常运维的工作量，同时驱动单元与壳体端部采用法兰式连接，安装时只需对齐止口锁紧连接螺栓即可完成驱动部分的装配，对现场安装的对中精度要求更友好。从安装边界来看，这套设备的进料口设置在壳体尾部上方，采用上大下小的锥形料斗结构，料斗上口尺寸匹配上游料仓的落料口径，能保证上游来料顺畅落入螺旋槽内，不会出现进料口搭桥堵料的情况；出料口设置在壳体靠近驱动端的下方，同样采用锥形收口结构，可直接对接下游的提升机、料仓或者计量设备的进料口，壳体本身采用分段式法兰连接结构，可根据现场实际输送距离调整壳体段数，适配不同跨度的输送需求，设备的安装支座设置在壳体下方的几个受力节点位置，支座上预留长条形安装孔，方便现场安装时微调设备的水平度与轴向位置，抵消土建基础施工带来的尺寸误差。从功能特性来看，螺旋叶片采用等螺距连续满面式设计，针对普通颗粒、粉状物料的推送效率更高，叶片边缘做了倒角处理，减少物料在推送过程中的破碎率，也能降低叶片对壳体内壁的刮擦损伤；主轴两端采用带密封结构的轴承座，轴承座内置防尘密封圈，能有效阻挡输送过程中的细粉进入轴承内部，延长轴承的使用寿命，同时端部设置止推轴承结构，可承受螺旋推送物料时产生的轴向反力，避免主轴运转过程中出现轴向窜动。

　　在设计思路上，这套结构优先考虑了工况的通用性，管状壳体的密闭结构能在输送过程中避免粉尘外溢，满足车间环保生产的要求，同时封闭结构也能在一定程度上避免输送过程中物料被外界杂质污染，适配食品、医药类散料的输送要求；螺旋轴的转速设计在合理区间内，既保证物料的输送效率，也避免转速过高造成物料被离心力甩起无法向前推送的问题，针对不同磨琢性的物料，还可通过更换叶片材质、调整叶片厚度的方式适配不同的磨损工况，比如输送磨琢性较强的矿粉时，可在叶片边缘堆焊耐磨层，提升叶片的使用寿命。

　　设备整体的重心沿壳体轴向均匀分布，安装时只需保证壳体的水平度误差在允许范围内，即可保证设备长期稳定运转，不会出现主轴偏磨、轴承异常发热的问题；日常维护时只需定期检查轴承座的润滑情况、连接螺栓的紧固状态，以及叶片与壳体的间隙变化，即可保证设备的连续运行可靠性，相比其他散料输送设备，这套结构的整体占用空间更小，可在狭窄的车间空间内完成布置，不需要预留太大的检修通道，非常适合老厂房产线升级改造时的设备选型参考，建模过程中对每个连接节点的配合尺寸都做了还原，可直接用于方案汇报、初步设计阶段的结构参考，也可作为同类设备设计时的结构参照，帮助设计人员快速完成方案的三维布局，减少重复建模的工作量。
