变压器铁芯90度翻转周转工装结构

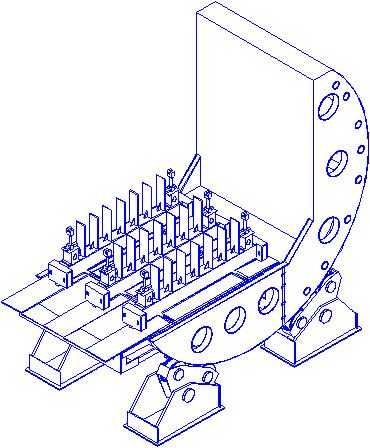

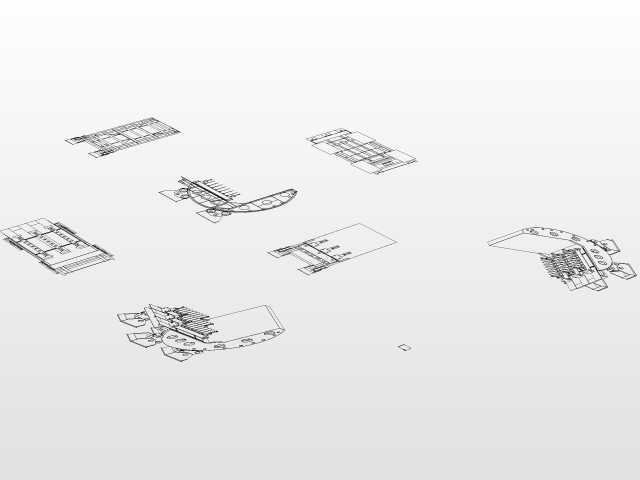

　　在电力装备制造的铁芯叠装、器身装配工序段，这类翻转周转设备是衔接前后工序的核心工位器具，主要解决大型变压器铁芯叠装完成后，从水平叠装姿态翻转90度进入立式装配工位的转运、姿态调整需求，替代传统行车配合吊带的翻转作业模式，规避吊带受力不均导致的铁芯片错位、夹件变形风险，同时降低高空翻转作业的安全隐患。设备主体采用弧形齿圈翻转架搭配底部承载托架的结构形式，弧形支撑臂上均匀分布的定位销孔，可适配不同容量等级、不同外形尺寸的变压器铁芯夹件定位需求，定位孔采用铰制孔加工精度，保证翻转过程中工件无窜动、无偏移。

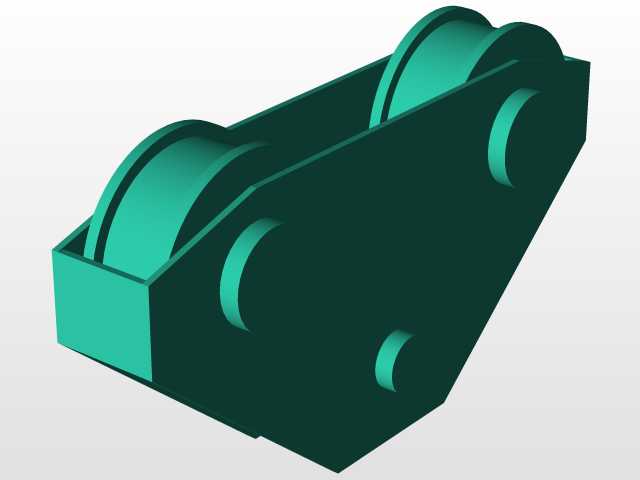

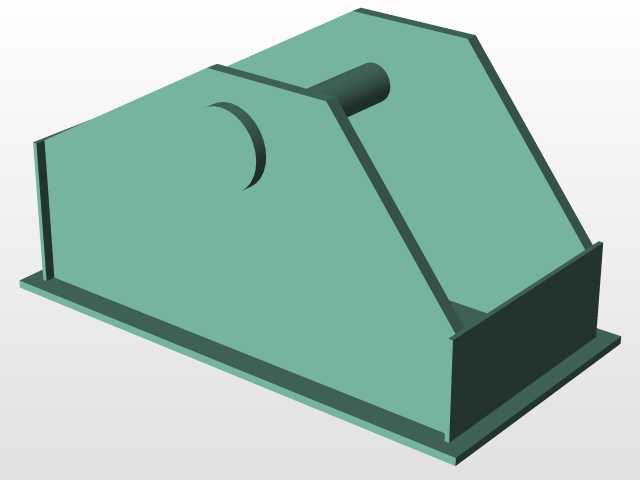

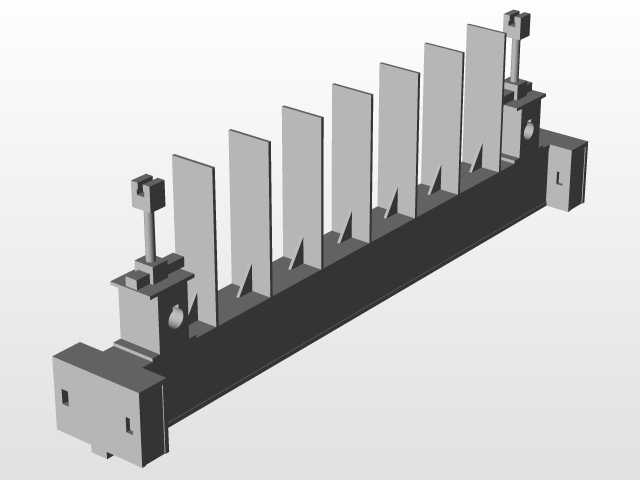

　　底部承载平台设置多组可调式定位挡块，挡块可沿平台上的T型槽滑动调整位置，适配不同长度、宽度的铁芯底部支撑需求，挡块工作面贴附非金属缓冲垫层，避免刚性接触划伤铁芯夹件的涂装层。翻转驱动端采用弧形齿面啮合传动结构，相比传统销轴翻转结构，传动受力更均匀，翻转过程运行平稳无冲击，可在0到90度区间内任意角度悬停，方便作业人员在不同姿态下对铁芯进行预紧固、外观检查等操作。设备底部设置的安装底座采用整体焊接结构，地脚螺栓孔的位置布局充分考虑车间现有工位的地面承载能力，安装时无需额外做大面积地基处理，可直接通过膨胀螺栓固定在硬化车间地面上，底座与翻转架之间设置的耐磨支撑衬板，可承受翻转过程中的偏载载荷，长期使用磨损后可单独更换衬板，降低维护成本。

　　承载平台的上表面平面度加工公差控制在每米0.1毫米以内，保证铁芯水平放置时的支撑精度，避免因平台平面度误差导致铁芯叠片产生内应力。弧形翻转臂的曲率半径经过精准计算，翻转过程中工件的重心始终落在支撑底座的承载范围内，不会出现倾覆力矩，即使驱动系统出现意外失压，机械自锁结构也能将翻转架锁止在当前位置，不会出现工件下坠、滑落的风险。平台上预留的工装安装位，可根据不同产品的工艺需求，加装铁芯夹紧辅助工装、接地端子安装支架等附属结构，无需对主体结构进行二次加工。

　　在实际产线布局中，该设备可直接对接铁芯叠装滚道线，叠装完成的铁芯通过滚道输送至设备承载平台，完成定位锁紧后执行翻转作业，翻转至垂直姿态后，可直接对接装配工位的重载转运车，完成工序间的流转，整个作业过程无需额外的起重设备配合作业，单工位作业效率相比传统翻转模式可提升40%以上，同时减少起重设备的占用时间，优化整个车间的作业动线。设备的所有转动铰接点均采用自润滑轴承结构，日常维护仅需定期检查紧固件的预紧力，无需频繁加注润滑脂，适配车间多尘、多金属碎屑的作业环境。
