地面安装式卧式柴油储油装置结构设计

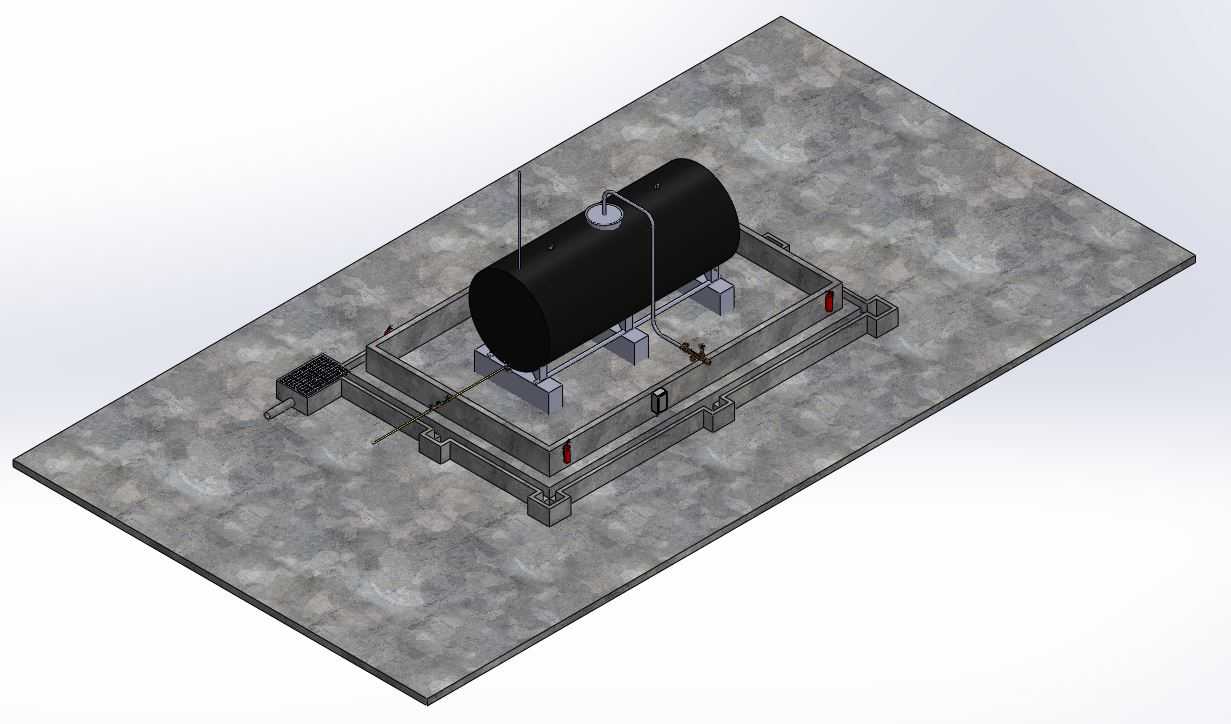

　　在燃油加注站点、厂区内部燃油补给点、小型工程临时供油点的场景中，地面安装的卧式储油装置是核心的燃油存储载体，本次呈现的储油结构围绕6.15米长度、2.6米直径的罐体尺寸展开设计，适配中小型供油站点的储油容量需求，无需开挖地下储油池，大幅降低站点建设的土建成本与施工周期，同时规避地下储罐易渗漏难排查的运维痛点。从实际使用逻辑出发，整套装置的设计首先锚定安装边界条件，罐体被架设在混凝土支墩上方，支墩的排布间距经过载荷核算，既保证满油状态下罐体的受力均匀，避免罐体局部应力集中导致的焊缝开裂，也预留出罐体底部的检修空间，方便运维人员定期检查罐体底部的腐蚀情况、排污阀的工作状态。

　　外围设置的混凝土围堰是设计中不可忽视的安全结构，围堰的有效容积满足储罐泄漏时的全部燃油容纳要求，防止泄漏燃油外溢引发安全事故，围堰边角处设置的集液槽与排污管路，可将日常运维中产生的少量残油、雨水积液统一收集处理，避免场地污染。罐体本身的结构设计兼顾实用性与加工可行性，卧式筒体采用标准圆弧封头，降低板材卷制与焊接的加工难度，罐体顶部设置的人孔与通气组件，既满足内部检修的人员进出需求，也平衡罐体内部的气压差，避免输油过程中罐体出现吸瘪或者超压的情况；罐体侧面预留的出油、回油接口位置，匹配常用加油机的管路布设高度，减少现场管路弯折带来的流阻损失，接口处的法兰结构采用标准压力等级，方便现场管路的快速对接与后期密封件更换。

　　从安装适配性来看，整套装置的基座采用一体化混凝土浇筑平台，平台表面做防滑与防油渗处理，平台上预留的支墩固定点位、围堰浇筑边界都做了精准的尺寸定位，现场施工时只需按照定位标记完成支墩与围堰施工，即可直接完成罐体吊装就位，无需反复调整安装位置，大幅缩短现场安装的工期。在功能细节上，罐体配套的液位监测组件安装位置避开了人孔与管路接口，方便运维人员在地面即可直接读取液位数据，无需攀爬罐体；罐体表面的防腐涂层设计适配户外露天使用场景，可抵御紫外线照射、雨水冲刷以及少量燃油溅落带来的腐蚀，延长罐体的实际使用寿命。

　　不同于地埋式储罐的设计逻辑，这套地面安装的储油装置在设计时额外考虑了周边安全防护距离，整套装置的外围尺寸控制在合理范围内，既满足储油容量要求，也适配多数中小型供油站点的场地面积限制，不需要额外占用过多的土地资源。管路布设方面，所有外接管路都沿围堰内侧的支架排布，避免管路直接暴露在通行区域被过往车辆剐蹭，管路的低点设置排污阀，可定期排出管路内沉积的杂质与积水，保证输出燃油的清洁度。支墩与罐体接触的位置设置了减震垫，既缓冲罐体注油、放油过程中的轻微形变，也避免罐体与混凝土支墩直接接触产生的电化学腐蚀，提升结构的长期可靠性。
