多相位动态交通信号灯三维结构设计

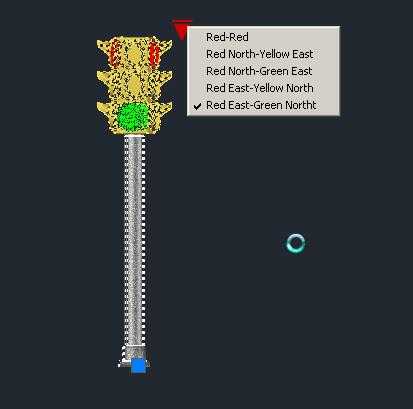

　　日常路口通行场景里，多方向车流的通行权分配完全依赖交通信号灯的时序切换，这套动态交通灯的三维结构设计，完全围绕十字交叉路口的双向四相位管控需求搭建，区别于常规静态展示的信号灯模型，整个结构完整还原了灯组、灯杆、安装基座的全链路装配关系，同时内置了不同相位的灯光切换逻辑，可直观呈现南北向、东西向车流的红黄绿灯光切换时序，包括单向放行前的黄灯过渡、双向全红清空的相位间隔，完全匹配实际路口的信号管控逻辑。

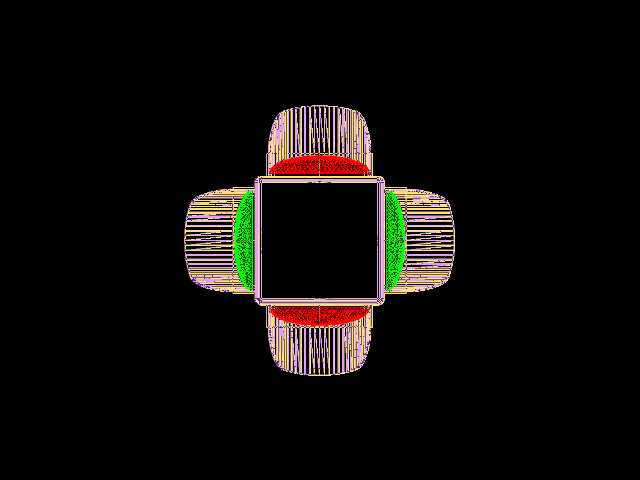

　　从结构组成来看，灯头部分采用竖向三灯组的双侧布局，每侧对应一个来车方向的信号指示，灯壳采用工程常用的压铸铝壳体曲面造型，边缘做了导水斜角设计，避免户外长期使用时表面积水渗入灯腔，每个灯腔的透镜部分做了内凹的遮光檐结构，可减少阳光直射下的光晕干扰，避免驾驶员在强光环境下误判灯色。灯杆部分采用等径金属圆管结构，杆身预留了穿线空腔，从灯头接线端到基座接线腔的走线完全内置，避免明线外露带来的老化、磕碰损坏问题，杆体底部和安装基座采用法兰盘螺栓连接，法兰盘上的安装孔位按照市政路口常用的240mm孔距标准设置，可直接适配现有路口的预埋基座尺寸，不需要额外做安装孔位改造。

　　设计过程中优先考虑了户外使用的结构可靠性，灯头和灯杆的连接部位采用可调角度的铰接结构，安装时可根据路口的车道宽度、来车方向的视距角度调整灯头的俯仰角度，确保距离停止线50米到150米范围内的驾驶员都能清晰观察到灯色状态，不会被大型车辆遮挡视线。灯光动态逻辑的设置完全贴合实际通行规则，比如南北向绿灯放行时，东西向保持红灯状态，切换前3秒南北向黄灯亮起，随后进入2秒全红清空期，再切换为东西向绿灯，整个切换过程的灯色变化在三维结构里可完整演示，方便交通设施设计人员做路口信号方案的可视化验证，也可用于交通工程相关的教学演示场景。

　　安装边界方面，整套结构的总高度按照市政路口常用的6.5米悬臂式灯杆的等比例缩放设置，灯头部分的单组尺寸为宽420mm、高1200mm、厚180mm，双侧灯头总宽度为900mm，安装基座的尺寸为500mm见方，预埋深度要求不低于1.2米，可满足城市次干路、支路路口的安装使用需求，若应用于主干路大流量路口，可直接在现有结构基础上扩展左转方向指示灯组，不需要改动主灯杆和基座的核心结构。结构细节上，灯腔内部的灯板固定位、散热筋结构都做了还原，每个灯珠的排布按照常规交通灯的点阵式布局设置，灯光亮起时的光晕扩散角度也做了对应模拟，可直观呈现不同灯色的可视范围，避免出现灯色可视角度不足的设计缺陷。

　　不同于常规只做外观造型的交通设施模型，这套动态结构把信号时序和实体结构做了结合，在做路口交通组织方案评审时，可直接通过模型演示不同相位的切换逻辑，验证不同方向车流的通行冲突点，比平面的时序图更直观；在做交通设施的生产预制时，也可直接提取结构件的尺寸参数，核对法兰孔位、穿线孔径、灯壳密封结构的设计合理性，减少前期设计打样的迭代次数。灯杆表面的防腐处理结构也在模型里做了体现，杆体表面的热镀锌层厚度、喷塑层的预留厚度都按照户外设施的防腐标准做了尺寸预留，确保结构在户外淋雨、温差变化的环境下能达到10年以上的使用寿命，灯头的密封胶圈安装槽结构也做了完整还原，可满足IP65的防护等级要求，避免雨天进水导致的电路故障。
