船舶甲板通风排气装置结构设计

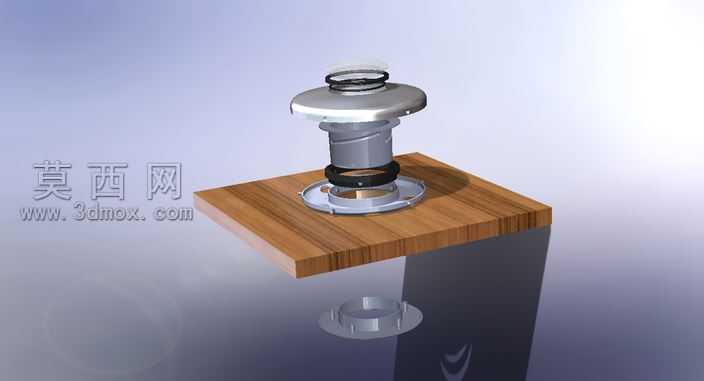

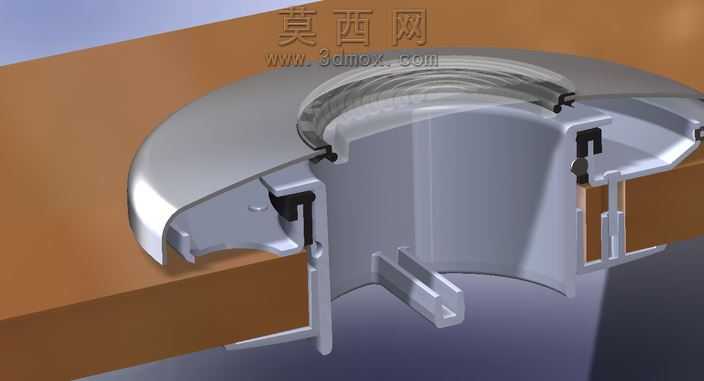

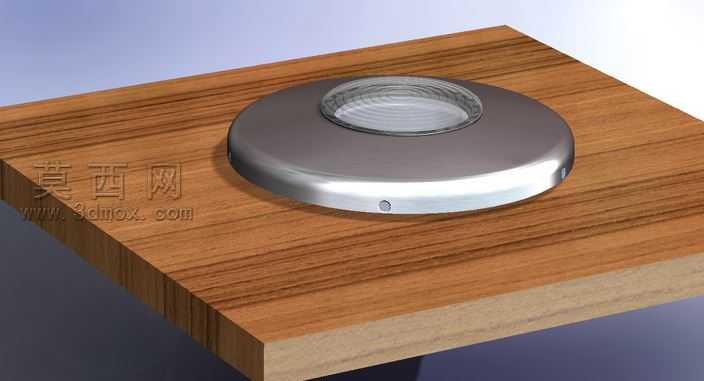

本作品为船舶甲板通风排气装置的三维建模设计，采用SolidWorks软件完成全参数化建模与装配校验，建模过程中严格遵循船舶舾装件的实际尺寸规范，对各部件的配合公差进行了精准设定，确保装配后无干涉问题。模型整体分为甲板安装基座、中部通风筒体、顶部启闭调节机构三大模块，基座部分设计有适配甲板开孔的环形法兰结构，法兰边缘预留了标准紧固件安装孔位，可直接与钢质甲板完成密封固定，建模时对法兰的冲压成型特征进行了还原，保留了实际生产中的折弯圆角与加强筋结构。中部筒体采用分段式设计，上段为不锈钢材质的通风导流段，下段设置有橡胶密封环槽，用于安装耐海水腐蚀的橡胶密封圈，建模时对密封圈的压缩量进行了模拟，确保闭合状态下可实现风雨密效果。顶部调节机构采用旋钮式启闭结构，通过约三分之一转的横杆操作即可实现排气口的开启与锁闭，内部设置有螺旋槽骑跨在橡胶部件上，销管带有凹凸定位结构，当排气口打开时可实现档位锁定，内部无外露紧固件，避免长期受海水盐雾腐蚀出现锈死问题。渲染阶段针对不同部件赋予了对应材质：甲板基座模拟实木甲板纹理与金属法兰的金属光泽，筒体部分赋予304不锈钢的磨砂金属材质，密封部件赋予黑色丁腈橡胶的哑光质感，顶部调节旋钮做了防滑纹理的细节刻画，整体渲染效果还原了产品实际使用场景的视觉状态。设计过程中充分考虑了船舶使用环境的特殊性，外部构件均采用最小外露配置设计，无突出的易磕碰结构，除透明聚碳酸酯镜片部分外，其余金属构件可根据使用需求替换为PC、PVC等非金属材质，在保证结构强度的同时降低整体重量，适配不同吨位船舶的甲板安装需求，模型完整还原了产品的装配关系与运动逻辑，可直接用于生产指导、装配演示与方案验证。
