冷却塔专用带安全绳直爬梯结构设计

　　这套梯具结构主要服务于大型工业冷却塔筒壁的日常巡检、运维检修作业场景，在化工、电力、冶金行业的循环水冷却系统配套设施中应用广泛。冷却塔属于常年连续运行的大型工业构筑物，运维人员需要定期登塔查看布水器运行状态、填料损耗情况、风机传动部件磨损程度，这类登塔作业属于高空临边作业，对梯具的结构可靠性、安全防护冗余度有明确的工程要求。

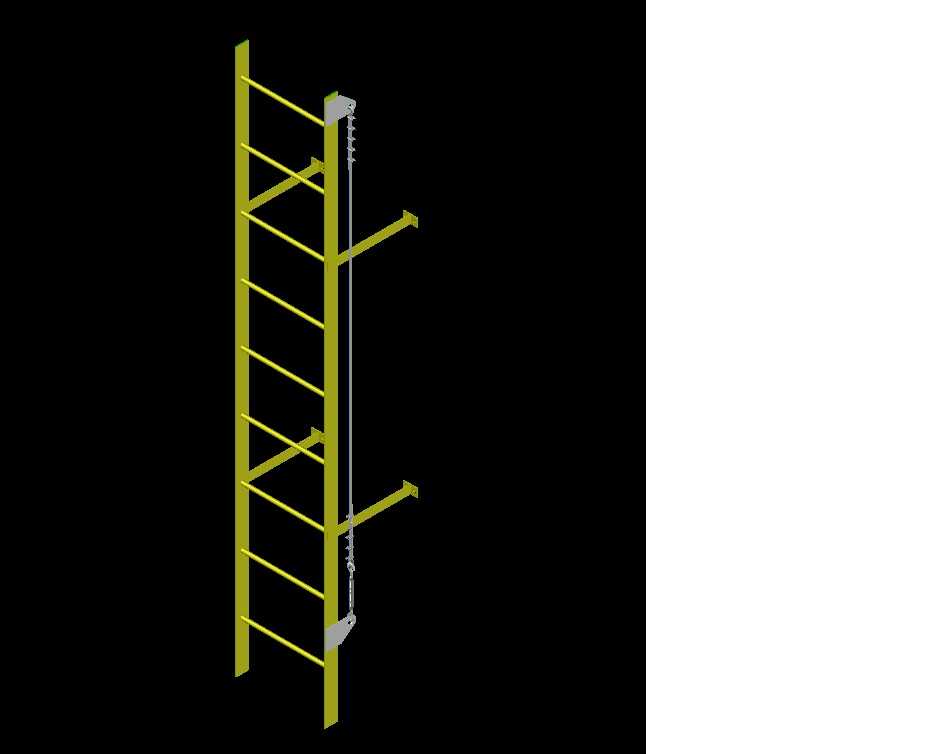

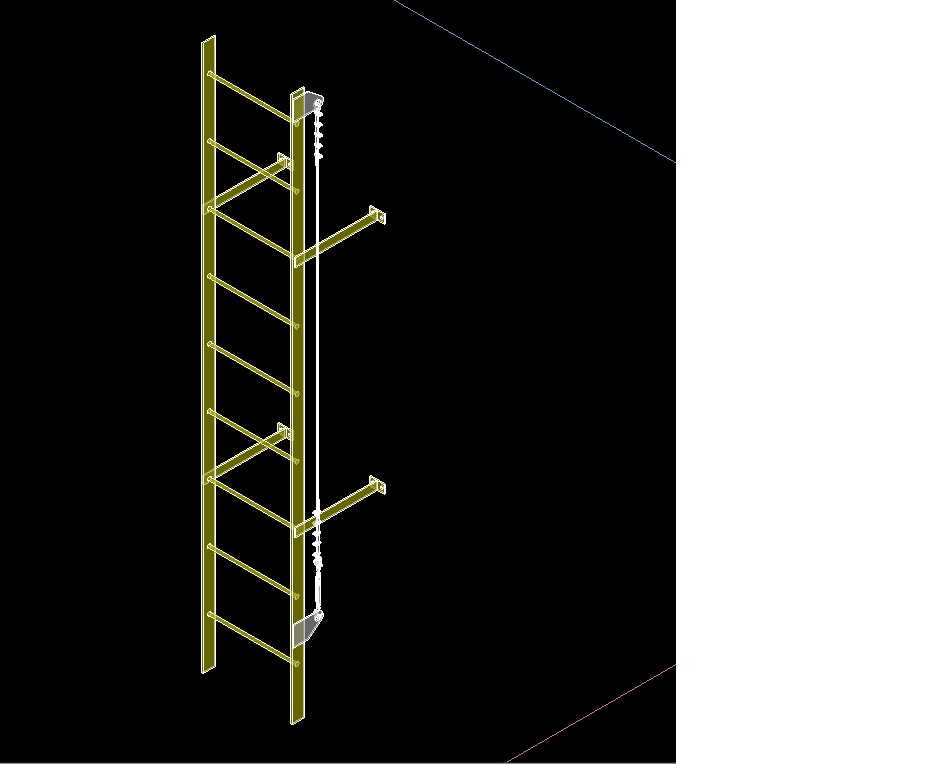

　　从结构功能上看，这套梯具采用双侧平行竖梁作为主承载结构，竖梁选用等边角钢拼接成型，踏棍采用等间距布置的圆钢构件，踏棍间距严格控制在300mm区间，符合高空作业梯具的步距舒适区间，避免运维人员登塔时步幅过大产生体力消耗过快的问题。梯具沿塔筒壁垂直布置，上下两端分别设置连接法兰支座，上端支座与冷却塔顶部的平台圈梁焊接固定，下端支座与塔底的混凝土基础预埋钢板通过螺栓锁紧，保证整个梯段与塔筒壁保持150mm的安全净距，给登塔人员留出足够的脚部活动空间，避免登塔时鞋尖与塔壁剐蹭。

　　设计阶段重点考虑了高空作业的安全防护需求，在常规直爬梯的基础上配套设置了连续式安全绳固定结构，安全绳沿梯段全长布置，两端分别与上下支座的锚固点锁死，运维人员登塔时可以将随身佩戴的防坠器卡扣挂在安全绳上，沿梯段移动时卡扣可随人员位置滑动，一旦发生失足坠落情况，防坠器会瞬间锁止在安全绳上，将坠落冲击荷载传递到梯具主结构上，避免人员直接坠地。安全绳的张紧度通过下端的调节螺栓进行调整，避免长期使用后安全绳松弛下垂，影响防坠器的正常滑动。

　　从安装边界尺寸来看，单段直梯的有效通行宽度控制在400mm，满足单人携带轻型检修工具登塔的通行需求，竖梁的截面选型经过荷载验算，可同时承受3名作业人员的总重量加上1.5倍的安全冗余系数，极端情况下即使多人同时在梯段上作业，主结构也不会发生塑性变形。梯段与塔壁的连接点每隔1.5m设置一处抱箍固定件，抱箍环绕塔筒壁的加强筋位置，避免长期风载作用下梯段产生横向晃动，尤其是在沿海厂区的大风工况下，多点固定的结构可以有效降低梯具的风振响应，避免连接螺栓出现疲劳松动。

　　在细节设计上，梯具的所有外露金属构件都做了热浸镀锌防腐处理，因为冷却塔周边长期处于高湿度、带水雾的腐蚀环境，普通碳钢材质如果不做防腐处理，3-5年就会出现严重的锈蚀减薄，热浸镀锌层可以保证构件在户外潮湿环境下15年以上的防腐寿命，减少后期的梯具维护更换成本。踏棍表面做了滚花防滑处理，即使运维人员鞋底沾有水渍或者油污，踩在踏棍上也不会出现打滑问题。梯段顶部与塔顶平台的衔接位置设置了过渡扶手，方便人员登到顶部时抓扶借力，平稳跨入平台区域；梯段底部距离地面300mm位置设置了可开启的防护围栏，平时处于锁闭状态，避免无关人员随意攀爬引发安全事故。

　　建模过程中对所有连接节点都做了1:1的结构还原，包括螺栓孔的位置、焊缝的预留尺寸、支座的加强筋结构，都完全按照实际加工工艺进行建模，没有做过度的简化处理，方便后续结构工程师直接提取模型做有限元荷载验算，也可以直接导出工程图用于车间下料加工。整个梯具的结构没有复杂的异形构件，所有零件都是标准型材加工而成，现场安装时不需要大型吊装设备，两名安装工人借助简单的提升工具就可以完成整段梯具的拼接安装，大幅降低现场施工的难度和成本。
